NS4258概述:
    NS4258是一款全差分输入，超低噪声，防失真，无需滤波器，5W×2双声道AB类D类切换音频功放。
    NS4258采用全差分输入设计，使得功放有较好的共模噪声抑制特性。NS4258采用先进的技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真，实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。
    AB/D类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本.。
    NS4258在 5V的工作电压时，每个通道能够向2?负载提供5W的输出功率。NS4258内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,D类模式下高达85%以上的效率更加适合低电压，高功率输出的音频系统。
    NS4258提供eTSSOP-20 和SOP-16封装，额定的工作温度范围为-40℃至 85℃。

输出功率：3.2W×2(4Ω 负载), 5.2W ×2(2Ω 负载)

超低底噪: 90uV

工作电压范围：2.8V～5.5V

0.05%THD（2 W 输出功率、5V 电源、2Ω 负载、ClassD）

AB 类 D 类切换功能

防失真(NCN)功能

差分输入方式

优异的“上电，掉电”噪声抑制

高达 85%的效率

过流保护、过热保护、欠压保护

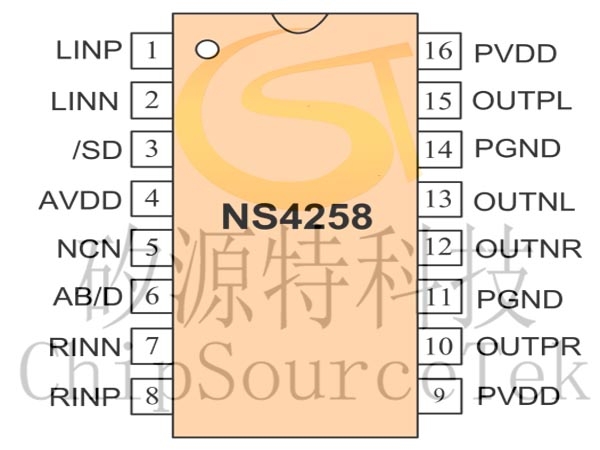

NS4258提供eTSSOP-20和SOP-16两种封装

蓝牙音响

其他便携式音响

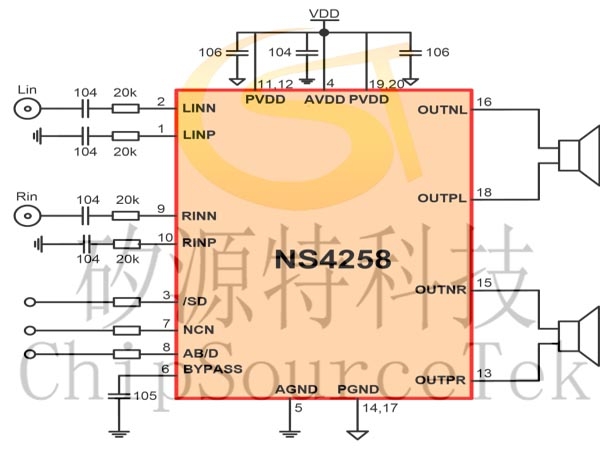

NS4258典型应用电路图：

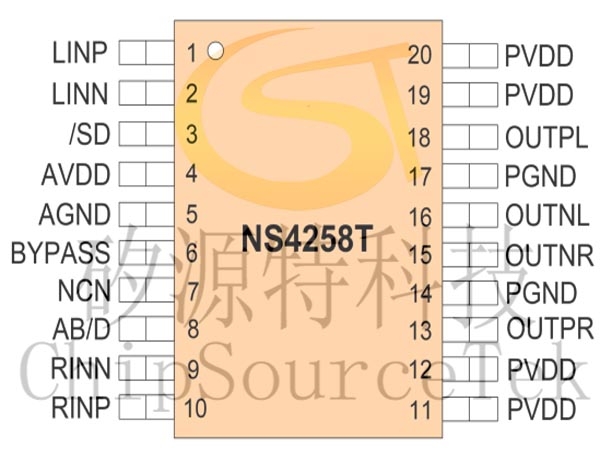

NS4258 eTSSOP-20功放电路管脚脚位图:
