NS4131概述：
NS4131是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络，更适合用于便携系统。
NS4131可以通过SD控制引脚进入低功耗关断模式，从而减少功耗。通过配置外围电阻可以调整放大器的电压增益，方便应用。
NS4131提供DFN-2x2-8L封装，额定的工作温度范围为-40℃至 85℃。
NS4131特性：
电压范围 3.0V-5.0V
输出功率: 2. 4W@R L =4Ω/THD+N=10%
关断模式漏电流：1uA（典型）
SD 引脚高电平关断模式
单位增益稳定
外置反馈电阻和输入电阻，增益可调
采用DFN-2x2-8L封装
NS4131应用：
智能穿戴
行车记录仪

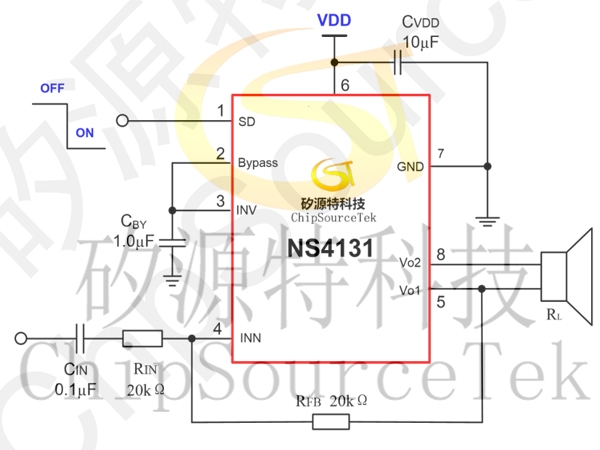

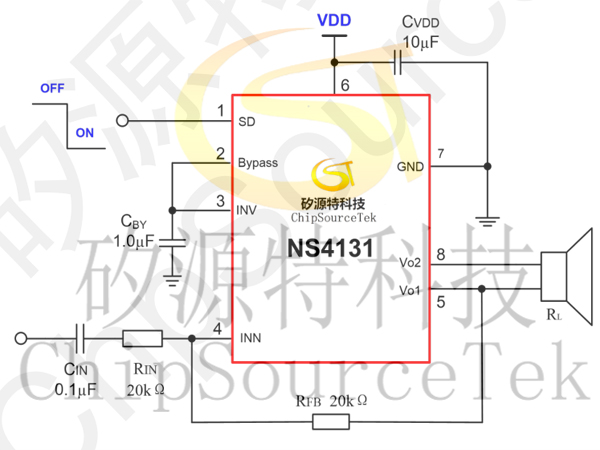

NS4131典型应用电路：
NS4131管脚配置：
NS4131基本结构描述:
NS4131是差分输出的音频功率放大器 ，内部集成两个运算放大器，第一个放大器的增益可以通过反馈电阻来设置，后一个为电压反相跟随，从而形成增益可以配置的差分输出的放大驱动电路。

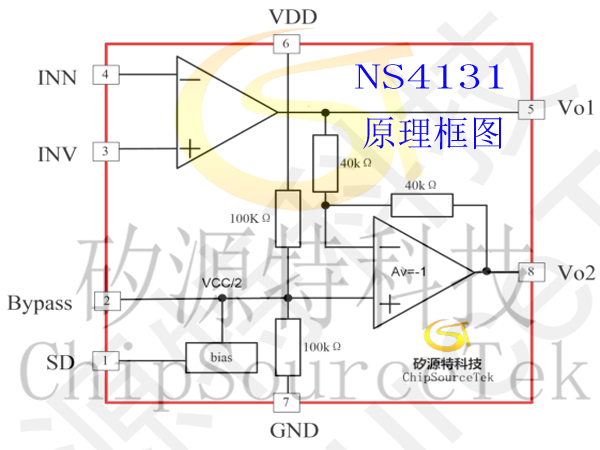

NS4131原理框图：
NS4131电源旁路:
在放大器的应用中，电源的旁路设计很重要，特别是对应用方案的噪声性能及电源电 压抑制性能。设计中要求旁路电容尽量靠近芯片、电源脚。典型的电容为 10uF 的电解电容并上 0.1uF 的陶瓷电容。
在 NS4131 应用电路中，另一电容 C BY （接 BYP 管脚）也是非常关键，影响 PSRR、开 关/切换噪声性能。一般选择 0.1uF～1uF 的陶瓷电容。
NS4131关断模式:
NS4131提供有SD控制管脚，客户可以通过SD管脚的电平控制放大器是否工作。当SD管脚为低电平时，音频功率放大器处于工作模式。当SD管脚为高电平时，芯片进入关断模式，此时芯片关断电流 1uA，实现省电目的。

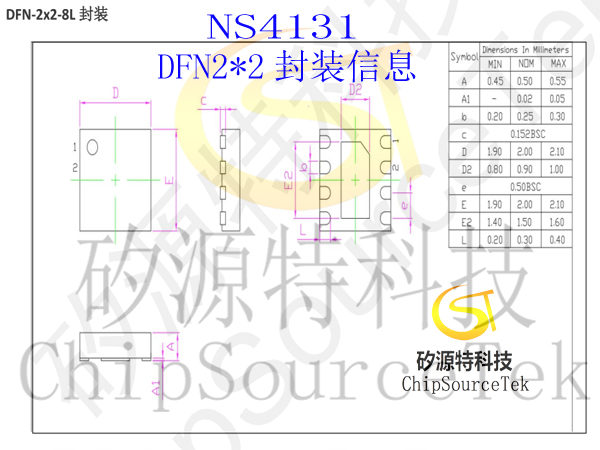

NS4131封装信息:
DFN-2x2-8L封装：
