TC6871概述：
TC6871是一款AB类单通道、桥式音频功率放大器。
5V工作电压时，最大驱动功率为：4W（3Ω 负载 THD<10%），3W(4Ω负载,THD<10%) ；音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；TC6871的应用电路简单，只需极少数外围器件；TC6871输出不需要外接耦合电容或自举电容、缓冲网络、反馈电阻。TC6871可以通过控制进入休眠模式，从而减少功 耗 ；TC6871内部具有过热自动关断保护机制。TC6871工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。
通过配置外围电阻可以调整放大器的电压增益，方便应用。TC6871是一款深受市场欢迎，用户认可度高的典型芯片。
TC6871采用SOP8封装，特别适合用于小音量、小体重的便携系统。
5V工作电压时，最大驱动功率为：4W（3Ω 负载 THD<10%），3W(4Ω负载,THD<10%) ；音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；TC6871的应用电路简单，只需极少数外围器件；TC6871输出不需要外接耦合电容或自举电容、缓冲网络、反馈电阻。TC6871可以通过控制进入休眠模式，从而减少功 耗 ；TC6871内部具有过热自动关断保护机制。TC6871工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。
通过配置外围电阻可以调整放大器的电压增益，方便应用。TC6871是一款深受市场欢迎，用户认可度高的典型芯片。
TC6871采用SOP8封装，特别适合用于小音量、小体重的便携系统。
TC6871特性:
输出功率高（THD＋N<10%，1KHz 频率) 典型：4W（3Ω负载），3W(4Ω负载)；
掉电模式漏电流小：0.6uA（典型）；
外部增益可调，集成反馈电阻；
宽工作电压范围 2.0V—5.5V；
不需驱动输出耦合电容、自举电容和缓冲网络；
单位增益稳定；
TC6871采用SOP8封装。
TC6871应用：
手提电脑；
台式电脑；
低压音响系统；

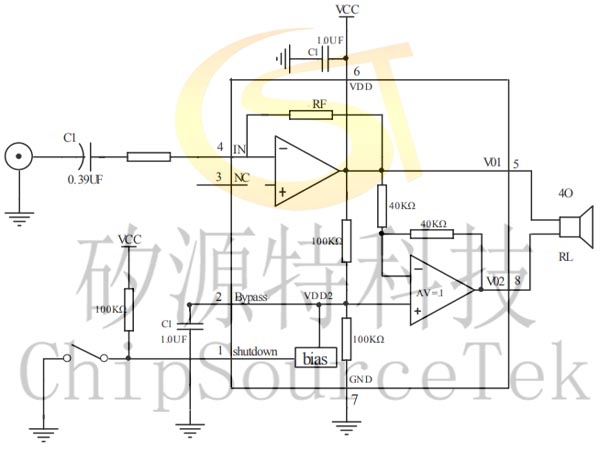

TC6871典型应用电路:
.jpg)

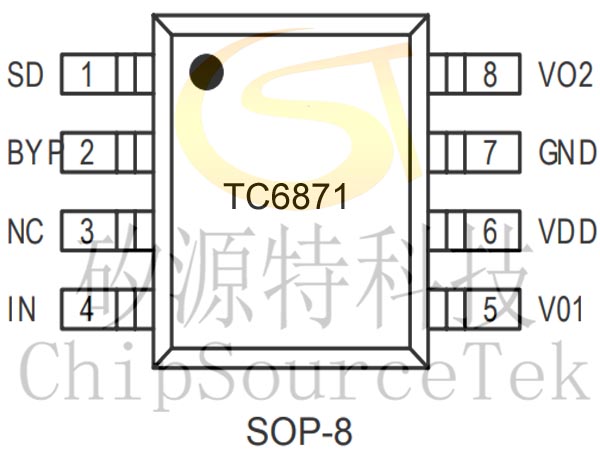

TC6871引脚分布：
.jpg)

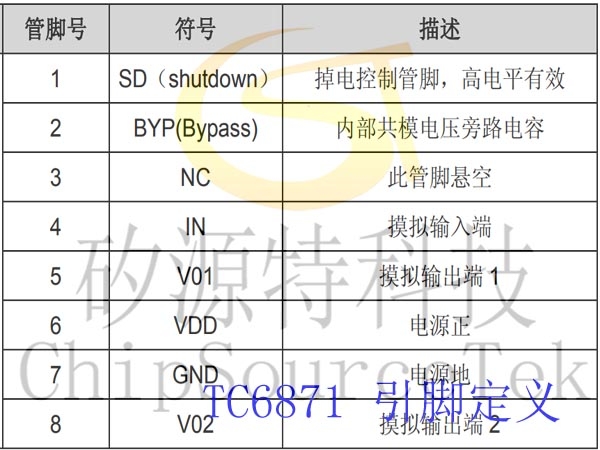

TC6871引脚定义：

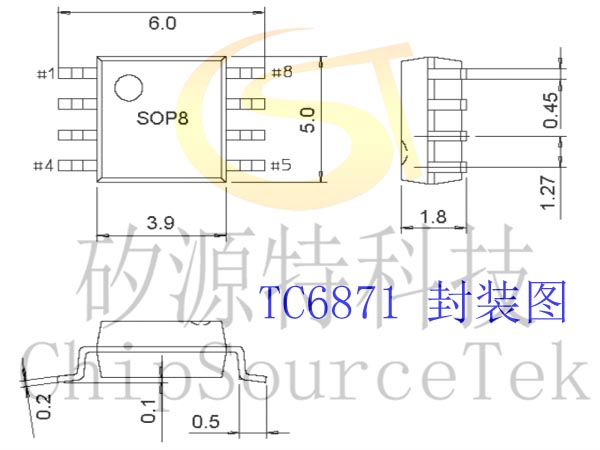

TC6871封装图：
TC6871最大极限值：
TC6871电特性（VDD=5.0V，TA=25℃）

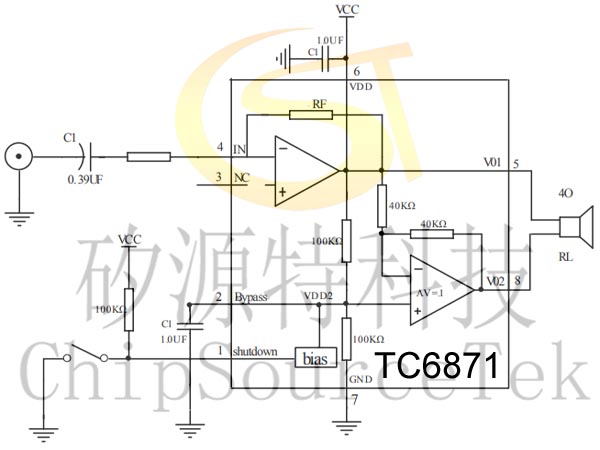

TC6871典型应用电路:

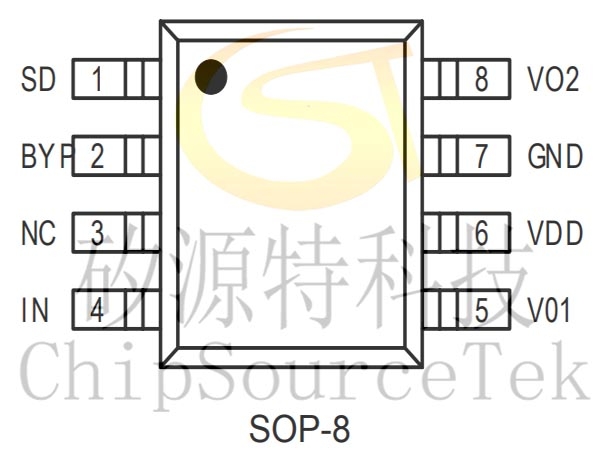

TC6871引脚分布：
TC6871引脚定义：
TC6871封装图：
TC6871最大极限值：
| 参数 | 最小值 | 最大值 | 单位 | 说明 |
| 电源电压 | 1.8 | 6 | V | |
| 输入电压 | -0.3 | VDD | V | |
| 工作电压 | 2.0 | 5.5 | V | |
| 功耗 | mW | 内部限制 | ||
| 耐ESD电压 | 3000 | V | HBM | |
| 250 | V | MM | ||
| 储存温度 | -65 | 150 | ℃ | |
| 结温 | 150 | ℃ | 典型值150℃ | |
| 工作温度 | -40 | 85 | ℃ | |
| 热阻 | ||||
| θJC（SOP） | 35 | ℃/W | ||
| θJA（SOP） | 140 | ℃/W | ||
| 焊接温度 | 220 | ℃ | 15秒内 | |
TC6871电特性（VDD=5.0V，TA=25℃）
| 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| VDD | 电源电压 | 2.0 | 5.5 | V | ||
| IDD | 电源静态电流 | VIN=0V，IO=0A | 6 | 10 | mA | |
| ISD | 关断漏电流 | 0.8 | 2 | uA | ||
| VOS | 输出失调电压 | 5.7 | 50 | mV | ||
| RO | 输出电阻 | 7 | 8.5 | 10 | KΩ | |
| PO | 输出功率 | THD=1%，f=1KHz RL=3Ω RL=4Ω RL=8Ω |
3.8 2.85 1.7 |
W | ||
| THD+N=10%，f=1KHz RL=3Ω RL=4Ω RL=8Ω |
4 3 1.8 |
W | ||||
| THD+N | 总失真度+噪声 | AVD=2 20Hz≤f≤20KHz RL=4Ω，PO=1.6W RL=8Ω，PO=1W |
0.1 0.2 |
% | ||
| PSRR | 电源抑制比 | VDD=4.9V~5.1V | 65 | 80 | dB |
