CLASS AB功放

CST8107

    CST8107是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时,负载( 3Ω)上的平均功率为 3W,且失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时, CST8107 将会进入关断模式,此时的功耗极低。
    CST8107采用DFN8L_2*2封装; CST8107可以通过控制进入关断模式,从而减少功耗,关断模式漏电流小:0.5uA(典型)
    CST8107工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。
    CST8107概述:
        CST8107是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时,负载( 3Ω)上的平均功率为 3W,且失真度不超过 10%。而对于手提设备而言,当 VDD 作用于关断端时, CST8107 将会进入关断模式,此时的功耗极低。
        CST8107的应用电路简单,只需极少数外围器件;
        CST8107输出不需要外接耦合电容或上举电容和缓冲网络;
        CST8107采用DFN8L_2*2封装,特别适合用于小音量、小体重的便携穿戴式系统中;
        CST8107可以通过控制进入关断模式,从而减少功耗,关断模式漏电流小:0.5uA(典型)
        CST8107工作稳定,增益带宽积高达2.5MHz,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。

    CST8107特性:
    VDD=5V,RL=3Ω,Po=3W,THD+N≤10%
    宽工作电压范围1.5V—5.5V
    优异的上掉电POP声抑制
    无需输出耦合电容、自举电容和缓冲网络
    单位增益稳定
    采用DFN8L_2*2小尺寸封装

    CST8107应用:
    有声玩具
    安防监控系统
    低压音响系统
    智能穿戴产品

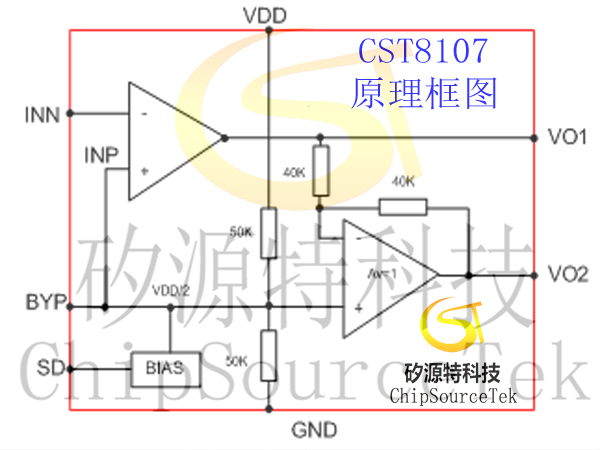

    CST8107原理框图:


    CST8107定购信息:

    芯片型号

    封装类型

    丝印

    最小包装数量(PCS

    备注

    CST8107

    DFN8L_2*2

    8107 XXXX

    5000/




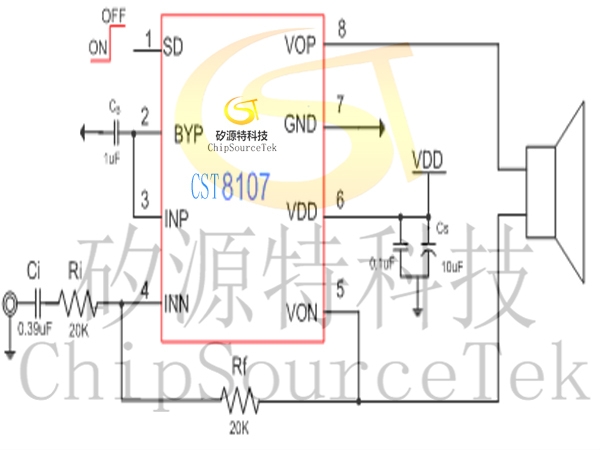

    CST8107典型应用电路:

    注: 以上应用图中元件说明:
    Ci:隔直电容,采用 0.39µF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。
    Cs:电源去耦电容,采用足够低ESR的电容(小于 1µF),当VDD=5V时,为更好的滤除低频噪声,建议另加一个低ESR电容(不小于 10µF)。去耦电容离VDD管脚越近越好,保持 1.5mm之内。
    CB : BYPASS端口输出VDD/2 电压,通过电容CB (1µF)接地以保证稳定性。
    第3脚为空脚,替换其他厂家产品时,可以悬空,也可以和第2脚短接或者接电阻电容交流到地。

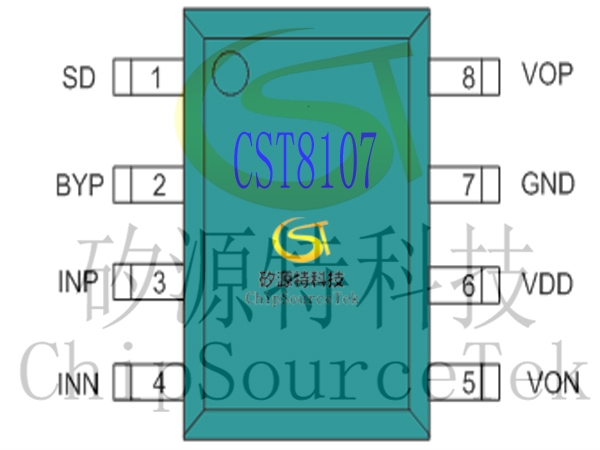

    CST8107引脚分布图:


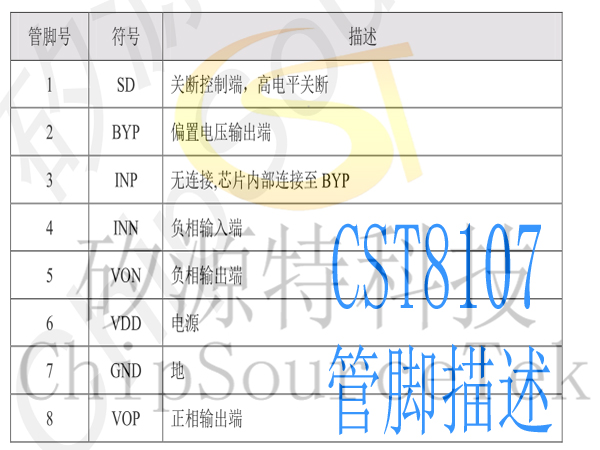

    CST8107管脚描述:


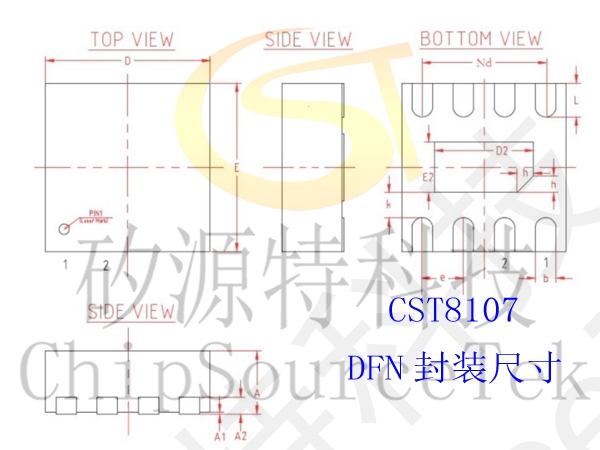

    CST8107封装尺寸:
