CLASS AB功放

NS4890B

    NS4890B 是适用于便携电子产品的音频功率放 大器。5V 电压时,最大驱动功率为 1.1W(8Ω负载)1.6W(4Ω负载)。

    NS4890B 的应用电路简单,只需 要极少数外围器件。NS4890B 输出不需要外接耦合 电容或上举电容,采用 MSOP8 封装,非常适合低电压、低功耗音频应用方案上使用。

    NS4890B 可以通过控制 进入休眠模式,从而降低功耗。NS4890B 通过创新的“开关/切换噪声”抑 制技术,杜绝了上电、掉电出现的噪声。

    NS4890B概述:
        NS4890B 是适用于便携电子产品的音频功率放 大器。5V 电压时,最大驱动功率为 1.1W(8Ω负载)1.6W(4Ω负载)。
        NS4890B 的应用电路简单,只需 要极少数外围器件。NS4890B 输出不需要外接耦合 电容或上举电容,采用 MSOP8 封装,非常适合低电压、低功耗音频应用方案上使用。
        NS4890B 可以通过控制 进入休眠模式,从而降低功耗。NS4890B 通过创新的“开关/切换噪声”抑 制技术,杜绝了上电、掉电出现的噪声。
        NS4890B 工作稳定,增益带宽积高达 2.5MHz,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。

    NS4890B工作特性
    宽工作电压范围:2.2V—5.25V
    输出功率高(THD+N<1%):
    1.1W(5V/8?),560mW(3.6V/8?) 1.6W(5V/4?),850mW(3.6V/4?)
    低噪声及谐波失真(THD +N ),小于 1 % (5V/8?/1W 时)
    掉电模式漏电流小,小于 0.1µA
    优异的“上电、掉电”噪声抑制
    无需驱动输出耦合电容
    单位增益稳定
    高、低电平控制的休眠模式
    MSOP8 封装

    NS4890B应用领域

    移动电话(手机等)
    个人移动终端 PDA
    移动电子设备
    消费类电子产品(MP3/MP4/DFP/Protable DVD)

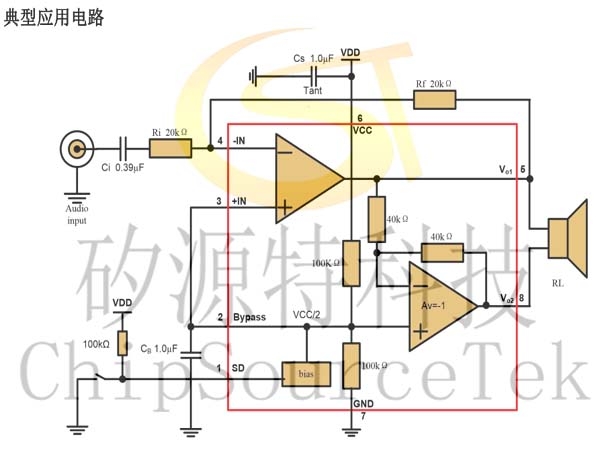

    NS4890B典型应用电路图:



    NS4890B

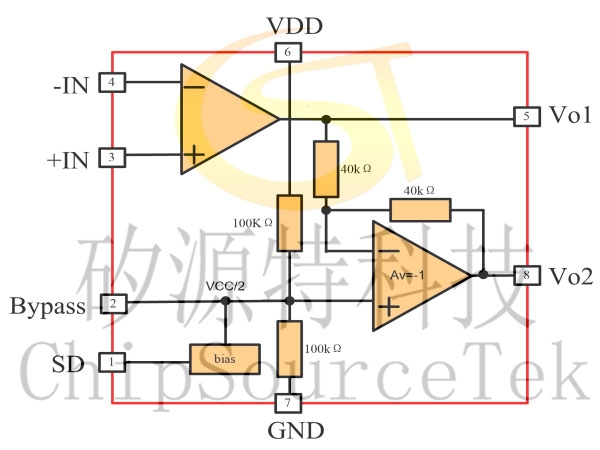

    结构框图:

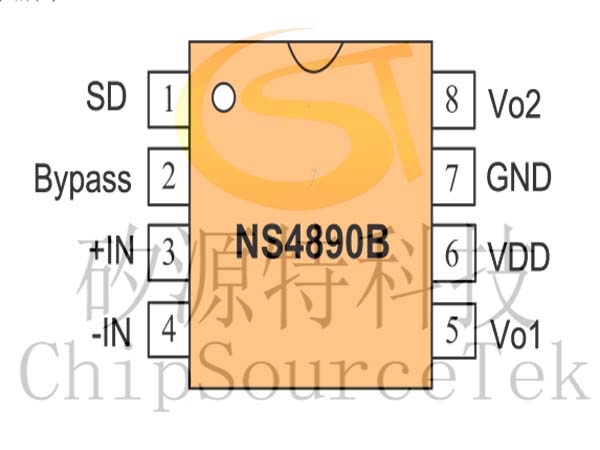

    NS4890B引脚图:
