NS4151概述:
NS4151是一款输出3W的单声道D类音频功率放大器。其输出无需LC滤波也可正常工作。NS4151在全带宽范围内降低了EMI干扰,最大限度地减少对其他部件的影响。
NS4151内置短路保护、过流保护、过热保护检测模块,能够有效地保护芯片在异常工作状况下不被损坏。其Class D类的工作模式具有高达88%的效率,能够延长电池使用时间,适合于便携式音频产品。
NS4151内部的PWM调制结构及增益内置方式可以使其在无输出滤波器的情况下正常工作,减少了外部元件、PCB面积和系统成本。
NS4151提供标准的SOP8、MSOP8、DFN8L封装,方便客户更灵活的选择。
NS4151特性:
工作电压范围:3.0V-5.5V
输出功率:3W@5V/4Ω/THD+N=10%
高达 88%的效率
无需滤波器 Class-D 结构
优异的全带宽 EMI 抑制能力
优异的“上电/掉电”噪声抑制
低静态电流:6.5mA@3.6V/No load
内置短路保护、过流保护、过热保护
提供标准的 SOP8、MSOP8、DFN8L 封装
NS4151应用:
蓝牙音箱
智能穿戴
行车记录仪
平板电脑等手持设备

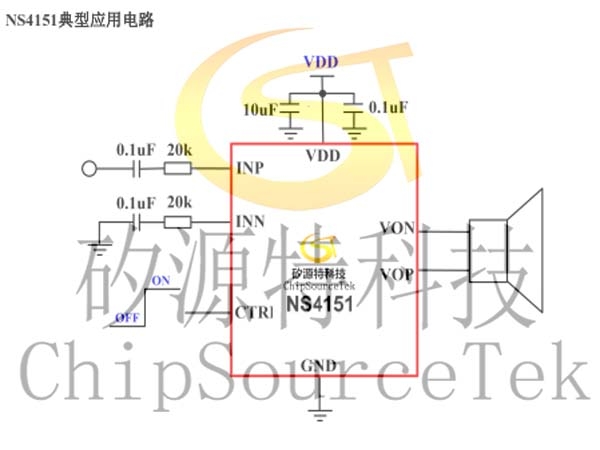

NS4151典型应用电路:

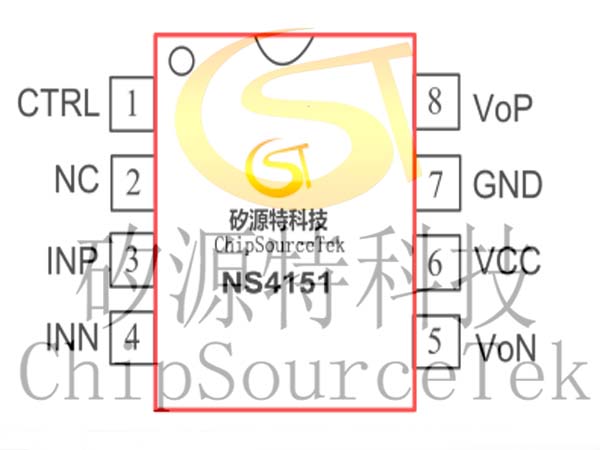

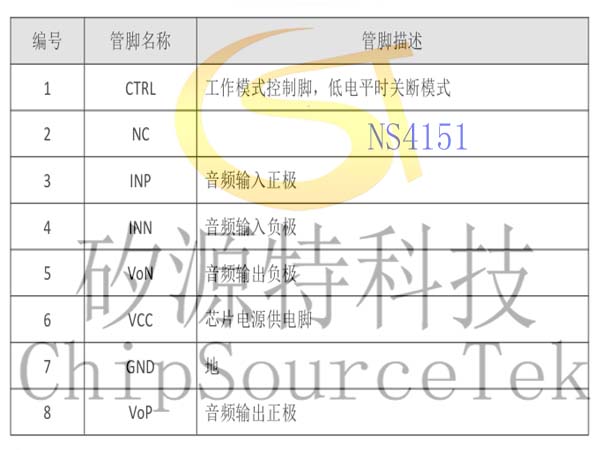

NS4151管脚配置:
NS4151丝印说明:
NS4151X
XXXX
|
NS4151D
|
NS4151S
|
NS4151M
|
DFN2x2-8L
|
SOP-8
|
MSOP-8
|
而第二行的XXXX代表了生产周期。如2206表示2022年第6周封装测试时间。

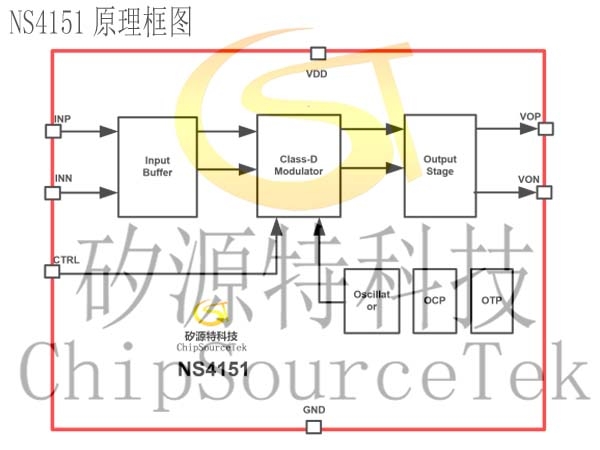

NS4151原理框图:
