CLAS-D 功放

NS4205

NS4205是一款无需滤波器、D类3W*2类双声道音频功放。
NS4205 无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。
NS4205 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
NS4205 提供 SOP16 封装。
    NS4205概述:
      NS4205是一款无需滤波器、D类3W*2类双声道音频功放。
      NS4205 采用先进的技术,在全带宽范围内极大地降低了 EMI 干扰,最大限度地减少对其他部件的影响。NS4205 无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。
      NS4205 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达90%的效率更加适合便携式音频产品。
      NS4205 提供 SOP16 封装,额定的工作温度范围为-40℃至 85℃。


    NS4205主要特性
    3W 输出功率(Vdd=5.0V,RL=4Ω)
    0.2%THD(0.5W 输出功率、5V 电源)
    优异的全带宽 EMI 抑制能力
    90%的效率
    高PSRR:-80dB(217Hz)
    工作电压范围:3.0V~5.25V
    过流保护、过热保护、欠压保护
    NS4205提供SOP16封装


    NS4205应用领域:
    低压音响系统


    NS4205典型应用电路图:






    NS4205管脚分配图:


    NS4205
    管脚功能描述:


    NS4205

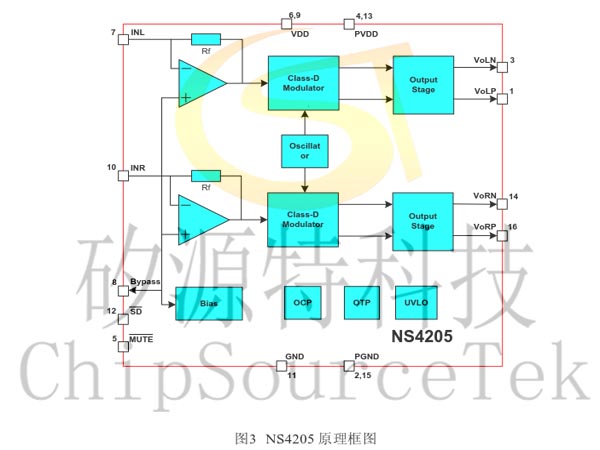

    原理框图:
