马达驱动

CST118F

    CST118F是一颗适用于电动牙刷,玩具,成人用品,车载支架等单通道直流正反转马达驱动芯片。
    CST118F是一颗单通道内置功率MOS全桥驱动芯片,有驱动前进、后退、停止及刹车功,有内置迟滞热效应过流保护功。
    CST118F低导通电阻(0.5Ω/1000mA),最大连续输出电流可达1.8A峰值2.5A,无需外围滤波电容。
    CST118F提供SOP8封装。
    CST118F概述:
        CST118F是一颗适用于电动牙刷,玩具,成人用品,车载支架等单通道直流正反转马达驱动芯片。
        CST118F是一颗单通道内置功率MOS全桥驱动芯片,有驱动前进、后退、停止及刹车功,有内置迟滞热效应过流保护功。
        CST118F低导通电阻(0.5Ω/1000mA),最大连续输出电流可达1.8A峰值2.5A,无需外围滤波电容。
        CST118F提供SOP8封装。

    CST118F特点:
    单通道内置功率MOS全桥驱动
    低导通电阻(0.5Ω/1000mA)
    最大连续输出电流可达1.8A,峰值2.5A
    驱动前进、后退、停止及刹车
    内置迟滞热效应过热保护
    无需外围滤波电容
    CST118F采用SOP8无铅封装

    CST118F产品应用:
    电动牙刷
    玩具马达驱动
    成人情趣用品
    车载支架
    智能洗手液
    洁面仪驱动
    遥控车
    单通道直流正反转的应用

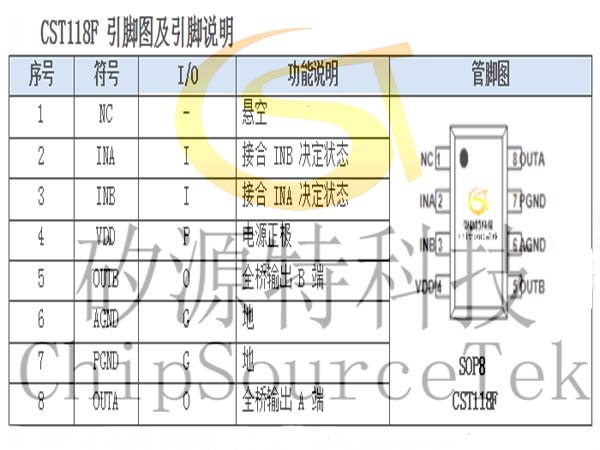

    CST118F引脚图及引脚说明:


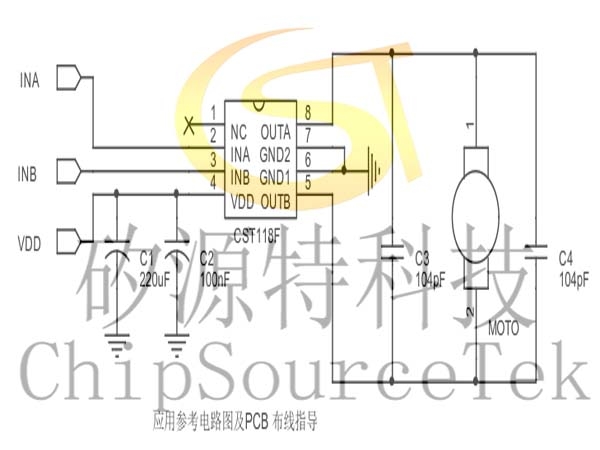

    CST118F应用参考电路图及PCB布线指导:

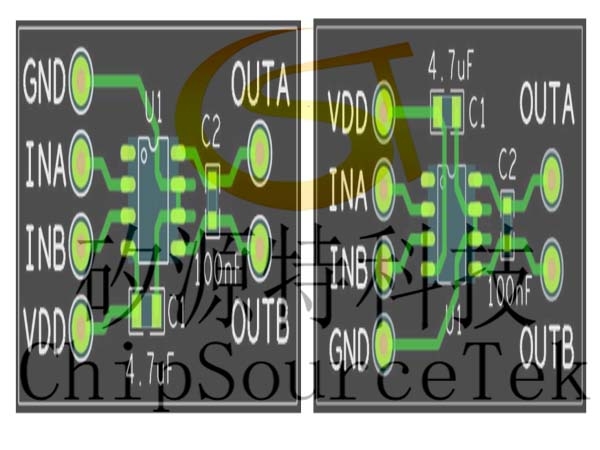

    注:在不同的应用中,C1、C2 可考虑只装一个:在 3V 应用中建议用一个 1uF 或以上;在 4.5V 应用中建议用一个 4.7uF 或以上,均为使用贴片电容;在 6V 应用中建议用一个大电容 220uF+100nF 贴片电容;C2 均靠近IC 之 VDD 管脚放置且电容的负极和 IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近,但布线、走线却绕得很远(参考下图)。当应用板上有大电容在为其它芯片滤波时且离 CST118F 较远也需按如上要求再放置一个小电容于 CST118F 的 VDD 脚上。图中 C4(100nF)电容优先接于马达上,当马达上不方便焊此电容时,则将其置于 PCB 上(即 C3)。

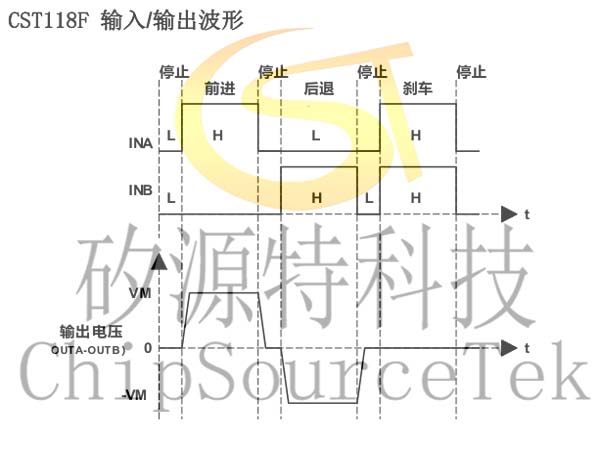

    CST118F输入/输出波形:

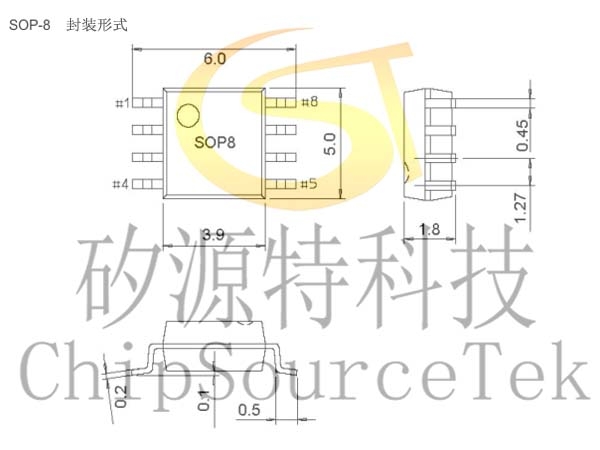

    CST118F封装尺寸:
