XS1180A概述:
XS1180A是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使XS1180A的应用范围更加广泛。
XS1180A特性：
采用单通道全桥功率驱动结构
工作电压范围 (1.5V~7V)
最大连续输出电流可达 1.8A
最大峰值输出电流可达 2.5A
包含正转/反转/停止/刹车等功能
极低的静态电流 (typ.0.1uA)
低导通电阻（0.4Ω/1000mA）
内置带迟滞效应的热保护功能 (TSD)
封装形式：SOP8
XS1180A应用：
玩具直流刷式电机驱动
电动牙刷
电子锁

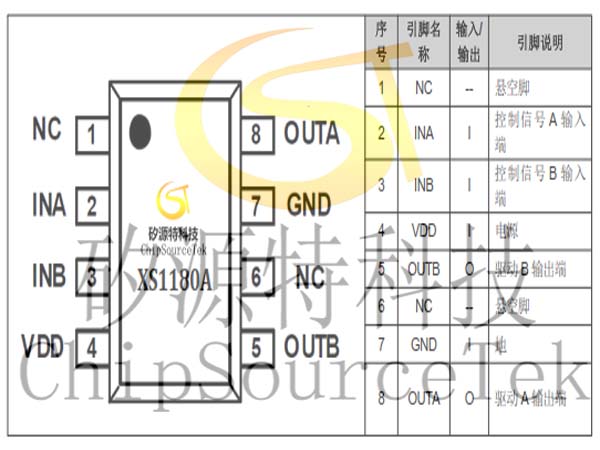

XS1180A引脚示意图及说明：

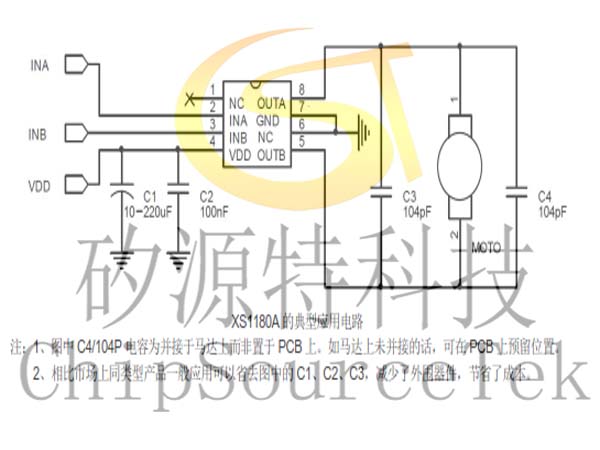

XS1180A典型应用电路：
