AC-DC

TC7358

    TC7358是内置高压功率MOSFET 的电流模式反激PWM 控制芯片,适用于12W 以内的全电压范围离线式反激 开关电源,具有高性能、低待机功耗、低成本的优点。

    为了保证芯片正常工作,TC7358针对各种故障设计了一系列完善的具有自动恢复功能的保护措施,包括软启动、 VDD 欠压锁定保护(UVLO)、过压保护(OVP)及箝位、逐周期电流限制(OCP)、过载保护(OLP)和图腾 柱输出驱动高箝位等,特别对音频噪声进行了处理。

   TC7358 采用 DIP-8封装形式。
    TC7358概述:
        TC7358是内置高压功率MOSFET 的电流模式反激PWM 控制芯片,适用于12W 以内的全电压范围离线式反激 开关电源,具有高性能、低待机功耗、低成本的优点。
        为了保证芯片正常工作,TC7358针对各种故障设计了一系列完善的具有自动恢复功能的保护措施,包括软启动、 VDD 欠压锁定保护(UVLO)、过压保护(OVP)及箝位、逐周期电流限制(OCP)、过载保护(OLP)和图腾 柱输出驱动高箝位等,特别对音频噪声进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良 好的EMI 性能。

    TC7358特性:
    可外部调节的MOSFET驱动能力,满足对功率输出,EMI及效率的不同要求
    内置频率抖动功能,改善系统的EMI特性
    超低的空载功耗
    内置4ms软启动功能
    过压保护(OVP)
    内置OCP补偿模块,实现优越的OCP特性
    DIP-8封装形式

    TC7358应用:
    DVD/DVB/机顶盒电源
    电脑/服务器/液晶电视待机电源
    线性电源替代
    白色家电电源

    TC7358典型应用电路图:


    TC7358引脚定义:


    TC7358引脚定义:


    TC7358功能框图:

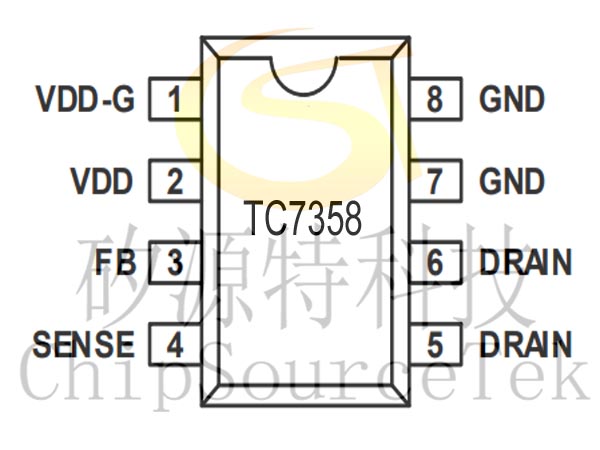

    TC7358封装图:
