AC-DC

FM6368C

    FM6368C是一款应用于离线反激式转换器中的高性能电流模式 PWM 控制器。该 IC 具有内置的初级侧恒流(CC)功能控制,可简化需要对输出进行恒流 CC 调节的隔离电源设计。在 FM6368C 中,PWM 开关频率固定为 65KHz。在轻载和空载条件下,该 IC 启动间歇模式从而降低开关频率,这将有助于低于 30W 的应用实现低于 75mW 的待机功率。FM6368C 具有丰富的芯片异常状况保护功能,如欠压锁定(UVLO)、VDD 过压保护功能(VDD OVP),逐周期过流保护(OCP),过载保护(OLP),短路保护(SCP)、过载保护(OLP)、过温保护(OTP)、软启动、VDD 电压钳位和 CS 引脚开
路保护等。
    FM6368C概述:
        FM6368C是一款应用于离线反激式转换器中的高性能电流模式 PWM 控制器。该 IC 具有内置的初级侧恒流(CC)功能控制,可简化需要对输出进行恒流 CC 调节的隔离电源设计。在 FM6368C 中,PWM 开关频率固定为 65KHz。在轻载和空载条件下,该 IC 启动间歇模式从而降低开关频率,这将有助于低于 30W 的应用实现低于 75mW 的待机功率。FM6368C 具有丰富的芯片异常状况保护功能,如欠压锁定(UVLO)、VDD 过压保护功能(VDD OVP),逐周期过流保护(OCP),过载保护(OLP),短路保护(SCP)、过载保护(OLP)、过温保护(OTP)、软启动、VDD 电压钳位和 CS 引脚开
    路保护等。

    FM6368C特性:
    用于 DCM 和 CCM 操作的初级侧恒压(CV)/恒流(CC)控制
    ±5%恒流 CC 精度调节;±1%恒压 CV 精度调节
    待机功耗小于 75mW
    固定 65KHz 开关频率
    节能模式和突发模式控制
    极低的启动、工作电流
    内置频率抖动功能以减少 EMI
    内置电流模式控制
    内置交流线网电压补偿
    内置恒流 CC 输出功能
    具有自动恢复功能的内置保护:
      1. VDD 欠压锁定(UVLO)
      2. VDD 过压保护(OVP)
      3. 过温保护(OTP)
      4. 逐周期过流保护(OCP)
      5. 过载保护(OLP)
      6. 短路保护(SCP)
      7. 前沿消隐(LEB)
      8. CS 引脚开路保护
    封装形式:SOT23-6L

    FM6368C应用:
    充电器
    PDA、摄像机、数码相机电源适配器等
    机顶盒电源
    开放框架式开关电源等
    个人电脑辅助电源等

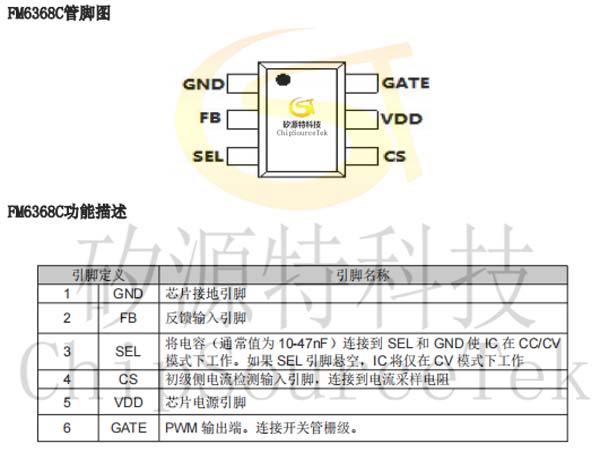

    FM6368C管脚图:

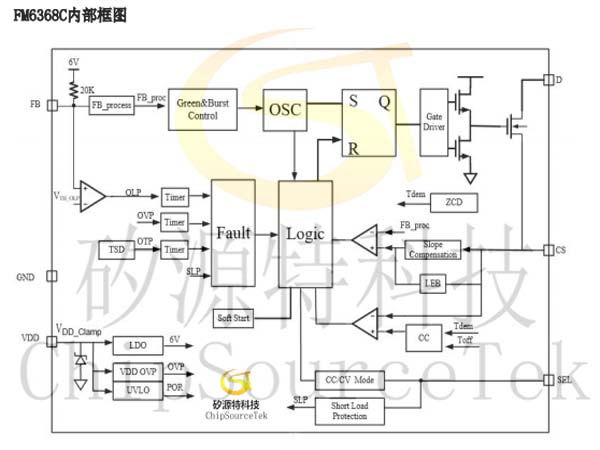

    FM6368C内部框图:

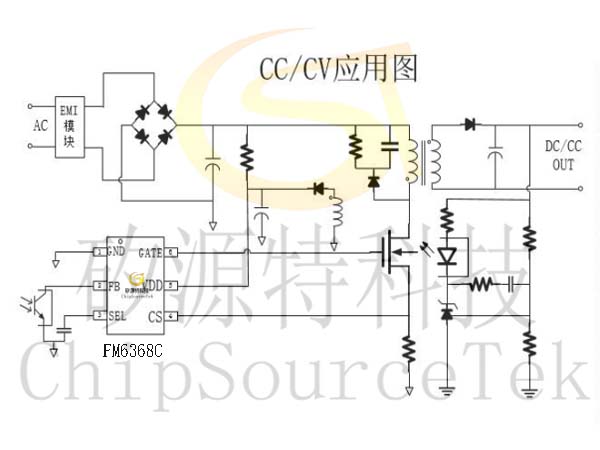

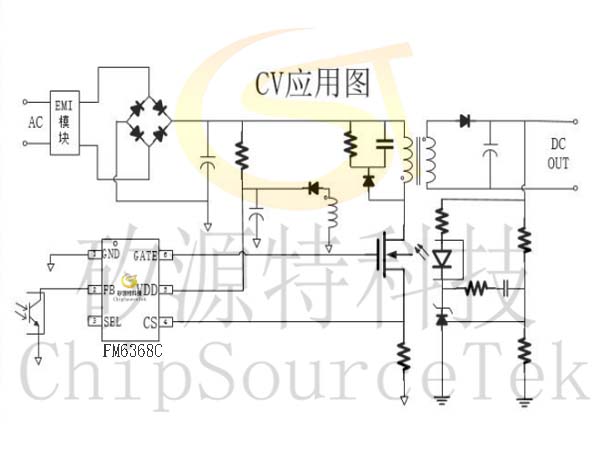

    FM6368C系统应用图:
