AC-DC

FM25XX

    FM25XX系列 是一款低功耗原边反馈(PSR)开关电源芯片,其内部集成了大功率MOSFET管,适用于隔离型的高效低功耗便携式设备充电器应用。

    FM25XX采用独特具有恒流恒压功能的原边反馈控制技术,以及独特的PFM+PWM技术降低轻载下芯片自身功耗实现高效应用。

    FM25XX具有输出线损补偿技术,在大电流下保证足够的输出功率。另外FM25XX还集成了过温保护,VCC欠压保护,VCC过压保护,输出短路保护等技术。
    FM25XX有FM2539S,FM2539D,FM2540S,FM2540D,FM2540TS,FM2541S,FM2541SD,FM2541D,FM2542S,FM2542D共十个型号订购,具体参考订购信息表。

    FM25XX采用紧凑的DIP/SOP封装,便于系统设计布线。FM25XX系列一共提供SOP7,DIP7,SOP8三种封装。
    FM25XX概述:
        FM25XX系列 是一款低功耗原边反馈(PSR)开关电源芯片,其内部集成了大功率MOSFET管,适用于隔离型的高效低功耗便携式设备充电器应用。FM25XX采用独特具有恒流恒压功能的原边反馈控制技术,以及独特的PFM+PWM技术降低轻载下芯片自身功耗实现高效应用。FM25XX具有输出线损补偿技术,在大电流下保证足够的输出功率。另外FM25XX还集成了过温保护,VCC欠压保护,VCC过压保护,输出短路保护等技术。FM25XX采用紧凑的DIP/SOP封装,便于系统设计布线。FM25XX系列一共提供SOP7,DIP7,SOP8三种封装。
        FM25XX有FM2539S,FM2539D,FM2540S,FM2540D,FM2540TS,FM2541S,FM2541SD,FM2541D,FM2542S,FM2542D共十个型号订购,具体参考订购信息表。

    FM25XX系列特性:
    集成大功率 MOSFET 管
    高精度恒压恒流控制
    采用 PFM+PWM 模式
    待机功耗小于 75mw
    无音频噪声
    输出短路保护
    VCC 过压保护和钳位保护
    VCC 欠压保护
    过温保护
    原边反馈外围元器件少
    FM25XX系列一共提供SOP7,DIP7,SOP8三种封装

    FM25XX系列应用:
    手机等便携式设备的充电器和适配器
    LED 驱动电源

    FM25XX订购信息:
    产品型号 封装 MOS耐压 (VDS) MOS内阻(Rds_ON) MOS电流 (ID) 推荐功率(90~265V)
    FM2539S SOP-7 650V 4.2Ω(MAX) 2A 10W(5V/2A)
    FM2539D DIP-7 650V 4.2Ω(MAX) 2A 10W(5V/2A)
    FM2540S SOP-7 650V 3.0Ω(MAX) 3A 12W(5V/2.4A)
    FM2540D DIP-7 650V 3.0Ω(MAX) 3A 12W(5V/2.4A)
    FM2540TS SOP-8 650V 3.0Ω(MAX) 3A 12W(5V/2.4A)
    FM2541S SOP-8 650V 2.3Ω(MAX) 4A 18W(12V/1.5A)
    FM2541SD SOP-8 650V 2.3Ω(MAX) 4A 18W(12V/1.5A)
    FM2541D DIP-7 650V 2.3Ω(MAX) 4A 18W(12V/1.5A)
    FM2542S SOP-8 650V 1.5Ω(MAX) 3A(Cool mos) 20W(12V/1.7A)
    FM2542D DIP-7 650V 1.5Ω(MAX) 3A(Cool mos) 24W(12V/2A)
    注明:推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性能指标。

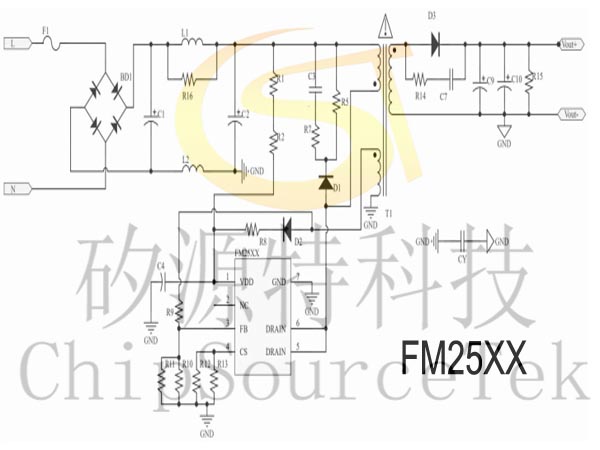

    FM25XX系列典型应用电路图:

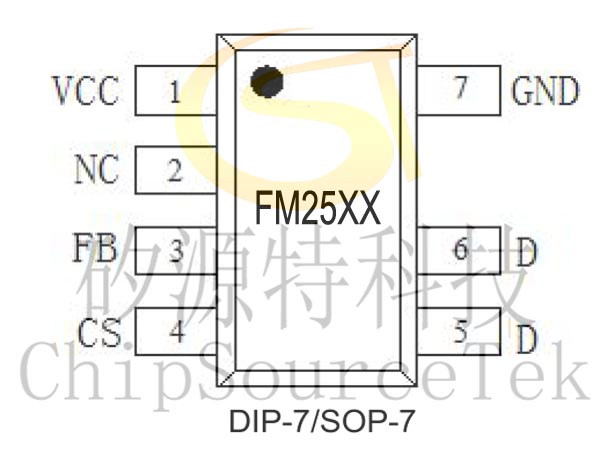

    FM25XX系列引脚示意图:

    DIP-7/SOP-7:

    SOP-8:

    SOP8(FM2541SD):

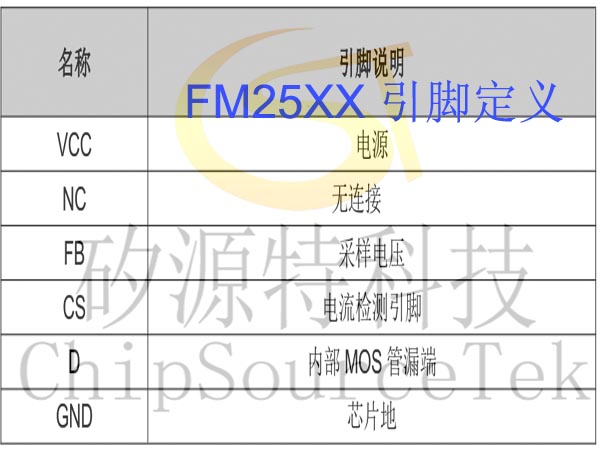

    FM25XX引脚定义:

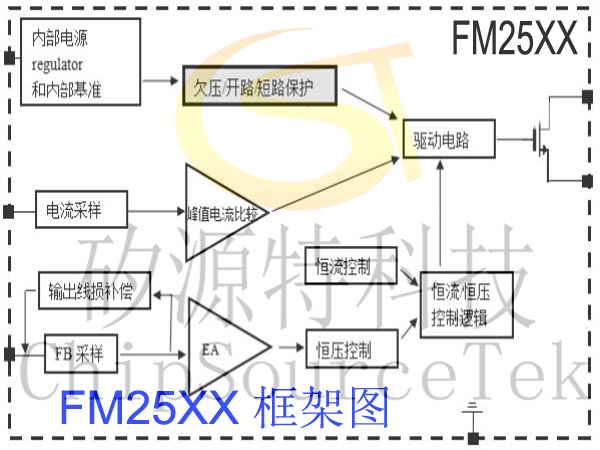

    FM25XX功能框图:

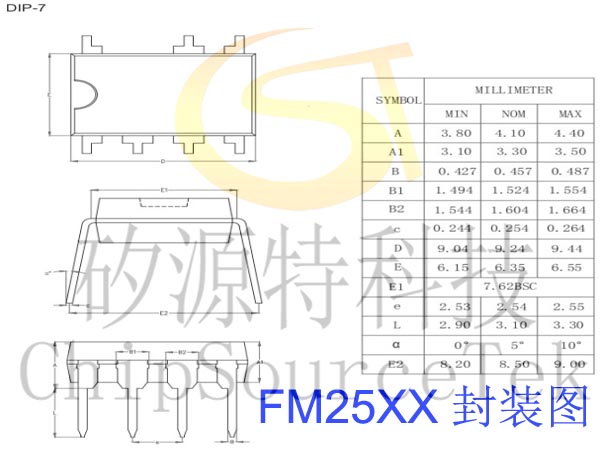

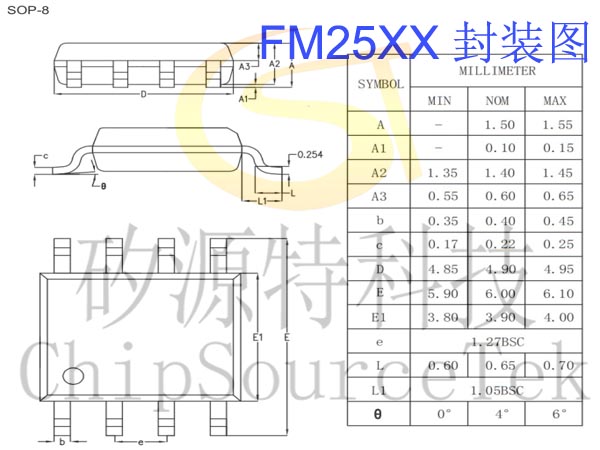

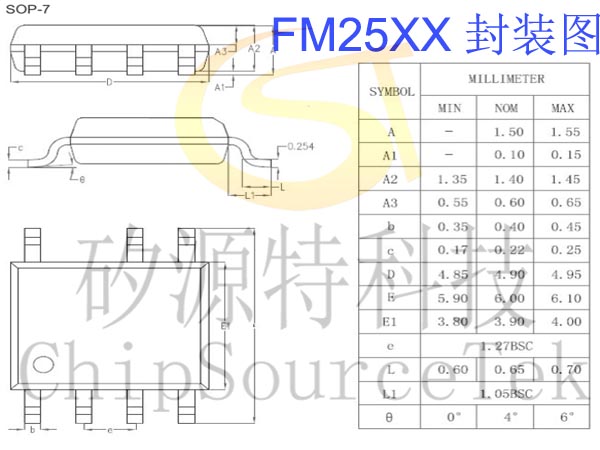

    FM25XX封装图:
