NS4815

    NS4815是由内置电荷泵升压模块供电的一款高效可免输出滤波器的K类音频功率放大器。芯片内置的电荷泵升压模块可以将VDD电压抬高至最大6.3V供给音频桥式输出模块,增加输出功率,实现超大音量输出。VDD在4.2V供电时能够向8Ω的喇叭提供2W的输出功率。芯片内置的NCN防破音功能,可以根据输出幅度的大小调整内部增益,以避免扬声器长时间的过载,延长电池的续航时间。
    NS4815采用一线脉冲方式控制四个工作状态,实现不同增益和NCN模式的选择。完善的保护功能有效防止芯片在异常工作状况下损坏。只需极少量的外围应用元件,适合便携产品应用。
    NS4815提供TQFN20L_3mm×3mm小型封装。
    NS4815概述:
        NS4815是由内置电荷泵升压模块供电的一款高效可免输出滤波器的K类音频功率放大器。芯片内置的电荷泵升压模块可以将VDD电压抬高至最大6.3V供给音频桥式输出模块,增加输出功率,实现超大音量输出。VDD在4.2V供电时能够向8Ω的喇叭提供2W的输出功率。芯片内置的NCN防破音功能,可以根据输出幅度的大小调整内部增益,以避免扬声器长时间的过载,延长电池的续航时间。
        NS4815采用一线脉冲方式控制四个工作状态,实现不同增益和NCN模式的选择。完善的保护功能有效防止芯片在异常工作状况下损坏。只需极少量的外围应用元件,适合便携产品应用。
        NS4815提供TQFN20L_3mm×3mm小型封装。

    NS4815特性:
    推荐工作电压范围:3.0-5.5V
    输出功率:2.0W@4.2V/8Ω/THD+N=10%
    增益可选:12dB、16dB、24d、27.5dB
    内置 NCN 防破音功能
    一线脉冲控制工作模式切换
    优异的全带宽 EMI 抑制能力
    优异的“噼噗-咔嗒”(Pop-Click)杂音抑制
    内置短路保护、过流保护、过热保护
    提供 TQFN20L_3mm×3mm 封装

    NS4815应用范围:
    移动手机
    便携媒体播放器
    Mini 音箱

    NS4815应用电路:

    NS4815管脚配置:

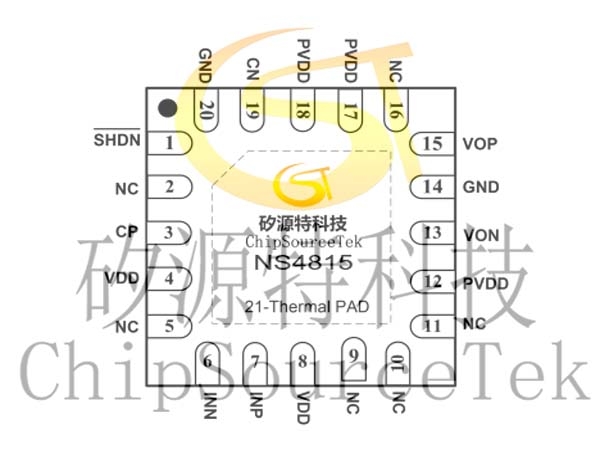

    NS4815 俯视图如下图所示:

    NS4815 管脚说明:
    NS4815功能框图:
    NS4815典型电路及测试方法:
    音频输入单端模式

    音频输入差分模式

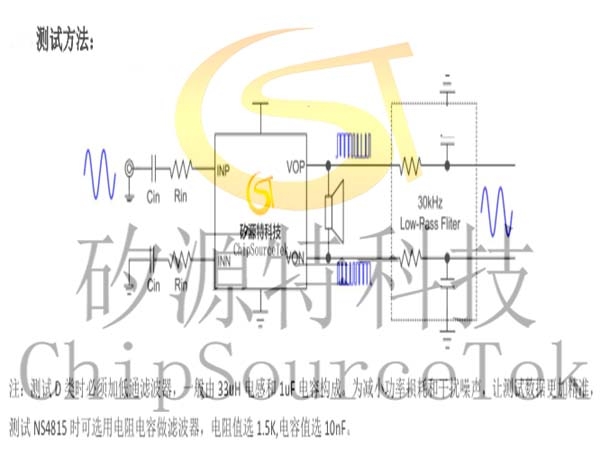

    测试方法:
