CLASS AB/D Boost Power Amplifier

HT8699

    HT8699是一款内置BOOST升压模块的立体声音频功率放大器。在D类模式下,内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至7V时,10% THD+N,4Ω负载条件下,能连续输出2×5.5W的功率。
    HT8699具有AB类和D类的自由切换功能。HT8699内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。
    HT8699内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
    HT8699提供SOP16封装。
    HT8699概述:
        HT8699是一款内置BOOST升压模块的立体声音频功率放大器。在D类模式下,内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至7V时,10% THD+N,4Ω负载条件下,能连续输出2×5.5W的功率。
        HT8699具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。
        HT8699内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
        此外,HT8699内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
        HT8699提供SOP16封装。

    HT8699特性:
    防削顶失真功能(Anti-Clipping Function, ACF)
    免滤波器数字调制,直接驱动扬声器
    输出功率
    2×5.5W(VBAT = 4V, PVDD = 7V, RL=4?,THD+N=10%)
    电源
         升压输入VBAT:2.5V至5.5V
         升压输出PVDD:VBAT至7.0V
    BOOST输出电压可调
    AB/D类切换
    过流/过热/欠压异常保护功能
    HT8699提供SOP16封装

    HT8699应用:
    蓝牙音箱
    便携式音箱
    2.1声道小音箱
    扩音器
    iphone/ipod/ipod docking
    便携式游戏机

    HT8699典型应用原理图:

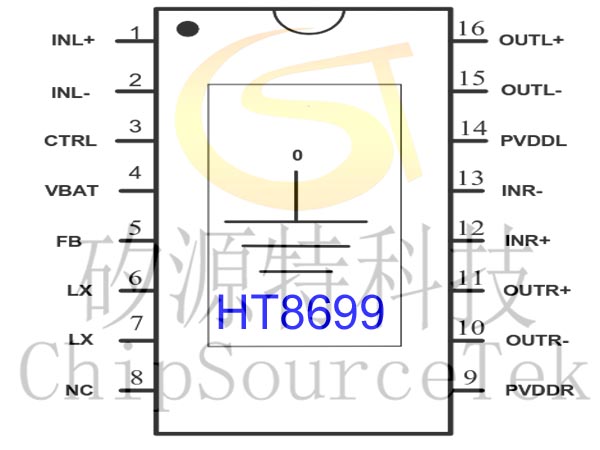

    HT8699引脚分布:

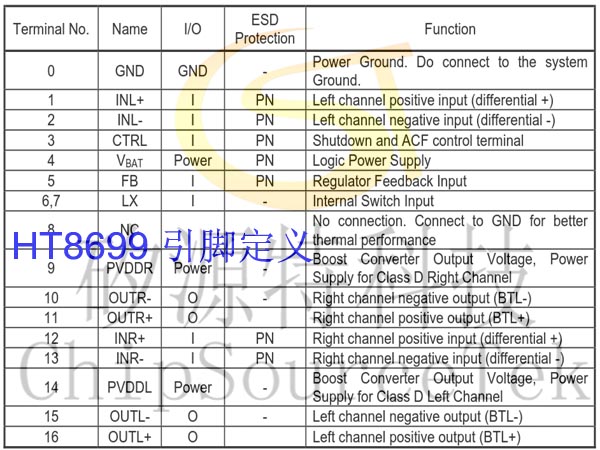

    HT8699引脚定义:
