CLASS AB/D Boost Power Amplifier

HAA9801

    HAA9801是一款电容式升压,带防破音、AB/D类可切 换功能,可以为3Ω的负载提供最高5.8W连续输出功 率的单声道音频功率放大器。
    HAA9801内置独特的防破音功能,还具备动态升压 的功能。

HAA9801的全差分输入架构和极高的PSRR有效地提 高了HAA9801对RF噪声的抑制能力。
   HAA9801提供带散热片的ESOP16封装
    HAA9801概述:
        HAA9801是一款电容式升压,带防破音、AB/D类可切 换功能,可以为3Ω的负载提供最高5.8W连续输出功 率的单声道音频功率放大器。
        HAA9801内置独特的防破音功能,可根据输出信号的 大小自动调整功放的增益,防止输出发生削顶失真, 实现更加舒适的听觉感受,HAA9801还具备动态升压 的功能,当输入信号很小的时候电荷泵不升压,为直 通模式降低功耗提高效率;当输入信号较大,需要提 供更大的动态范围时启动电荷泵升压,在效率和输出 功率之间取得完美的平衡。
        HAA9801的全差分输入架构和极高的PSRR有效地提 高了HAA9801对RF噪声的抑制能力。
        HAA9801具有极低的关断电流,极大的延长系统的待 机时间。OCP、OTP、UVLO保护功能增强系统的可 靠性。开启、关闭POP-click抑制功能改善了系统的听 觉感受,同时简化系统调试。
        HAA9801提供带散热片的ESOP16封装


    HAA9801特性:
    AB类、D类切换功能
    4种防破音可选
    自适应升压功能,Charge_pump升压至6.6V
    支持3Ω负载
    D类输出功率:
     -5.8W (VDD=4.2V, RL =3Ω,NCN OFF THD+N=10%)
     -5.3W (VDD=4.2V, RL =4Ω,NCN OFF THD+N=10%)
    AB类输出功率:
     -2.4W (VDD=4.2V, RL =3Ω,升压关闭 THD+N=10% )
     -1.9W (VDD=4.2V, RL =4Ω,升压关闭 THD+N=10% )
    工作电压:2.8V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能
    HAA9801提供带散热片的ESOP16封装

    HAA9801应用:
    扩音器
    便携式音箱/插卡音箱
    蓝牙音箱/AI音箱

    HAA9801订购信息:

    料号

    封装

    表面印字

    包装

    HAA9801

    ESOP16

    HAA9801APST

    XXXXXXX

    4000/

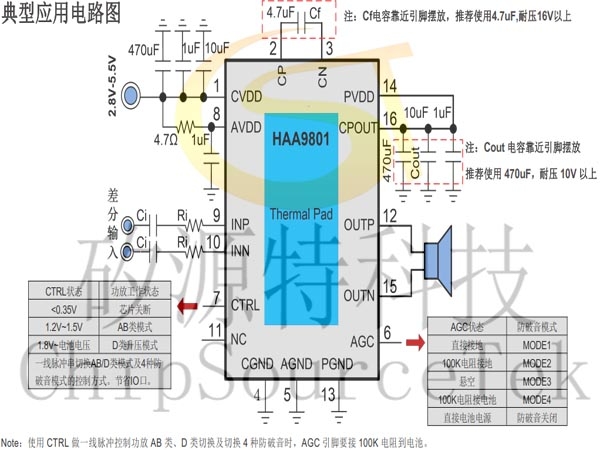

    HAA9801典型应用电路图:

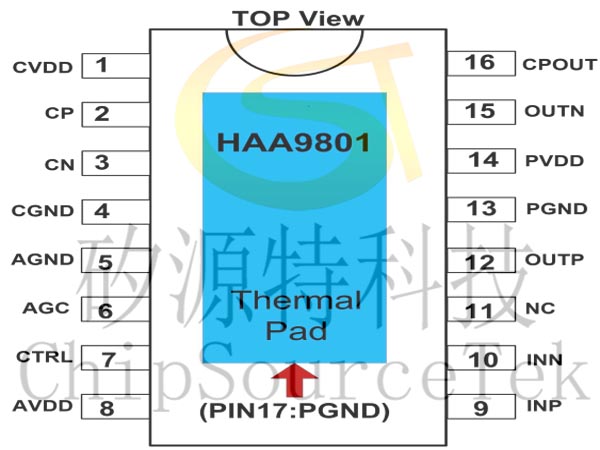

    HAA9801引脚分布:

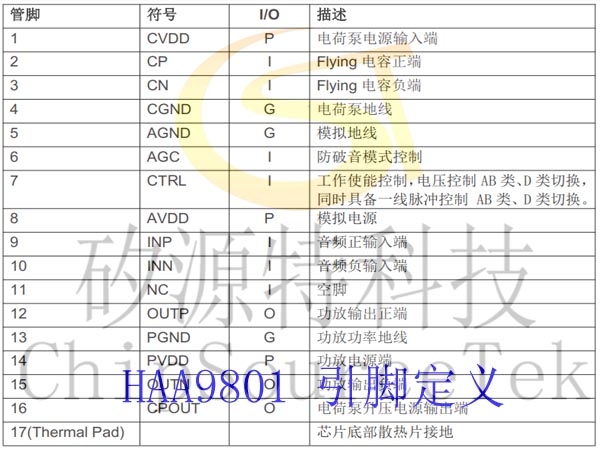

    HAA9801引脚定义:

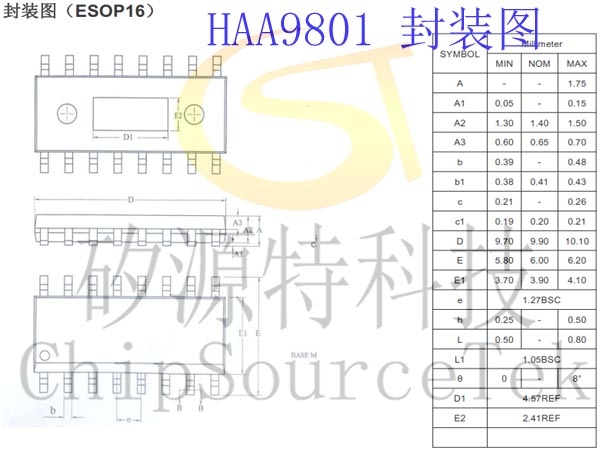

    HAA9801封装图:
