CLASS AB/D Switchable Power Amplifier

HT8696,HT8697

    HT8696,HT8697是一款具有防削顶失真功能的,双声道免滤波D类音频功率放大器。在VDD=8.5V 、 THD+N=10%、4Ω负载条件下,能连续输出2×9.5W功 率 。 HT8697还能工作在AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能瞬间输出2×9.0W功率。
    HT8696,HT8697具有防削顶失真(ACF)输出控制功 能,可检测并抑制由于输入音乐、语音信号幅度过大 所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同 时芯片也具有ACF-Off模式可配置。
    HT8697可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音 频功放模式。
    HT8696,HT8697概述:
        HT8696,HT8697是一款具有防削顶失真功能的,双声道免滤波D类音频功率放大器。在VDD=8.5V 、 THD+N=10%、4Ω负载条件下,能连续输出2×9.5W功 率 。 HT8697还能工作在AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能瞬间输出2×9.0W功率。
        HT8696,HT8697具有防削顶失真(ACF)输出控制功 能,可检测并抑制由于输入音乐、语音信号幅度过大 所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同 时芯片也具有ACF-Off模式可配置。
        HT8696,HT8697内部集成免滤波器数字调制技术,能 够直接驱动扬声器,并最大程度减小脉冲输出信号的 失真和噪音。输出无需滤波网络,极少的外部元器件 节省了系统空间和成本,是便携式应用的理想选择。
        HT8697可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音 频功放模式。
        此外,HT8696,7内置的关断功能使待机电流最 小化,还集成了输出端过流保护、片内过温保护和电 源欠压异常保护等功能。

    HT8696,HT8697特性:
    防削顶失真功能(Anti-Clipping Function, ACF)
    免滤波器数字调制,直接驱动扬声器 A
    输出功率
        2×9.5W@ Class D, 2×9.0W@Class AB (VDD=8.5V, RL=4Ω, THD+N=10%,)
        2×6.7W@ Class D or Class AB (VDD=7.2V, RL=4Ω, THD+N=10%)
    过流保护功能
    过热保护功能
    欠压异常保护功能
    无铅无卤封装,SOP16L-PP(HT8696),
    TSSOP20L-PP(HT8697)

    HT8696,HT8697应用:
    蓝牙音箱
    便携式音箱
    2.1声道小音箱
    扩音器
    iphone/ipod/ipod docking
    拉杆音箱
    平板电脑,笔记本电脑
    便携式游戏机
    小尺寸LCD电视/监视器
    MP4, 导航仪

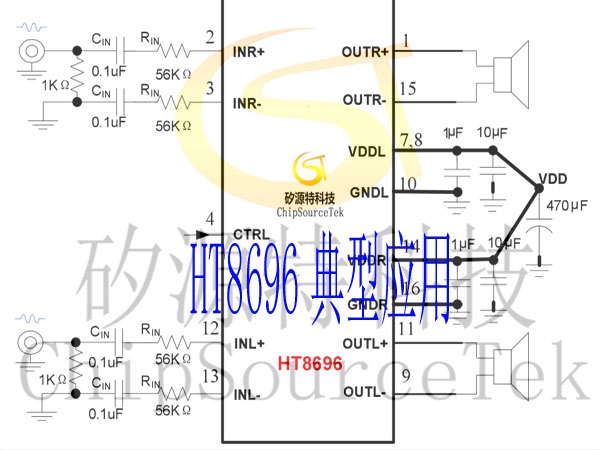

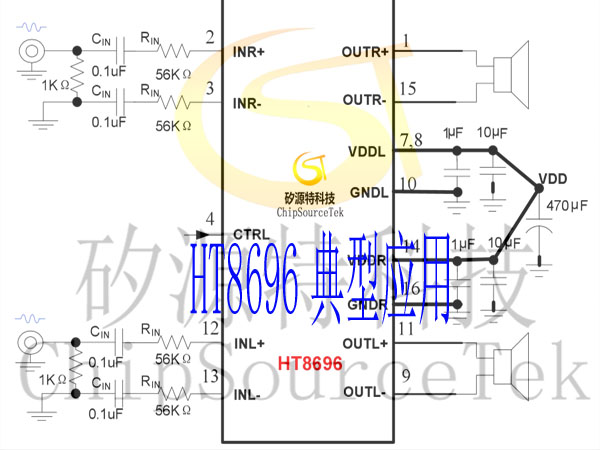

    HT8696典型应用图:


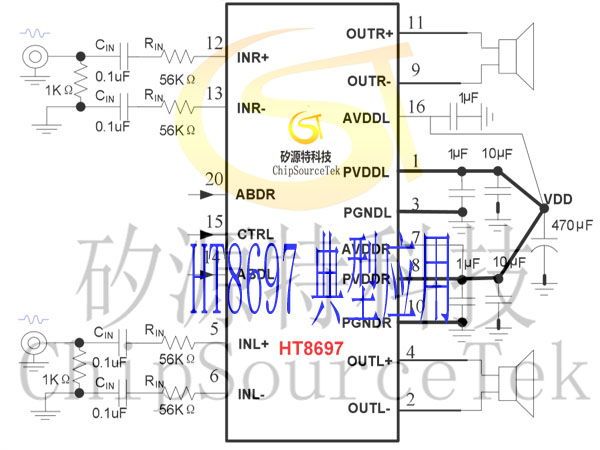

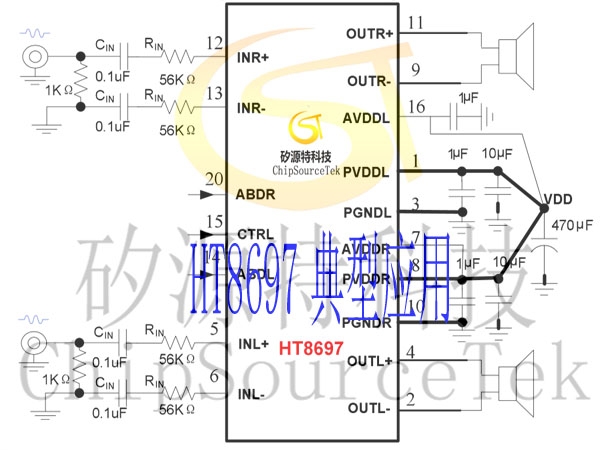

    HT8697典型应用图:

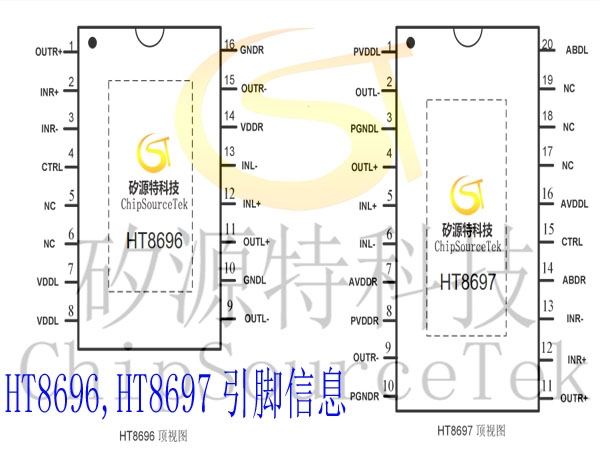

    HT8696,HT8697引脚信息:.

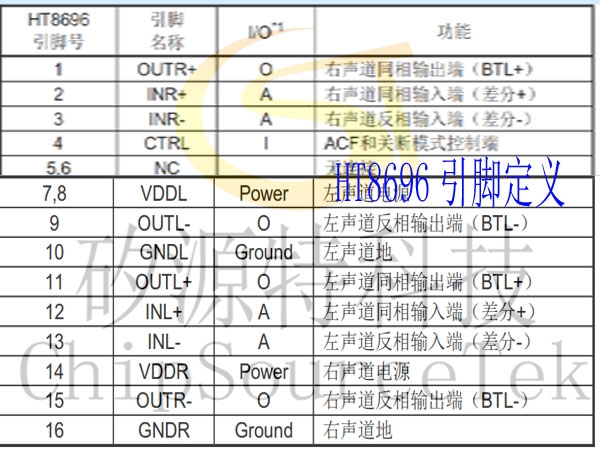

    HT8696引脚定义:.

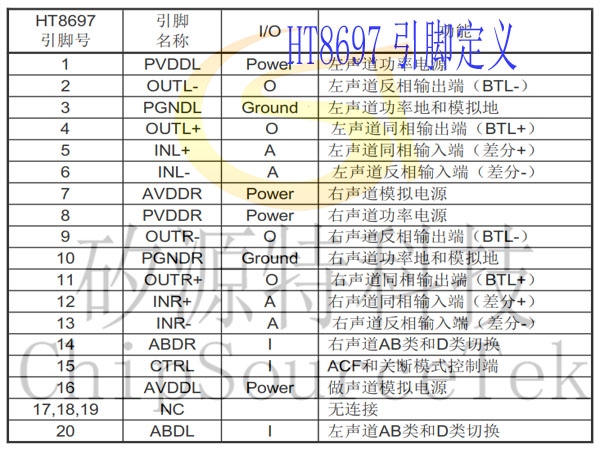

    HT8697引脚定义:.

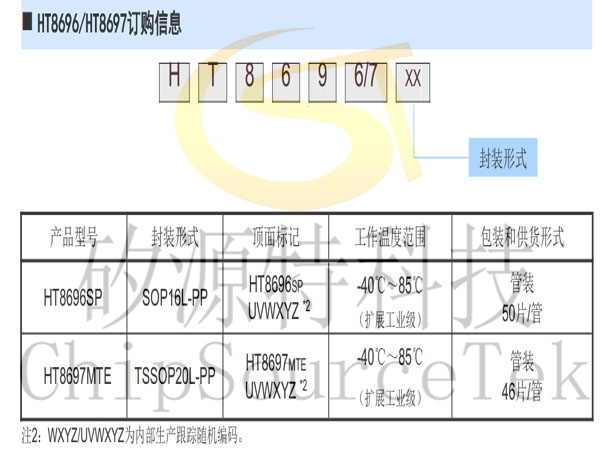

    HT8696,HT8697订购信息:
    注2:WXYZ/UVWXYZ为内部生产跟踪随机编码。

    HT8696,HT8697功能描述及应用信息:

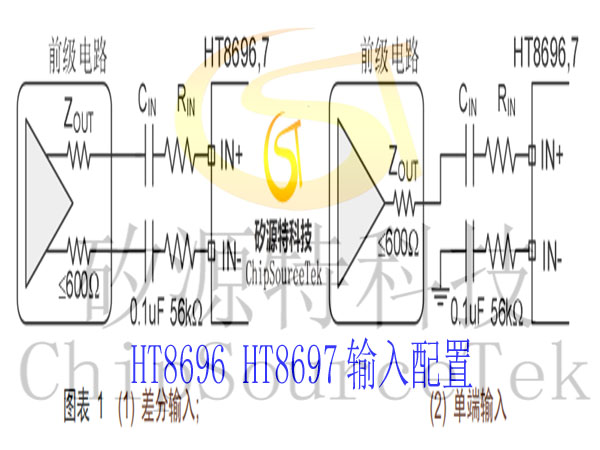

    输入配置
        HT8696,7 接受模拟差分或单端音频信号输入,产生 PWM 脉冲输出信号驱动扬声器。
        对差分输入,通过隔直电容CIN 和输入电阻RIN 分别输入到IN+和IN-端。系统增益Av=1150k RIN(HT8696 和 HT8697 的 D 类模式)或 Av=500k RIN (HT8697 的 AB 类模式),输入 RC 高通滤波器的截止频率 fc 1 (2πRINCIN ) 。
        对单端输入,则通过 CIN 耦合到 IN+端。IN-端必须通过输入电阻和电容(与 CIN、RIN 值相同)接地。增 益 Av 和截止频率 fc 与差分输入时相同。
        注意系统前级电路的输出阻抗 ZOUT 应不超过 600Ω。
    HT8696,HT8697功放输出
        一般而言,输出端可直接连接负载喇叭。如果输出端的输出线较长,或者对EMI的要求较高,则可选择添置铁氧体磁珠或LC滤波器(Class D)。

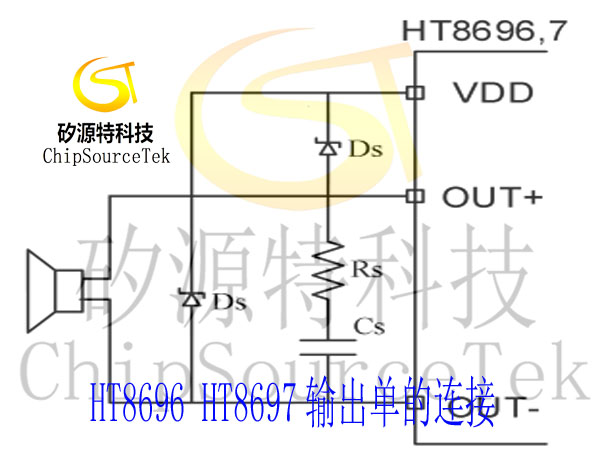

        另外,如果电源电压较大(>8.5V),纹波较严重,或输入信号幅度较大(≥1.0Vrms),或负载喇叭阻抗较小(<4Ω)时,有必要适当增大电源端电容(至少100uF以上),并在输出端加入Snubber电路和肖特基二极 管(如图2),防止芯片异常。
    推荐参数:
        Rs: 1.5 ~ 2Ω;
        Cs: 330pF~680pF;
        Ds: 正向平均电流≥2A;正向浪涌峰值电流≥6A;正向电压(IF=1A)≤0.38V。
    ABD模式设置(HT8697 Only)
        在ABDL或ABDR端输入高电平,HT8697的L通道或R通道处于Class D模式,系统增益Av=1150k RIN 。
        在ABDL或ABDR端输入低电平,HT8697的L通道或R通道处于Class AB模式,系统增益Av=500k RIN 。
        需要注意的是,ABDL和ABDR引脚支持悬空,内部存在上拉电阻,阻值约为250kohm。

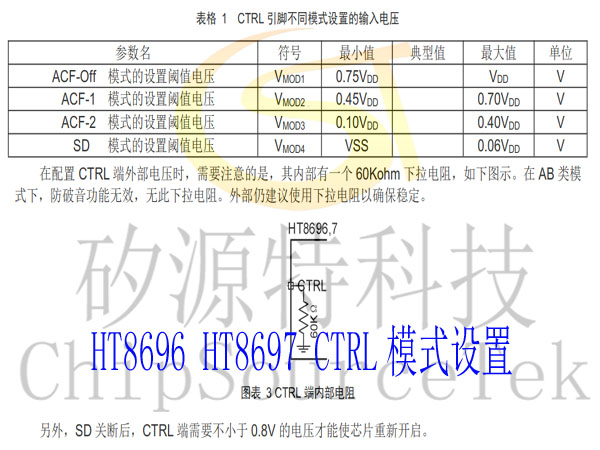

    CTRL模式设置
        Class D 模式下,在 CTRL 端输入不同电压值,能实现 4 种工作模式,即防削顶模式 1(ACF-1),防削 顶模式 2(ACF-2),防削顶功能关闭模式(ACF-Off)和芯片关断模式(SD),详见下表。

    CTRL模式功能描述

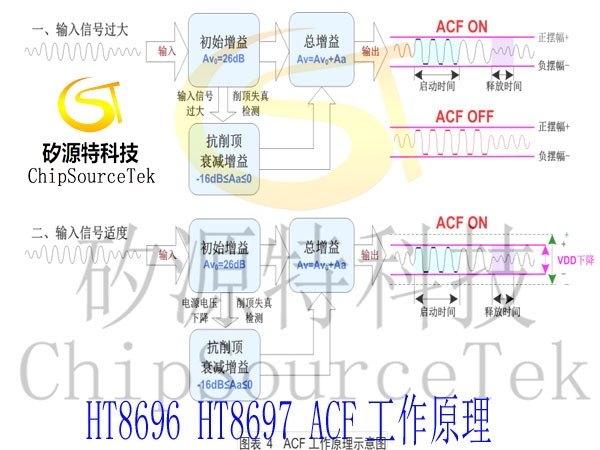

    (一) ACF ON模式
        在ACF-1、ACF-2模式下,当电路检测到输入信号幅度过大而产生输出削顶时,HT8696,HT8697通过自动调整系统增益,控制输出达到一种最大限度的无削顶失真功率水平,由此大大改善了音质效果。此外,当电源电压 下降时,HT8696,HT8697也能自动衰减输出增益,实现与VDD下降值相匹配的最大限度无削顶输出水平。

        ACF ON 模式下的启动时间(Attack time)指在突然输入足够大信号而产生输出削顶的条件下,从 ACF 启动对放大器的增益调整,直到增益从Av0 衰减至距目标衰减增益3dB 时的时间间隔;释放时间(Release time)指从产生削顶的输入条件消失,到增益退出衰减状态恢复到 Av0 的时间间隔。HT8696,7 的最大衰减增益为 16dB。

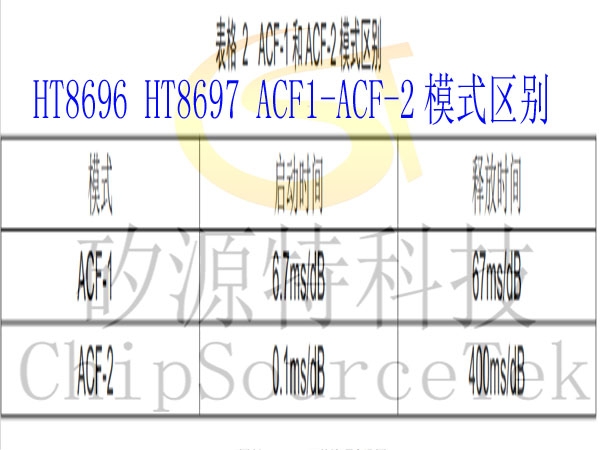

        ACF-1 和 ACF-2 模式具有不同的启动时间和释放时间(见下表)。

    (二) ACF OFF 模式
        在 ACF-Off 模式下,ACF 功能被关闭,HT8696,7 不对输出削顶条件作检测,也不对系统增益作自动调整操作,系统增益保持为 Av=Av0=26dB 恒定不变。HT8696,7 可能因输出存在破音失真而音质变坏。
    (三) SD 模式
        在关断模式(低功耗待机)下,芯片关闭所有功能并将功耗降低到最小,输出端为弱低电平状态(内部 通过高阻接地)。

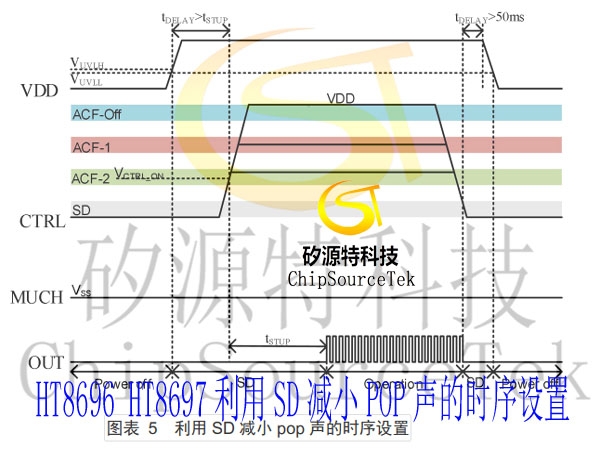

     咔嗒-噼噗声消除
        HT8696,7 内置控制电路实现了全面的杂音抑制效果,有效地抑制住了系统在上电、下电、关断及其唤醒操作过程中出现的瞬态咔嗒-噼噗(Click-Pop)噪声。
    为达到更优异的咔嗒-噼噗声消除效果,一般情况下,建议采用 0.1µF 或更小的隔直电容 CIN。同时 POP噪声还可通过下列上电、下电时关断模式的时序控制措施来达到杂声微乎其微的效果: ・电源上电时,保持关断模式,等电源足够稳定后再解除关断模式。
        电源下电时,提前设为关断模式。

    保护功能
        HT8696,HT8697 具有以下几种保护功能:输出端过流保护、片内过温保护、电源欠压异常保护。
    (1)过流保护
        当检测到一输出端对电源、对地、或对另一输出端短路时,过流保护启动,输出端切换至高阻态,防止芯片烧毁损坏。短路情况消除后,通过关断、唤醒一次芯片,或重新上电均能使芯片退出保护模式。
    (2)过温保护
        当检测到芯片内温度超过 150℃时,过温保护启动,正负输出端切换至弱低电平状态(内部通过高阻接 地),防止芯片被热击穿损坏。
    (3)欠压保护
        当检测到电源端 VDD 低于 VUVLL(1.9V),启动欠压保护,输出端为弱低电平状态(内部通过高阻接地); 当检测到 VDD 高于 VUVLH(2.2V),保护模式自动解除,经启动时间 TSTUP 后进入正常工作状态。

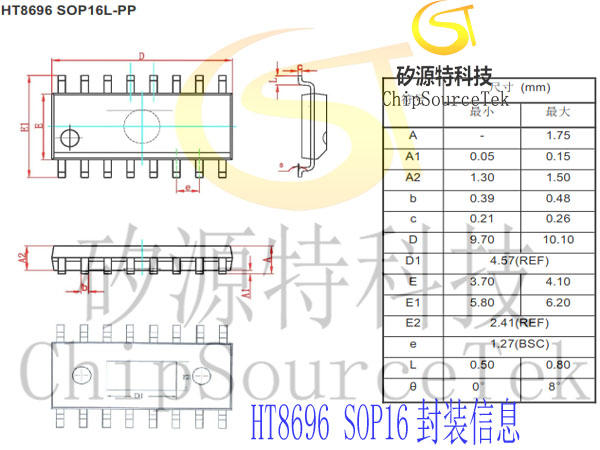

    HT8696封装信息:

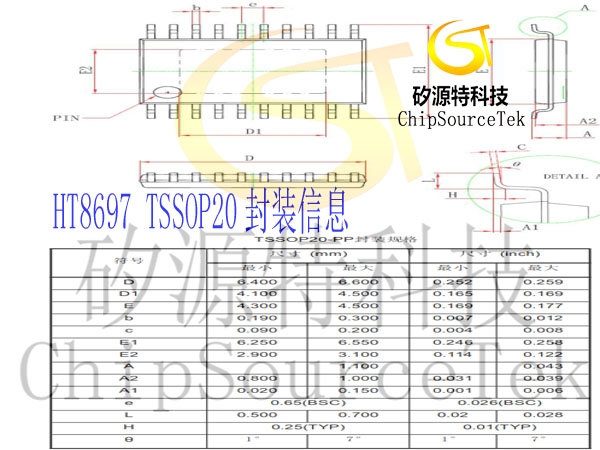

    HT8697封装信息:
