CLASS AB/D Switchable Power Amplifier

CST8210

    CST8210是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的3.1W单声道音频功率放大器。超小的封装非常适合应用于穿戴类产品设备中。
    CST8210的差分输入架构和极高的PSRR有效地提高了CST8210对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得CST8210成为便携式音频产品的最佳选择。
    CST8210具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    CST8210提供带散热片的DFN2X2_8L封装。
    CST8210概述:
        CST8210是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的3.1W单声道音频功率放大器。超小的封装非常适合应用于穿戴类产品设备中。
        CST8210的差分输入架构和极高的PSRR有效地提高了CST8210对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得CST8210成为便携式音频产品的最佳选择。
        CST8210具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        CST8210提供带散热片的DFN2X2_8L封装。

    CST8210特性:
    AB类、D类切换功能
    防破音功能,防破音压缩范围-10dB
    D类输出功率:
      -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
      -1.8W (VDD=5.0V, RL =8Ω,THD+N=10%)
    AB类输出功率:
      -3.0W (VDD=5.0V, RL =4Ω,THD+N=10%)
      -1.7W (VDD=5.0V, RL =8Ω,THD+N=10%)
    工作电压:2.8V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能
    CST8210应用:
    手表、手环
    智能眼镜
    骨传导耳机

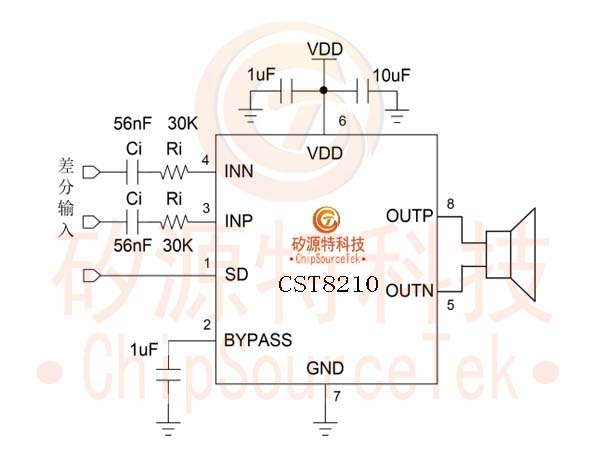

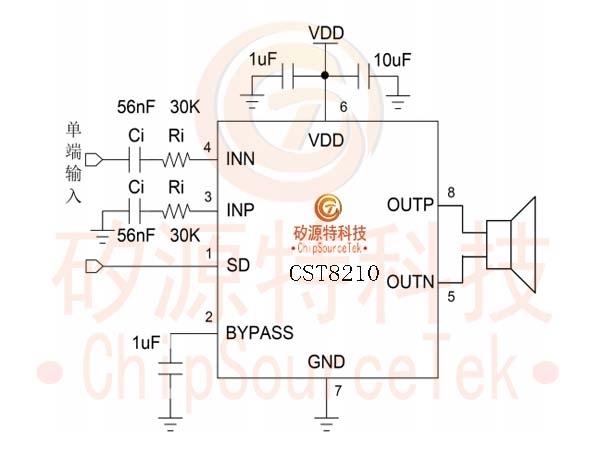

    CST8210典型应用电路图:



    注:SD电压1.2~1.5V工作在AB类模式,SD电压1.8~2.2V工作在D类防破音模式,SD电压大于2.5V工作
    在D类防破音关闭模式,SD电压小于0.35V,芯片关断。

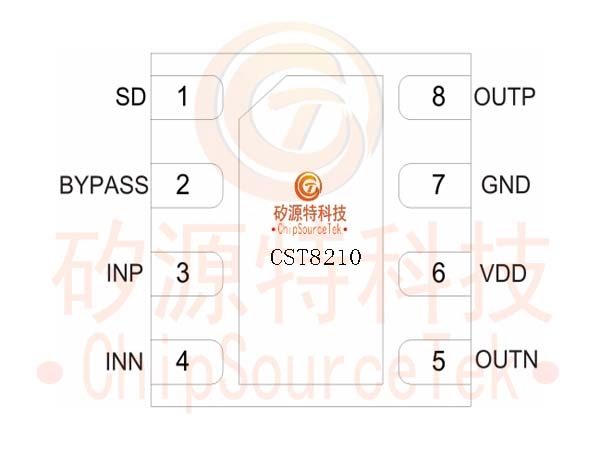

    CST8210引脚排列:

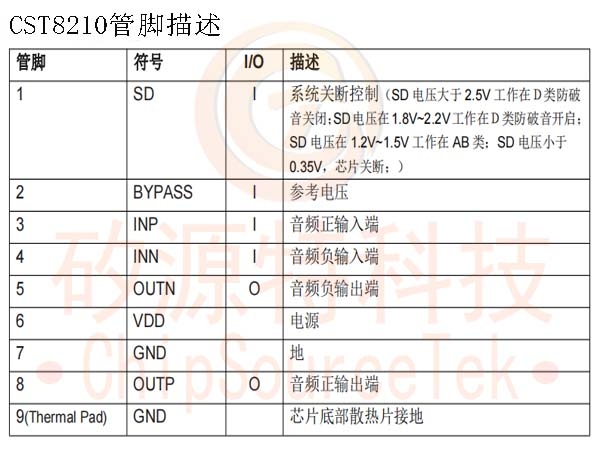

    CST8210管脚描述:

    CST8210订货信息:

    料号
    封装
    表面印字
    包装

    CST8210

    DFN2X2_8L

    CST8210

    XXXXXXX

    3000颗/卷
