CLASS AB/D Switchable Power Amplifier

HT8693

    HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出10W功率;AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出9W功率。
    HT8693在D类工作模式下具有防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。
    HT8693可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。
    HT8693内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
    HT8693提供SOP8L-PP封装。
    HT8693概述:
        HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出10W功率;AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出9W功率。
        HT8693在D类工作模式下具有防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。
        HT8693可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。
        此外,HT8693内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源
    欠压异常保护等功能。
        HT8693提供SOP8L-PP封装。


    HT8693特性:
    防削顶失真功能(Anti-Clipping Function, ACF)
    免滤波器数字调制,直接驱动扬声器
    输出功率
        10W (Class D,V DD =8.5V, R L =4?, THD+N=10%)
        9W (Class AB,V DD =8.5V, R L =4?, THD+N=10%)
    具有D类和AB类两种工作模式
    过流保护功能
    过热保护功能
    欠压异常保护功能
    HT8693提供SOP8L-PP封装


    HT8693应用:
    蓝牙音箱
    便携式音箱
    2.1声道小音箱
    扩音器
    iphone/ipod/ipod docking
    拉杆音箱
    平板电脑,笔记本电脑
    便携式游戏机
    小尺寸LCD电视/监视器
    MP4, 导航仪


    HT8693、HT8693B
    订购信息:
    产品型号 封装形式 顶面标记 工作温度范围 包装和供货形式
    HT8693SP SOP8L-PP HT8693 SP
    UVWXYZ*2
    -40℃~85℃
    (扩展工业级)
    管装
    100片/管
    HT8693BSP SOP8L-PP HT8693B SP
    UVWXYZ*2
    -40℃~85℃
    (扩展工业级)
    管装
    100片/管

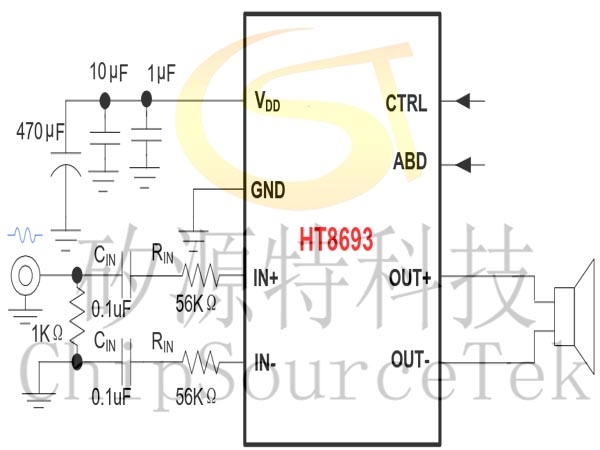

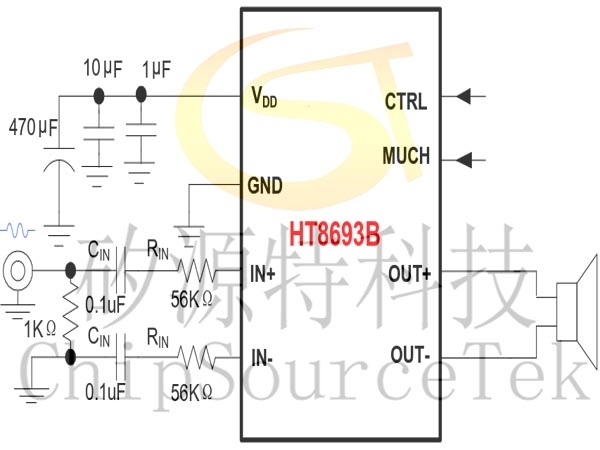

    HT8693、HT8693B典型应用原理图:

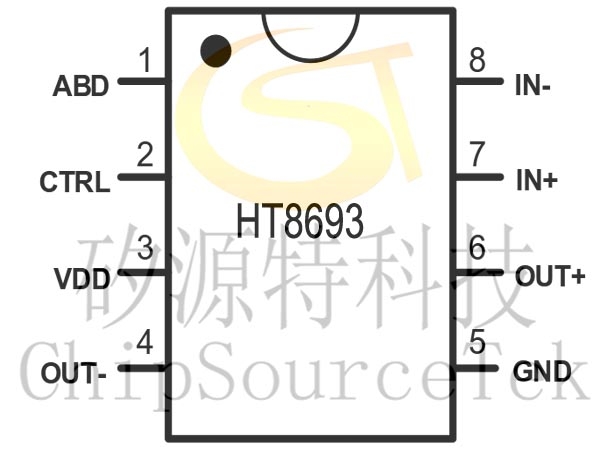

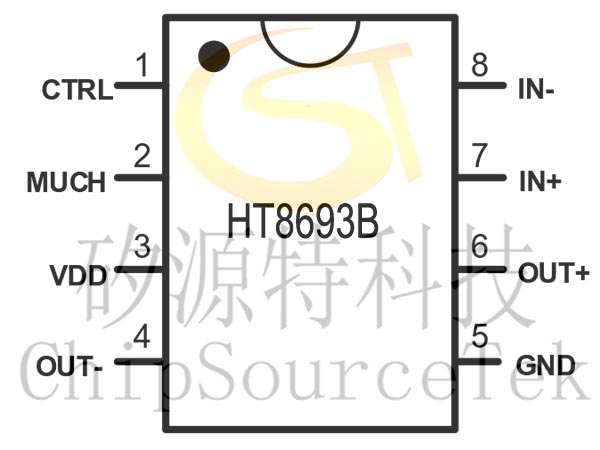

    HT8693、HT8693B引脚分布:

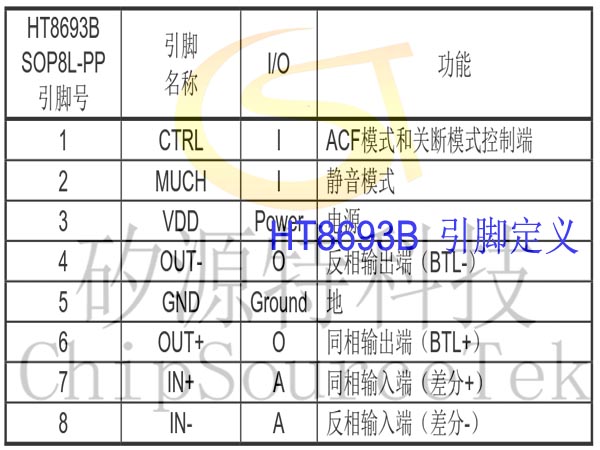

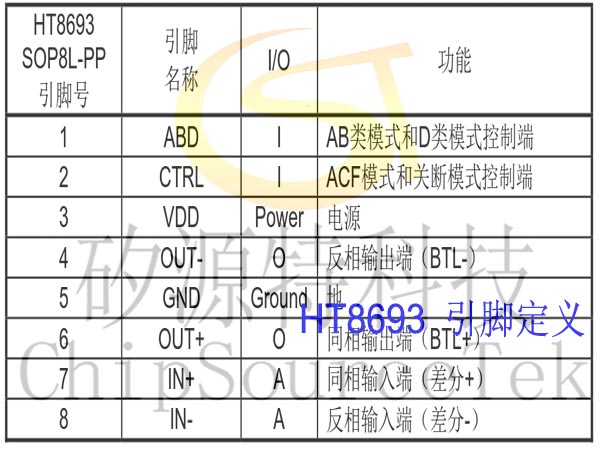

    HT8693、HT8693B引脚定义:
