CLASS AB/D Switchable Power Amplifier

MIX2051

    MIX2051是一款高效率、无输出滤波器的单声道6W带防破音功能F类音频功率放大器。
    MIX2051的差分输入架构和极高的PSRR有效地提高了MIX2051对RF噪声的抑制能力。    PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。
    MIX2051具有关断功能,极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受,同时简化系统调试。
    MIX2051提供ESOP8封装。
    MIX2051概述:
        MIX2051是一款高效率、无输出滤波器的单声道6W带防破音功能F类音频功率放大器。
        MIX2051的差分输入架构和极高的PSRR有效地提高了MIX2051对RF噪声的抑制能力。防破音功能解决了不同音源输出幅度不一致的问题,同时带来不失真的完美音乐享受。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速启动时间和纤小的封装尺寸使得MIX2051成为蓝牙音箱和其他便携式音频产品的最佳选择。
        MIX2051具有关断功能,极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受,同时简化系统调试。
        MIX2051提供ESOP8封装。
    MIX2051特性:
    D类输出功率:
        -6W (5.5V, RL = 2 ?,THD+N=10%)
        -3.9W (5.5V, RL = 4 ?,THD+N=10%)
    AB类输出功率:
        -5.3W (5.5V, RL = 2 ?,THD+N=10%)
        -3.5W (5.5V, RL = 4 ?,THD+N=10%)
    工作电压 : 2.8V to 5.5V
    低失真和低噪声
    两种防破音模式可选
    防破音功能可关闭
    开机POP声抑制功能
    关机电流小于1uA
    过热保护功能
    MIX2051提供ESOP8封装
    MIX2051应用:
    蓝牙音箱
    插卡音响
    背包音箱
    对箱

    MIX2051订购信息:
    料号 封装 表面印字 包装
    MIX2051-Reel eSOP8 MIX2051
    XXXXXXX
    2500 颗/卷
    MIX2051-Tube eSOP8 MIX2051
    XXXXXXX
    100 颗/管

    MIX2051典型应用电路图:

    MIX2051引脚分布:


    MIX2051引脚定义:

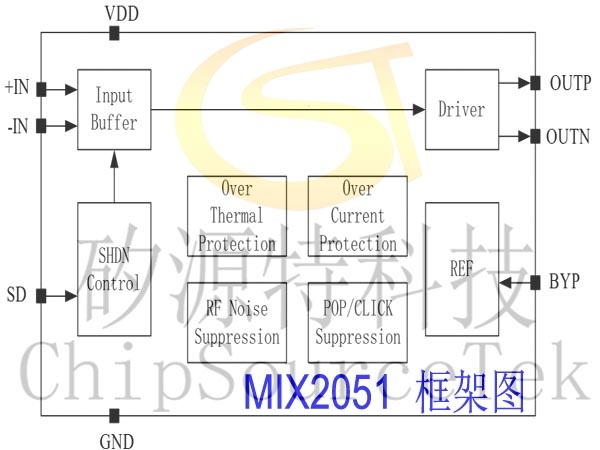

    MIX2051功能框图:

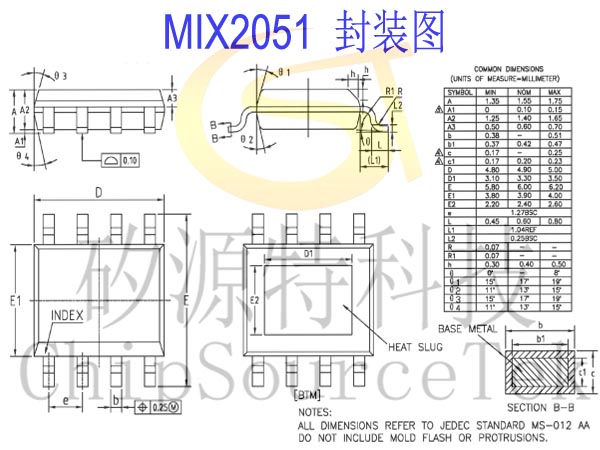

    MIX2051封装图:
