CLASS AB/D Switchable Power Amplifier

NS4258

    NS4258是一款全差分输入,超低噪声,防失真,无需滤波器,5W×2双声道AB类D类切换音频功放。
    NS4258采用全差分输入设计,使得功放有较好的共模噪声抑制特性。
    NS4258在 5V的工作电压时,每个通道能够向2?负载提供5W的输出功率。
    NS4258内置过流保护、过热保护及欠压保护功能。
    NS4258提供eTSSOP-20 和SOP-16封装。
    NS4258概述:
        NS4258是一款全差分输入,超低噪声,防失真,无需滤波器,5W×2双声道AB类D类切换音频功放。
        NS4258采用全差分输入设计,使得功放有较好的共模噪声抑制特性。NS4258采用先进的技术,在全带宽范围内极大地提高信噪比,最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真,实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。
        AB/D类工作模式可通过一个控制管脚高低电平切换,以匹配不同的应用环境。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本.。
        NS4258在 5V的工作电压时,每个通道能够向2?负载提供5W的输出功率。NS4258内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,D类模式下高达85%以上的效率更加适合低电压,高功率输出的音频系统。
        NS4258提供eTSSOP-20 和SOP-16封装,额定的工作温度范围为-40℃至 85℃。


    NS4258主要特性:
    输出功率:3.2W×2(4Ω 负载), 5.2W ×2(2Ω 负载)
    超低底噪: 90uV
    工作电压范围:2.8V~5.5V
    0.05%THD(2 W 输出功率、5V 电源、2Ω 负载、ClassD)
    AB 类 D 类切换功能
    防失真(NCN)功能
    差分输入方式
    优异的“上电,掉电”噪声抑制
    高达 85%的效率
    过流保护、过热保护、欠压保护
    NS4258提供eTSSOP-20和SOP-16两种封装


    NS4258应用领域:
    蓝牙音响
    其他便携式音响

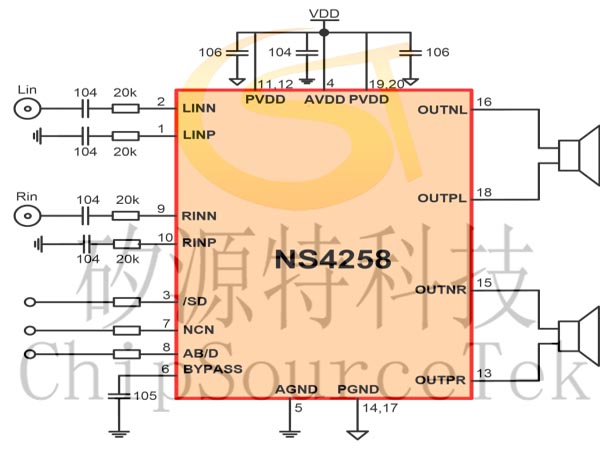

    NS4258典型应用电路图:




    NS4258 eTSSOP-20功放电路管脚脚位图:

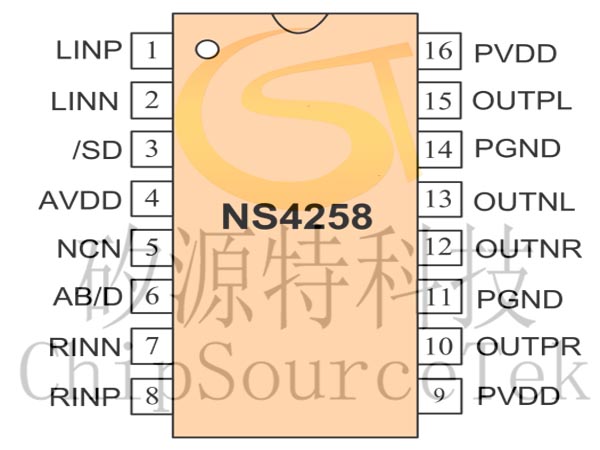

    NS4258 SOP-16功放电路管脚脚位图:



    NS4258

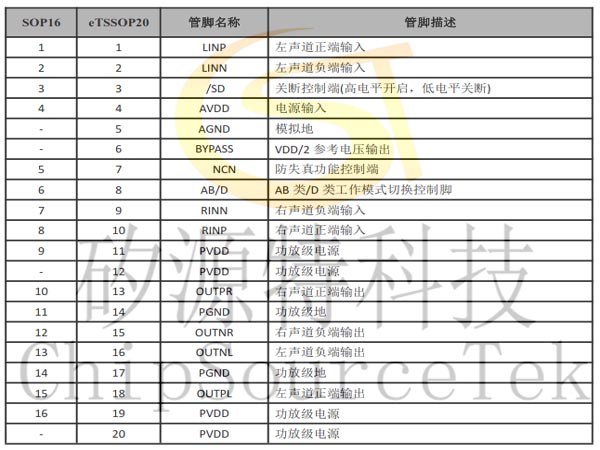

     eTSSOP-20/SOP-16功放封装引脚功能描述:

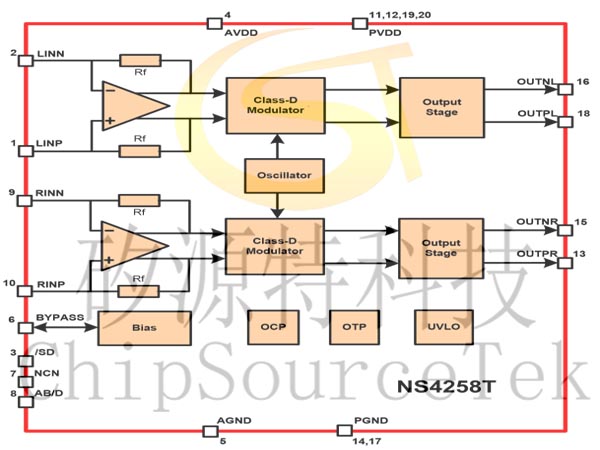

    NS4258原理框图:
