CLASS AB/D Switchable Power Amplifier

NS4263

    NS4263是一款带AB类/D 类工作模式切换功能、超低EMI、无需滤波器、3W双声道音频功放。另外,当耳机插头接入插孔时,音频功率放大器便以单端工作模式驱动立体声耳机。
    NS4263的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。

    NS4263提供SOP16和TSSOP20封装,额定的工作温度范围为-40℃至 85℃。
    NS4263概述:
        NS4263是一款带AB类/D 类工作模式切换功能、超低EMI、无需滤波器、3W双声道音频功放。
        另外,当耳机插头接入插孔时,音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在AB类或者D类工作模式之间切换,以匹配不同的应用环境。即使工作在D类模式 NS4263采用先进的技术,在全带宽范围内极大地降低了EMI干扰,最大限度地减少对其他部件的影响。为简化音频系统的设计,NS4263的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。
        NS4263无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4263 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达90%的效率更加适合于手机及其他便携式音频产品
        NS4263提供SOP16和TSSOP20封装,额定的工作温度范围为-40℃至 85℃。



    NS4263主要特性:
    AB 类/D 类工作模式切换功能
    工作模式和低功耗关断模式通过一线脉冲控制
    3W 输出功率
    0.1%THD(1W 输出功率、5V 电源)
    优异的全带宽 EMI 抑制能力
    优异的“上电,掉电”噪声抑制
    高达 90%以上的效率(D 类工作模式)
    工作电压范围:3.0V~5. 5V
    过流保护、过热保护、欠压保护
    立体声耳机放大模式
    NS4263提供SOP16和TSSOP20二种封装



    NS4263应用领域:
    手提电脑
    台式电脑
    低压音响系统


    NS4263典型应用电路图:




    NS4263 SOP16 封装管脚分配图

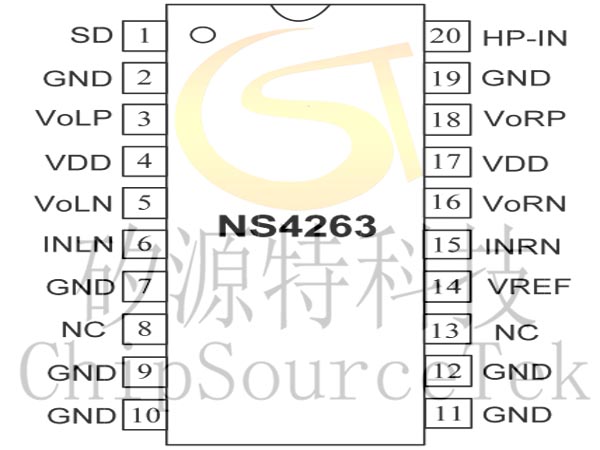

    NS4263 TSSOP20 封装管脚分配图


    NS4263

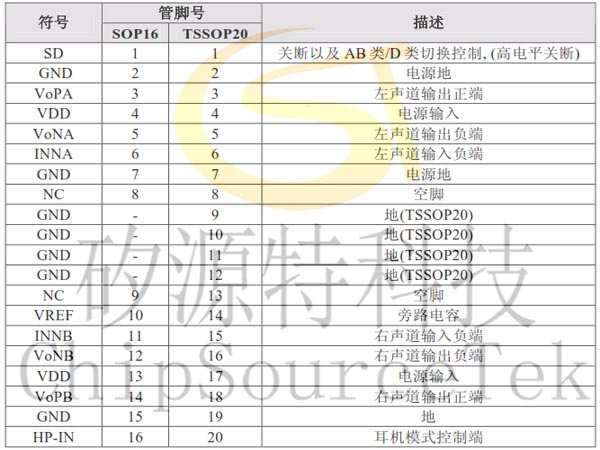

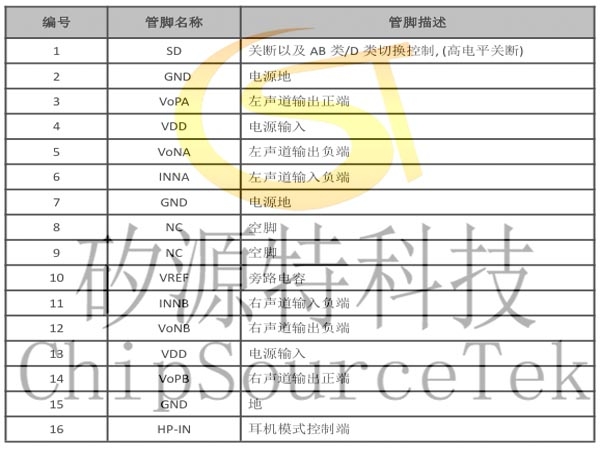

    管脚功能描述:

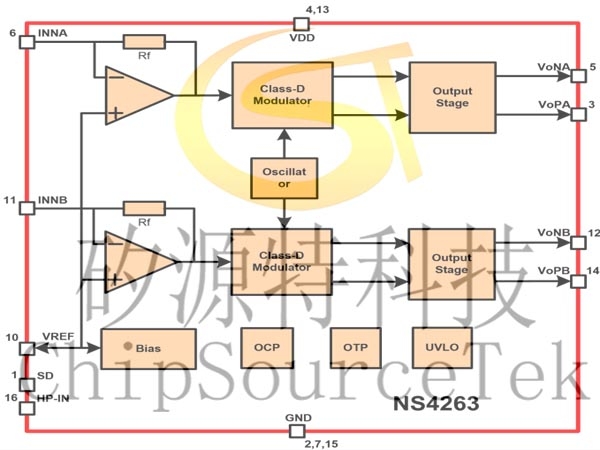

    NS4263原理框图:
