CLASS AB/D Switchable Power Amplifier

NS4162

   NS4162是一款带Noise gate控制功能,超低 EMI,双通道输入,单通道输出,可AB/D类工作模式切换的5W音频功放。
   NS4162在5V的工作电压时,每个通道能够向2?负载提供5W的输出功率。NS4162内置过流保护、过热保护及欠压保护功能。
   NS4162提供SOP-16封装,额定的工作温度范围为-40℃至 85℃。
    NS4162概述:
        NS4162是一款带Noise gate控制功能,超低 EMI,双通道输入,单通道输出,可AB/D类工作模式切换的5W音频功放。
        独特的Noise gate控制功能可以动态检测语音输入通道信号电平,当输入信号电平低到一定门限,功放自动Mute,彻底消除背景噪声的干扰,给听音者带来舒适的听音感受。语音与音乐信号完全分开通道输入,方便调试。
        AB/D类切换功能综合了AB类功放与D类功放优势,使得FM完全无干扰,而播放音乐时又达到高效率效果。
        另外,NS4162采用先进的技术,即使工作者D类模式,在全带宽范围内极大地降低了EMI干扰,最大限度地减少对其他部件的影响。
        NS4162在5V的工作电压时,每个通道能够向2?负载提供5W的输出功率。
        NS4162内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,高达90%以上的效率成为便携式扩音器最理想的选择。
        NS4162提供SOP-16封装,额定的工作温度范围为-40℃至 85℃。


    NS4162主要特性:
    5V 电源时的输出功率:3.0W(4? 负载), 4.0W(3? 负载), 5.0W (2? 负载)
    0.1%THD(1 W 输出功率、5V 电源、4? 负载)
    工作电压范围:3V~5.5V
    Noise gate 控制功能,消除背景噪声
    音频信号检测结果输出,作为判断输入信号有无的标志
    AB 类/D 类切换,无 FM 干扰
    高达 90%的效率(Class D)
    过流保护、过热保护、欠压保护
    NS4162提供SOP-16 封装


    NS4162应用领域:
    便携式扩音器

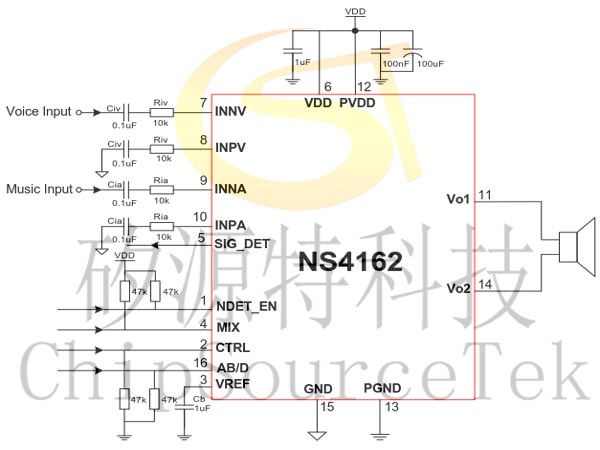

    NS4162典型应用电路图:

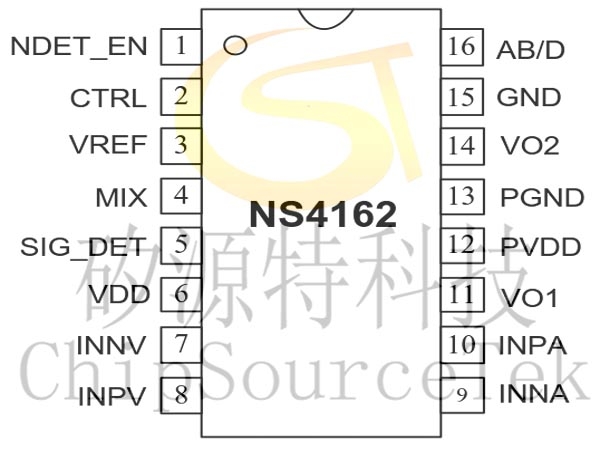

    NS4162管脚分配图:

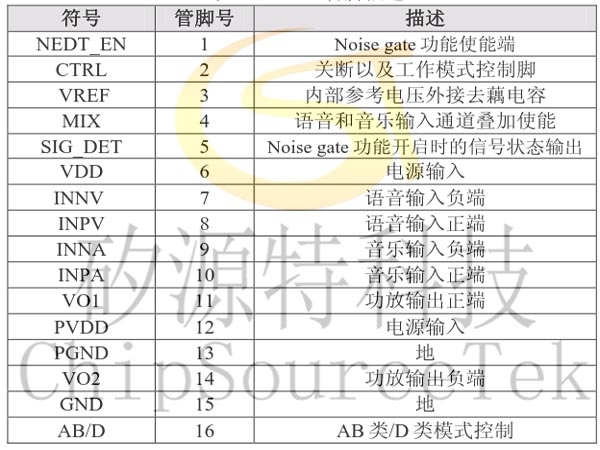

    NS4162管脚功能描述:

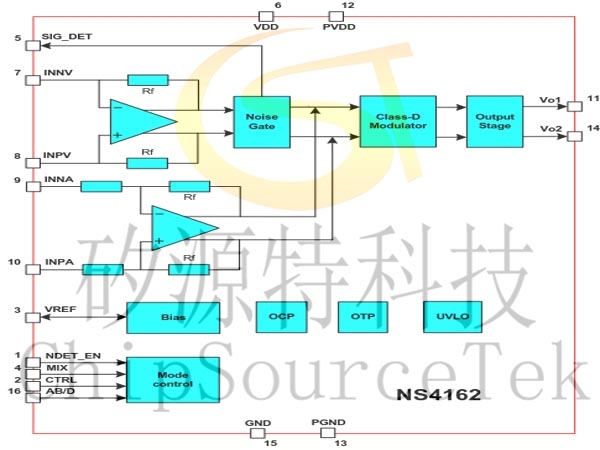

    NS4162原理框图:
