CLASS AB/D Switchable Power Amplifier

NS4196

    NS4196是一款AB/D类双模、防失真、数字音量控制、5W单声道音频功放。
    NS4196集成数字音量控制功能。通过两个按键就可以对音量进行控制。控制范围从-34dB 到22dB。NS4196内置过流保护、过温保护及欠压保护功能。
    NS4196在5V供电时,驱动2Ω负载能够提供5W输出功率。D类工作模式下效率高达90%以上。
    NS4196提供SOP16封装。
    NS4196概述
        NS4196是一款AB/D类双模、防失真、数字音量控制、5W单声道音频功放。
        AB/D类双工作模式可通过高低电平单独控制。AB/D类切换功能综合了AB类功放与D类功放优势,使得FM完全无干扰,而播放音乐时又达到高效率效果。独特的防失真(NCN)功能可以通过检测输出信号的失真,动态调整系统增益,不仅有效防止过载输出对喇叭的损坏,同时带来舒适的听觉感受。
        另外,也可以通过一线脉冲的方式只用一个管脚就可以控制AB/D类工作模式切换,防失真(NCN)功能打开与关闭以及功放打开与关闭(shutdown),应用简洁。
        NS4196集成数字音量控制功能。通过两个按键就可以对音量进行控制。控制范围从-34dB 到22dB。
        NS4196内置过流保护、过温保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
        NS4196在5V供电时,驱动2Ω负载能够提供5W输出功率。D类工作模式下效率高达90%以上,应用灵活,NS4196是便携式音频产品理想选择。
        NS4196提供SOP16封装,额定的工作温度范围为-40℃至 85℃。


    NS4196主要特性
    AB 类/D 类双工作模式
    防失真(NCN)功能
    一线脉冲控制功能
    32 级数字电子音量调节
    5W 输出功率(VDD=5V,RL=2Ω,THD=10%)
    0.1%THD(VDD=5V,Po=1W)
    效率η: 90%以上(Class D model)
    工作电压范围:3.0V~5. 5V
    NS4196提供SOP16 封装


    NS4196应用领域
    蓝牙音响
    其他便携音响


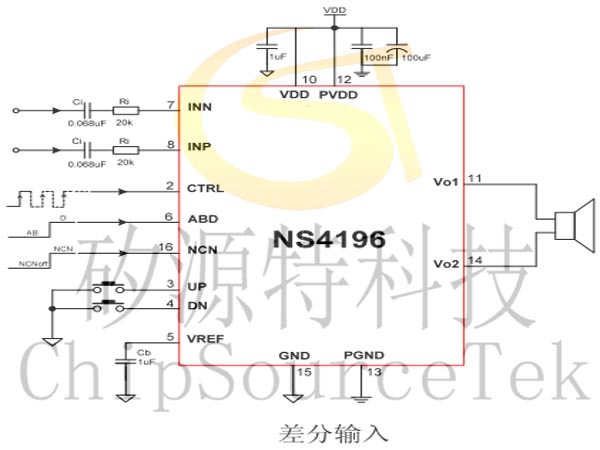

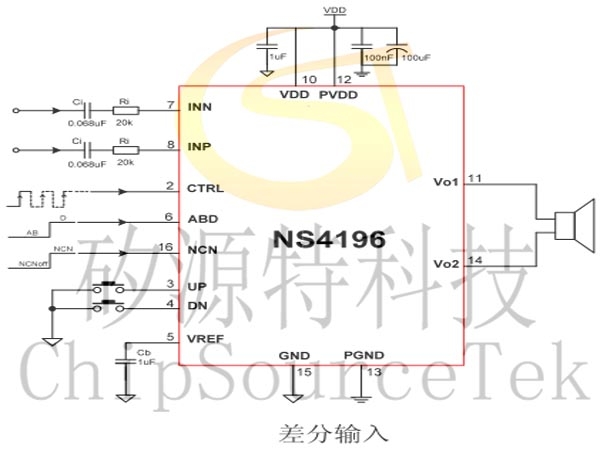

    NS4196差分端典型应用电路图:




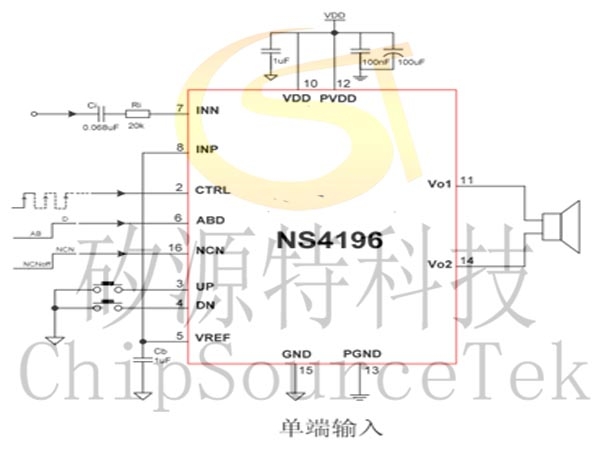

    NS4196单端典型应用电路图:

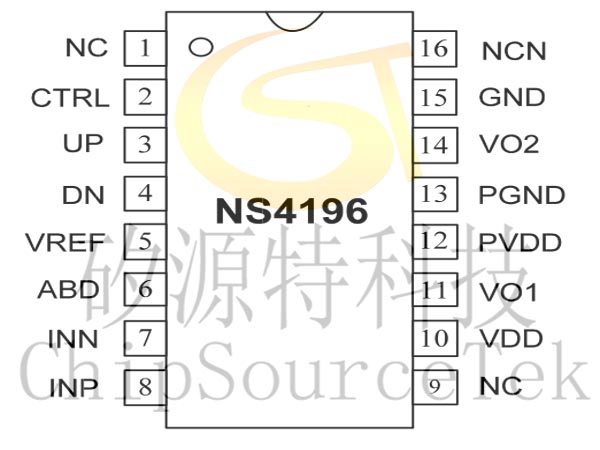

    NS4196管脚分配图:

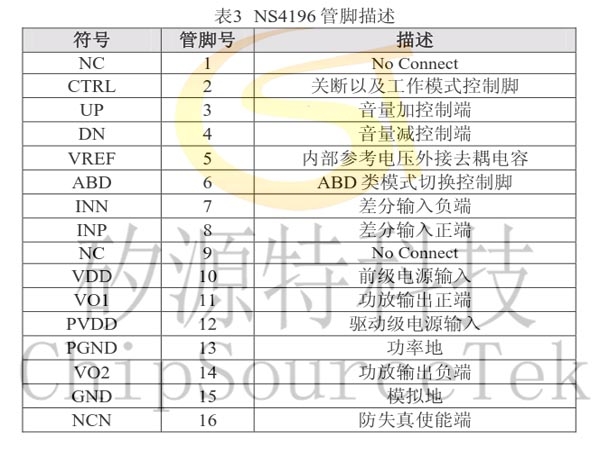

    NS4196脚位定义图:

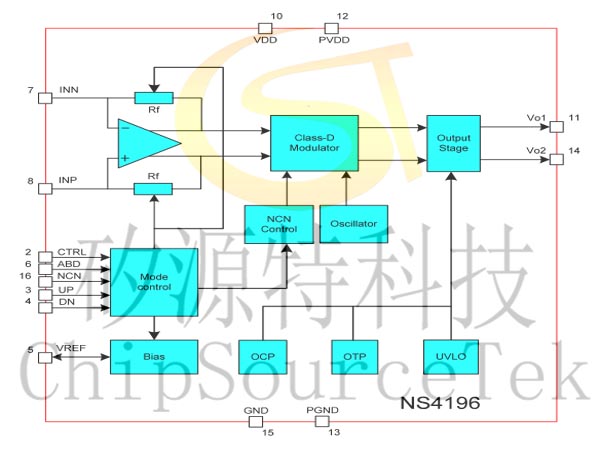

    NS4196框架结构图:
