CLASS AB

TRA8002A

    TRA8002A是一款音頻功率放大晶片.工作電壓2V~6V,以BTL的方式輸出,它內含降低上電瞬間與啟動/關閉產生pop聲的電路與過溫保護.
    TRA8002A概述:
        TRA8002A是一款音頻功率放大晶片.工作電壓2V~6V,以BTL的方式輸出,它內含降低上電瞬間與啟動/關閉產生pop聲的電路與過溫保護,

    TRA8002A特性:
    內置降低上電瞬間與啟動/關閉產生pop聲的電路
    增益可由外掛電阻調整
    寬廣的工作電壓 : 2V~6V
    低待機電流: 0.5uA
    過溫保護
    高輸出功率 Pout = 1.2W (VDD=5V, THD+N=1%,8ohm)
                       Pout = 2W (VDD=5V, THD+N=1%,4ohm)

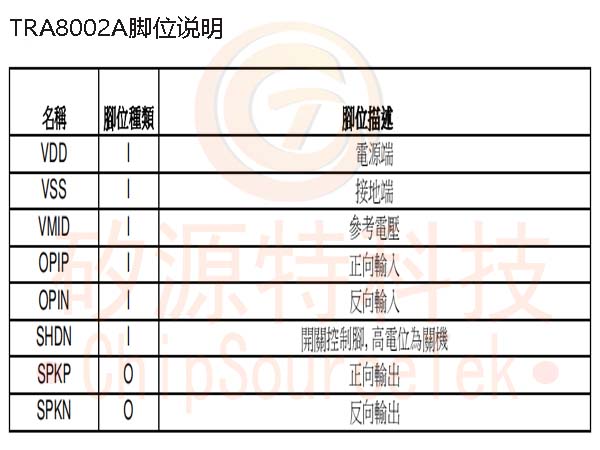

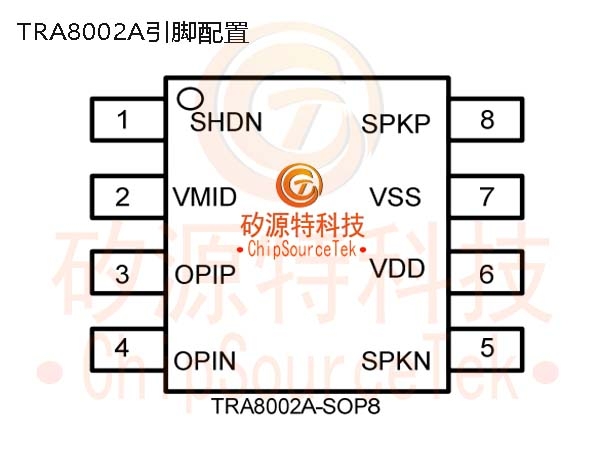

    TRA8002A引脚配置及说明:

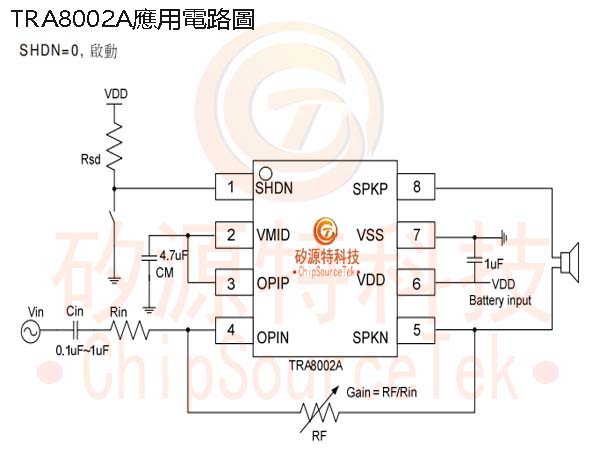

    TRA8002A應用電路圖:

    Rin&Cin是一組高通電路, fc= 1 / (2 π × Rin × Cin)
      Ex: Fc = 10hz, Cin = 0.1u, Rin = 1 / (2 π × 10 × 0.1u) = 159K ohm
            Fc = 10hz, Cin = 1u, Rin = 1 / (2 π × 10 × 1u) = 15.9K ohm
            **使用者可以調整Cin or Rin得到輸入訊號可通過的Fc.
    RF 是回授電阻, 可調整RF得到適合的增益. Gain = RF / Rin
    CM 是bypass 電容, 也可以調整上電時間
      Tmute ~ Rcon * CM, Rcon ~ 150Kohm, if CM=4.7uF, Tmute ~ 0.7S
