CLASS AB

HAA9212

    HAA9212是一颗单通道AB类音频功率放大器;在5V电源供电,THD+N=10%,4欧姆负载上可以输出2.55W的功率。
    HAA9212优异的噪声和THD指标可以提供高品质的音频信号放大;极少的外围元件就能提供芯片稳定工作,大大减少了PCB面积并降低成本。
    HAA9212具有极低的关断电流,极大的延长系统的待机时间;OTP保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9212提供DFN2*2_8L封装。
    HAA9212概述:
        HAA9212是一颗单通道AB类音频功率放大器;在5V电源供电,THD+N=10%,4欧姆负载上可以输出2.55W的功率。
        HAA9212优异的噪声和THD指标可以提供高品质的音频信号放大;极少的外围元件就能提供芯片稳定工作,大大减少了PCB面积并降低成本。
        HAA9212具有极低的关断电流,极大的延长系统的待机时间;OTP保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA9212提供DFN2*2_8L封装。

    HAA9212特性:
    输出功率:
      -2.55W(VDD=5.0V,RL=4Ω,THD+N=10%)
      -1.34W(VDD=3.7V,RL=4Ω,THD+N=10%)
    工作电压:2.5V to 5.5V
    低底噪:76μVrms(Gain=10V/V,A-weighted)
    低失真度
    开启、关闭POP-click抑制功能
    关机电流小于1uA
    过热保护功能

    HAA9212应用:
    便携式DVD
    笔记本电脑
    插卡音箱/USB音箱

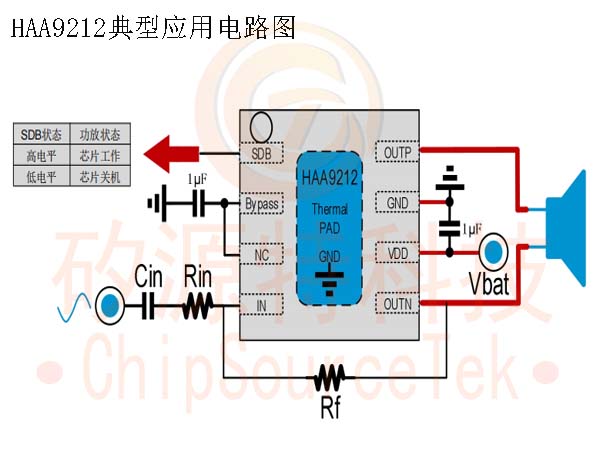

    HAA9212典型应用电路图:

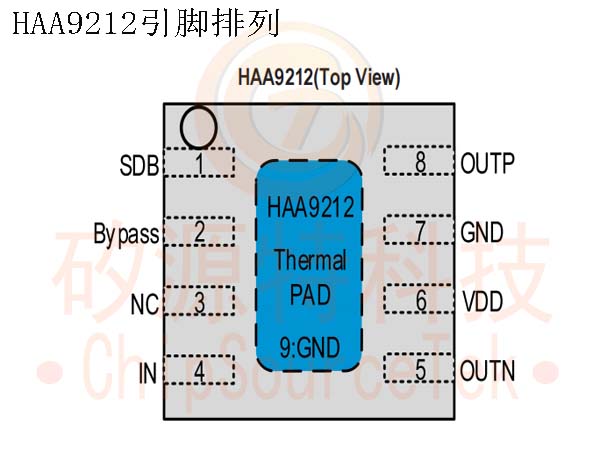

    HAA9212引脚排列:

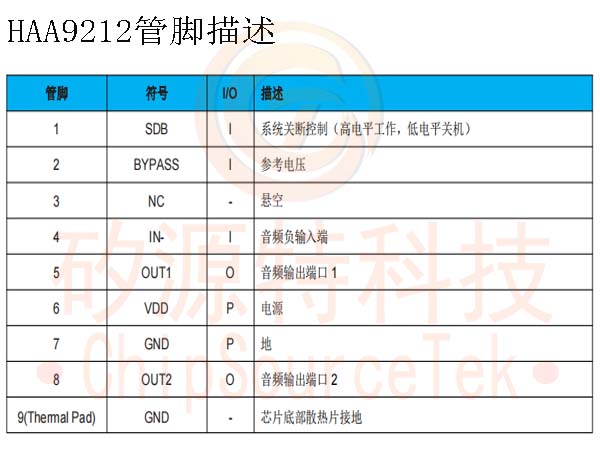

    HAA9212管脚描述:


    HAA9212订购信息:
    料号
    封装
    表面印字
    包装

    HAA9212

    DFN2*2_8L



    4000颗/盘(卷带)
