CLASS AB

NS4871

    NS4871 是一款 AB 类桥式输出音频功率放大器。其应用电路简单,只需极少数外围器件。
    NS4871 可以通过控制进入低功耗关断模式,从而减少功耗。增益带宽积高达 2.5M,并且单位增益稳定。
    NS4871 提供 eSOP8 封装。

    NS4871概述:
      NS4871 是一款 AB 类桥式输出音频功率放大器。其应用电路简单,只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络,eSOP8 封装,性能更稳定,更适合用于便携系统。
      NS4871 可以通过控制进入低功耗关断模式,从而减少功耗。增益带宽积高达 2.5M,并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益,方便应用。
      NS4871 提供 eSOP8 封装,额定的工作温度范围为-40℃至 85℃。



    NS4871特性.

    输出功率: 2. 5W(RL=4Ω,THD=10%)
    掉电模式漏电流小: 1uA(典型)
    高电平 ShutDown
    NS4871采用 eSOP8 封装
    外部增益可调
    电压范围 3.0V—5.25V
    不需驱动输出耦合电容、自举电容和缓冲网络
    单位增益稳定

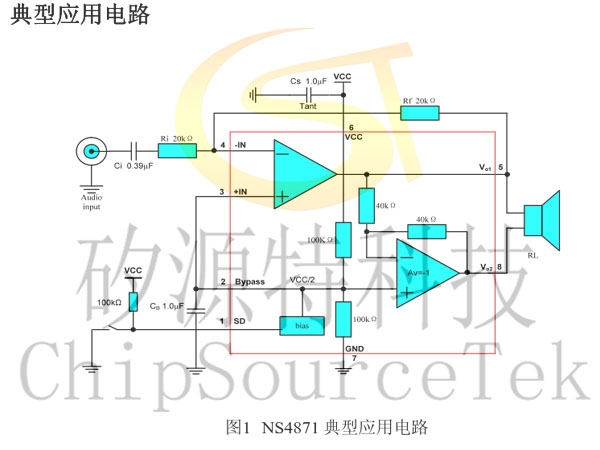

    NS4871典型应用电路图

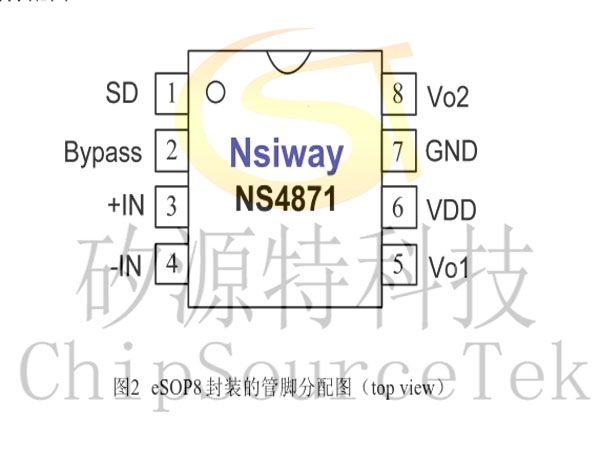

    NS4871管脚分配图:

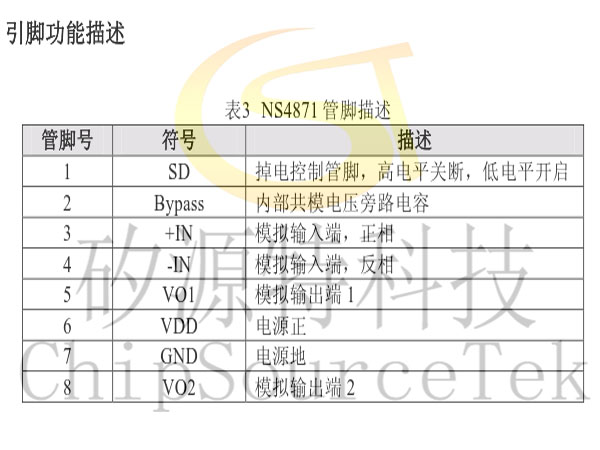

    NS4871管脚功能描述:
