Motor drive

TC118AH

    TC118AH是一颗单通道内置功率MOS全桥驱动, 驱动前进、后退、停止及刹车功能,内置迟滞热效应过热保护功能,低导通电阻(0.5Ω/1000mA)
    TC118AH最大连续输出电流可达1.8A,峰值2.5A,无需外围大滤波电容,只需小贴片电容,
    TC118AH采用DIP-8、SOP-8封装形。
    推荐使用CST6118CST6118 is recommended
    TC118AH概述:
        TC118AH是一颗单通道内置功率MOS全桥驱动, 驱动前进、后退、停止及刹车功能,内置迟滞热效应过热保护功能,低导通电阻(0.5Ω/1000mA)
        TC118AH最大连续输出电流可达1.8A,峰值2.5A,无需外围大滤波电容,只需小贴片电容,
        TC118AH采用DIP-8、SOP-8封装形。


    推荐使用CST6118CST6118 is recommended
    TC118AH
    特性:
    单通道内置功率 MOS 全桥驱动
    驱动前进、后退、停止及刹车功能
    内置迟滞热效应过热保护功能
    低导通电阻(0.5Ω/1000mA)
    最大连续输出电流可达 1.8A,峰值 2.5A
    无需外围大滤波电容,只需小贴片电容
    采用DIP-8、SOP-8封装形式

    TC118AH应用:
    玩具马达驱动
    电子锁
    电动牙刷
    电动茶具

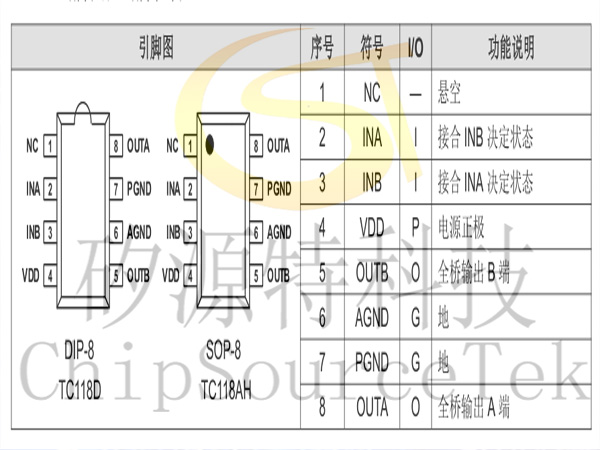

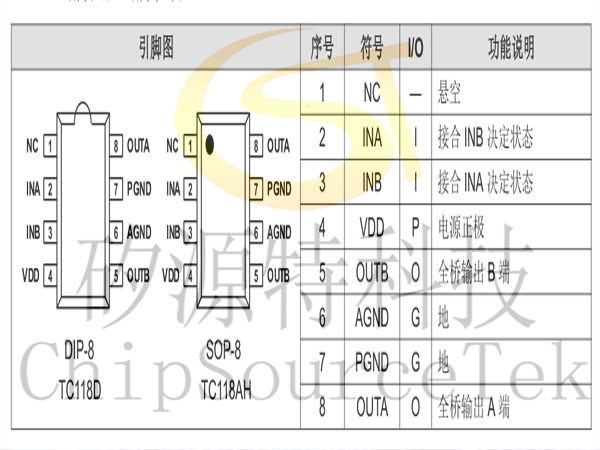

    TC118AH引脚图及引脚说明:

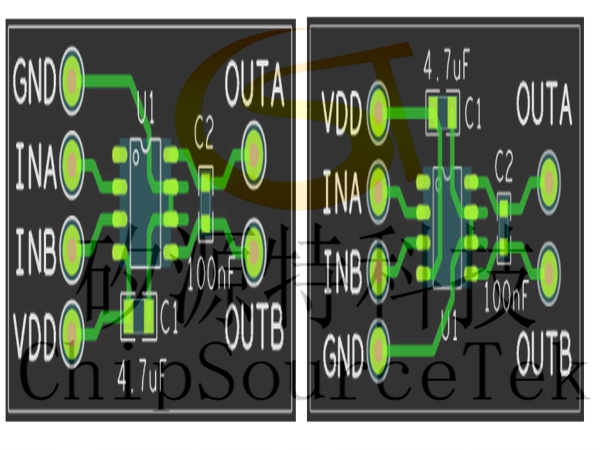

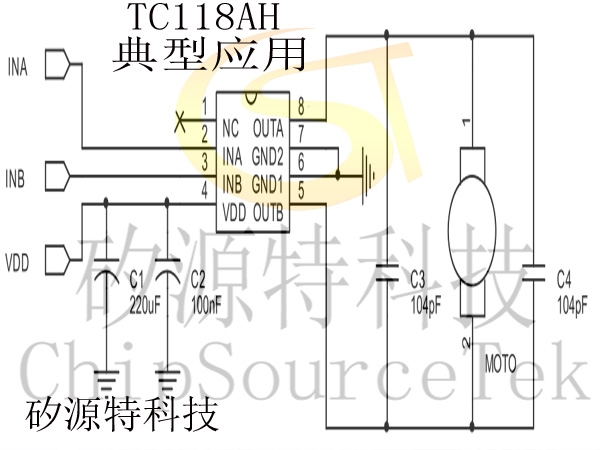

    TC118AH应用参考电路图及PCB布线指导:

        注:在不同的应用中,C1、C2 可考虑只装一个:在 3V 应用中建议用一个 1uF 或以上;在 4.5V 应用中建议用一个 4.7uF 或以上,均为使用贴片电容;在 6V 应用中建议用一个大电容 220uF+100nF 贴片电容;C2 均靠近IC 之 VDD 管脚放置且电容的负极和 IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近,但布线、走线却绕得很远(参考下图)。当应用板上有大电容在为其它芯片滤波时且离 TC118AH 较远也需按如上要求再放置一个小电容于 TC118AH 的 VDD 脚上。图中 C4(100nF)电容优先接于马达上,当马达上不方便焊此电容时,则将其置于 PCB 上(即 C3)。

    TC118AH使用注意事项:
    1、推荐电路及参数仅适用于普通玩具电机驱动,其它应用请根据实际情况来使用。
    2、持续电流驱动能力受封装形式、VDD 电压、芯片间公差、环境温度、PCB 材料厚度及大小等因素影响,规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
    3、TC118AH 采用 MOS 工艺设计制造,对静电敏感,要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
    4、马达启动瞬间的电流值建议不要超过芯片的峰值 2.5A。
    5、在编程时,INA 切换到 INB 时强烈建议在中间加一个至少 300nS 的刹车时间。

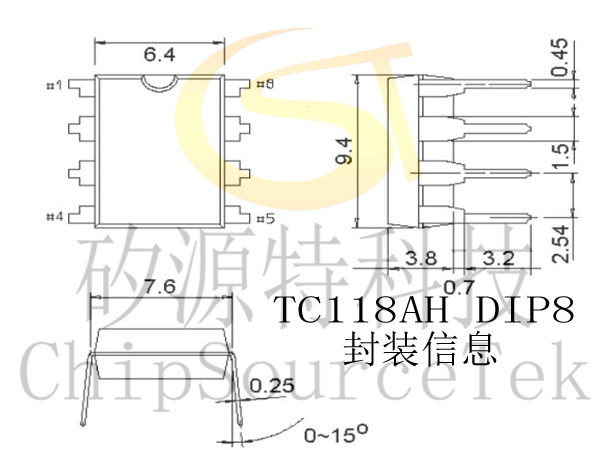

    TC118AH DIP8封装图:

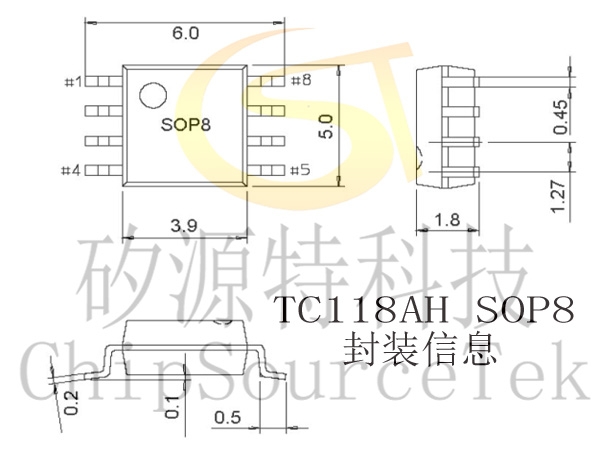

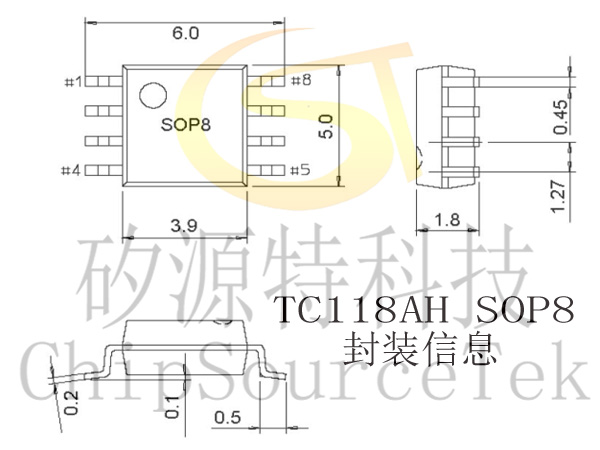

    TC118AH SOP8封装图:
