马达驱动

CST6118

    CST6118是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。

    CST6118内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。

    全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6118的应用范围更加广泛。

    CST6118提供SOP8封装。
    CST6118概述:
        CST6118是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。CST6118内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
        全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6118的应用范围更加广泛。
        CST6118提供SOP8封装。

    CST6118产品特性:
    采用单通道全桥功率驱动结构
    工作电压范围 (1.5V~7V)
    最大连续输出电流可达1.8A
    最大峰值输出电流可达2.5A

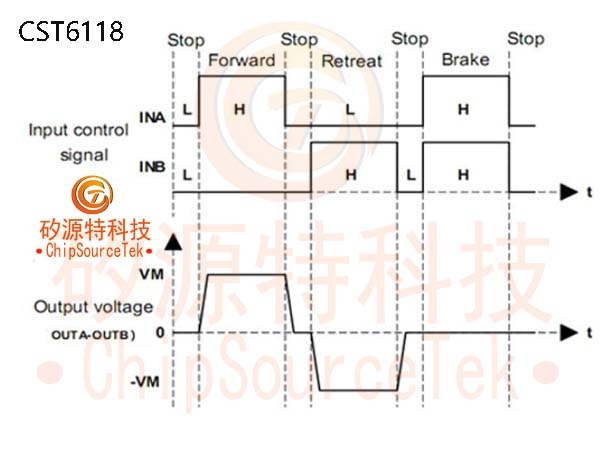

    包含正转/反转/停止/刹车等功能
    极低的静态电流  (typ.0.1uA)
    内置带迟滞效应的热保护功能  (TSD)
    CST6118提供SOP8封装

    CST6118产品应用:
    玩具直流刷式电机驱动
    电动牙刷
    电子锁
    玩具马达驱动
    车载支架
    遥控车
    成人情趣用品
    车载支架

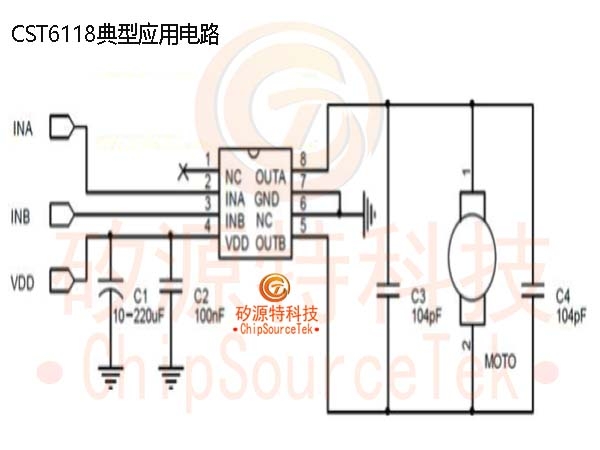

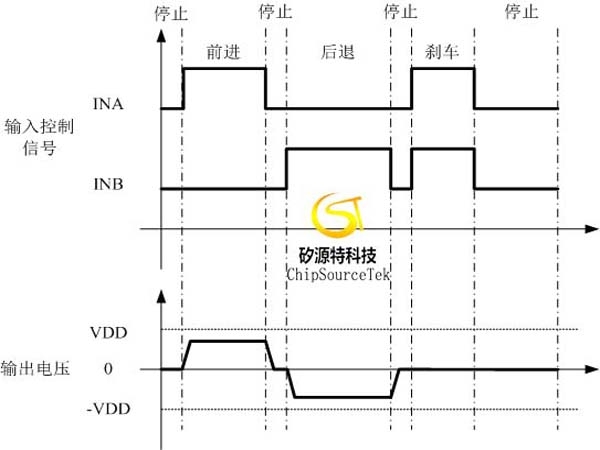

    CST6118典型应用电路图:

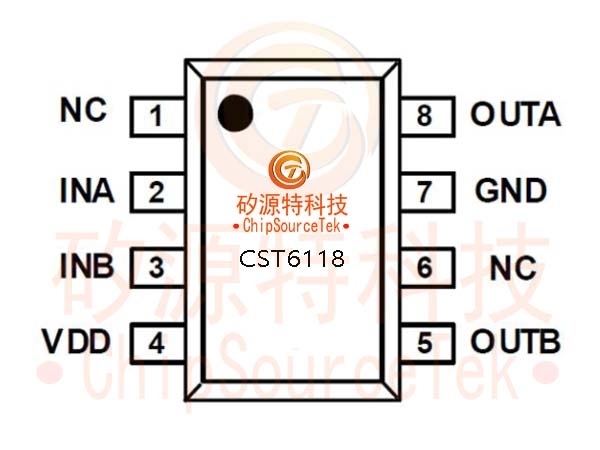

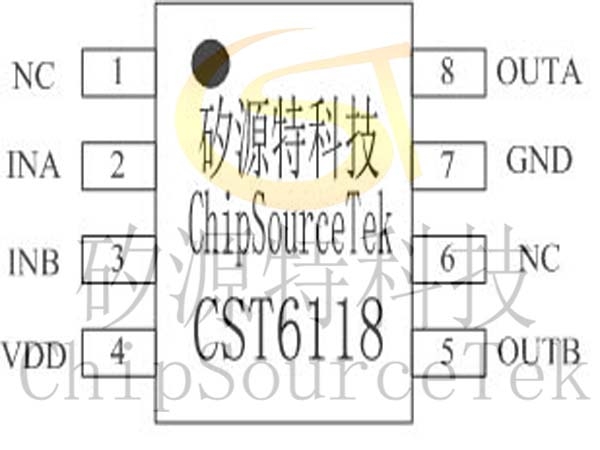

    CST6118引脚示意图及引脚定义:

    序号 引脚名称 输入/输出 引脚说明
    1 NC -- 悬空脚
    2 INA I 控制信号A输入端
    3 INB I 控制信号B输入端
    4 VDD I 电源
    5 OUTB O 驱动B输出端
    6 NC -- 悬空脚
    7 GND I
    8 OUTA O 驱动a输出端

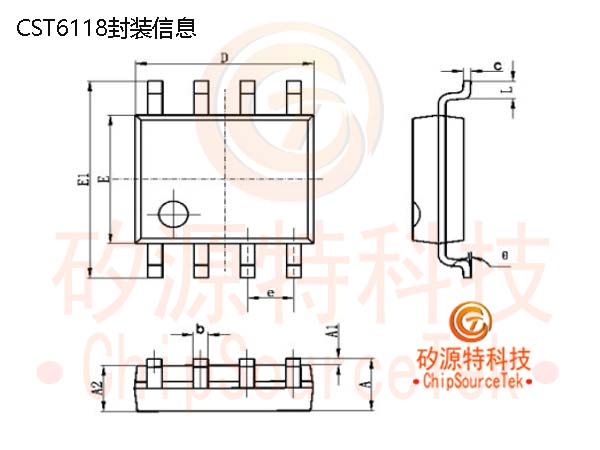

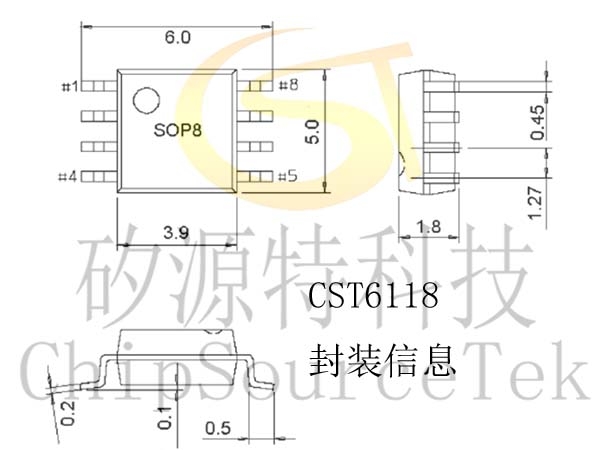

    CST6118封装信息:
