DSP Reverberation

CD4052

 CD4052是一块带有公共使能输入控制位的2路四选一模拟开关电路。
 CD4052 主要应用于模拟多路选择开关、数字多路选择开关及信号选通。
 CD4052封装形式:DIP16 / SOP16 / SSOP16 / TSSOP16
    CD4052概述:
        CD4052 是一块带有公共使能输入控制位的双路四选一模拟开关电路。
        每一个多路选择开关都有 四个独立的输入/输出(Y0 到 Y3)、一个公共的输入/输出端(Z)和选择输入端(A)。公共使能输入 控制位包括两个选择输入端 A0、A1和一个低有效的使能输入端 E 。
        每一路都包含了四个双向模拟开关,开关的一边连接到独立输入/输出(Y0 到 Y3),另一边连接 到公共输入/输出端(Z)。 当 E 为低电平时,四个开关中的其中一个被 A0 和 A1 选通(低阻导通态)。当 E 为高电平时,所 有开关都处于高阻关断态,与 A0 和 A1 无关。
         VDD和 VSS是连接到数字控制输入(A0、A1 和 E )的电源电压。 (VDD-VSS)的范围是 3~9V,模拟输入输出(Y0~Y3 和 Z)能够在最高 VDD,最低 VEE之间变 化。(VDD - VEE)不会超过 12V。 对于用做数字多路选择开关,VEE 和 VSS是连在一起的(通常接地)。
         CD4052 主要应用于模拟多路选择开关、数字多路选择开关及信号选通。
         CD4052 封装形式:DIP16 / SOP16 / SSOP16 / TSSOP16

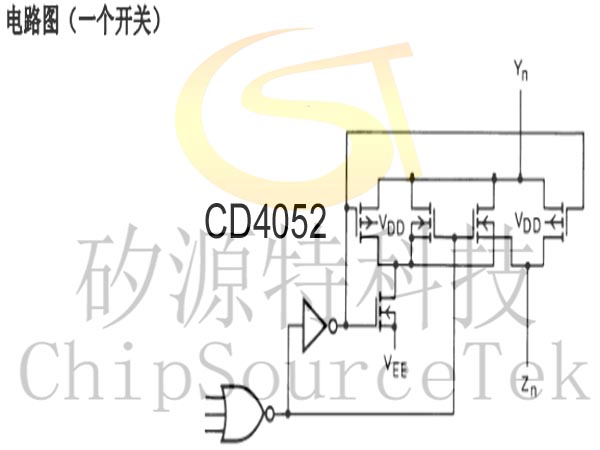

    CD4052典型应用电路图:

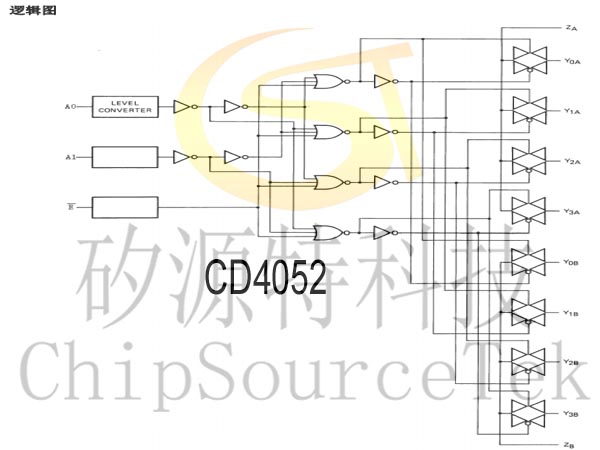

    逻辑图:


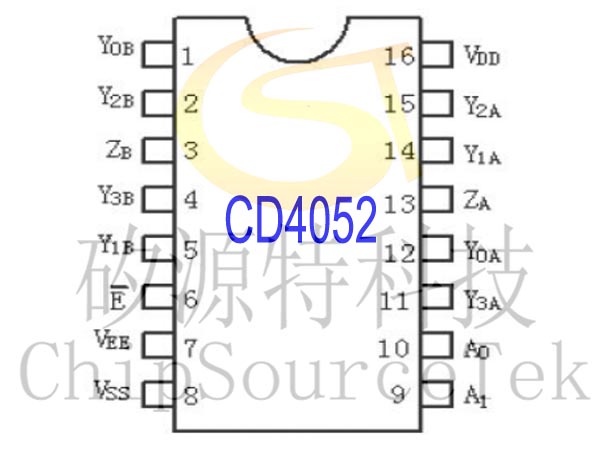

    CD4052引脚分布:



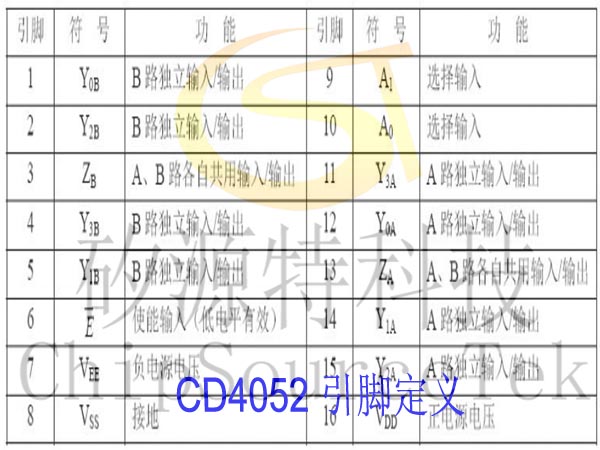

    CD4052引脚定义:


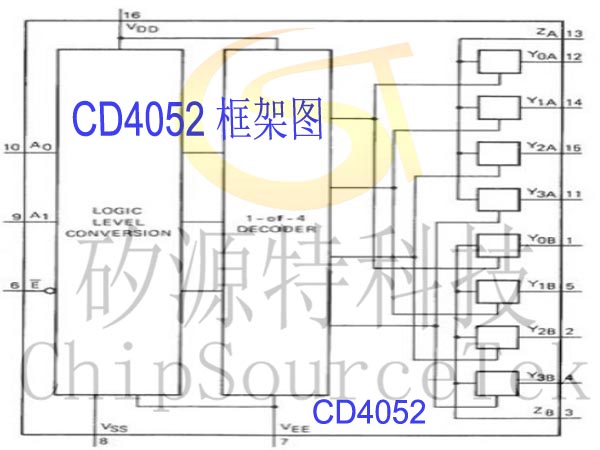

    CD4052功能框图:


    CD4052封装图:

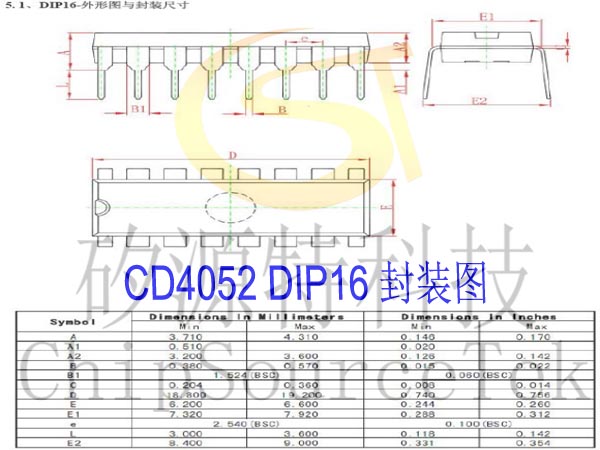

    CD4052 DIP16 :


    CD4052 TSSOP16:




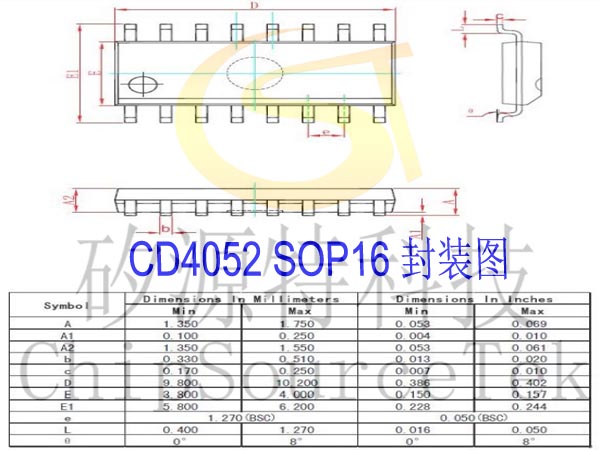

    CD4052 SOP16 :
