Electronic cigarette chip

FM8023B

    FM8023B 是一款高集成度的高性能可充电电子烟控制芯片,该芯片采用ASIC设计,工作状态十分稳定,不会有MCU 方案的死机现象,也不会出现因低于临界电压而引起的芯片无法复位现象,芯片带有发热丝短路保护功能,在发热丝短路时输出截止。
    FM8023B内部集成稳压管和功率管,无需外挂MOS,外围应用电路简单,加工方便,降低损耗,系统成本低;芯片采用 DFN-6(3*2*0.85mm)封装,在封装体积较小的同时能够达到较好的散热效果。
    FM8023B概述:
        新型非燃烧型电子香烟采用最新的微电子技术及雾化技术从艾草等天然植物中提取植物精华,并将其雾化成烟雾状,供抽烟者吸食。该提炼出的植物精华吸食口味与普通烟草燃烧的味道相同,但是不含有普通烟草燃烧时所产生的有毒物质,所以它既能满足抽烟族吞云吐雾的享受,又对吸烟者无任何危害,更大的成就在于这种健康的电子香烟能消除二手烟对吸烟者周围人的危害,正因为如此,健康电子烟正在真正逐步成为传统香烟的替代品,为此,我司特地研发了一款可充电电子烟专用芯片——FM8023B,该芯片采用ASIC设计,工作状态十分稳定,不会有MCU 方案的死机现象,也不会出现因低于临界电压而引起的芯片无法复位现象,芯片带有发热丝短路保护功能,在发热丝短路时输出截止。FM8023B省电模式下功耗极低,静态电流维持在5uA以下,同时该芯片具有可视化的LED工作指示功能,一个LED灯可指示丰富的状态,包括正常充电状态、充电充饱状态、吸烟超时状态、电池欠压状态、过流/短路状态,以及吸烟时渐亮和渐灭效果。FM8023B充电性能优越,具有完善的电池保护功能和高精度的充电电压误差检测,集成了涓流、恒流、恒压三段式充电管理,充电输入可直接从USB端口取电,恒流充电电流默认340mA,无需外部电阻设置。当锂电池电压小于2.7V(典型值)时为涓流充电(充电电流为55mA),可确保不损坏电池,当电池电压充至2.7V(典型值)以上时,开始大电流恒流充电(充电电流340mA),当电池电压接近4.2V时,充电电流逐步下降,最终进入恒压模式直到电池充饱。
        FM8023B内部集成稳压管和功率管,无需外挂MOS,外围应用电路简单,加工方便,降低损耗,系统成本低;芯片采用 DFN-6(3*2*0.85mm)封装,在封装体积较小的同时能够达到较好的散热效果。

    FM8023B特点:
    省电模式下,静态电流小(<5uA)
    内含短路保护功能(SCP)
    内含欠压保护功能(UVLO)
    内含过热保护功能(OTP)
    完善的 LED 工作指示功能
    宽电压4.5-5.5V充电,充电性能优越,可直接于USB接口充电
    充电电压检测误差精度高
    充电过程涓流充电、恒流充电、恒压充电智能切换,
    确保充电过程中电池的安全
    特制的电子开关,超强的抗干扰性能,敲击、振动、
    高分贝声音和磁场等都不会影响开关的正常工作,性能稳定可靠
    系统外围应用电路简单,仅需一颗 LED 灯,二颗电容,成本极低
    采用ASIC设计,工作状态稳定
    采用DFN-6(3*2*0.85mm)封装

    FM8023B应用:
    可充电电子烟

    FM8023B封装形式:
    DFN-6(3*2*0.85mm)

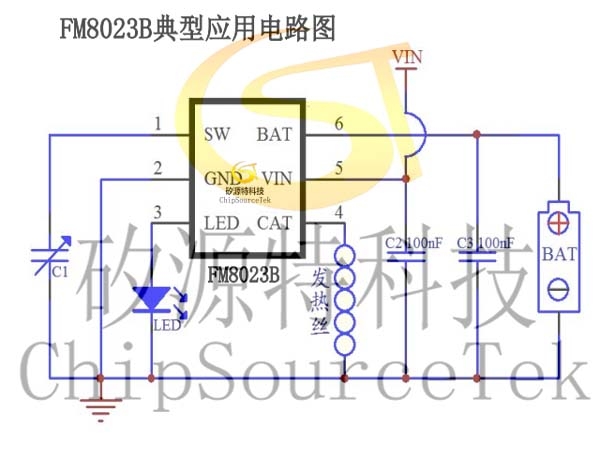

    FM8023B典型应用电路图:

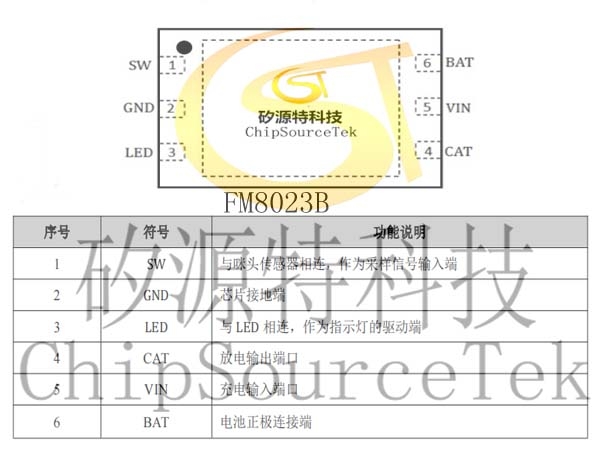

    FM8023B管脚配置及说明:
