LDO

SC6219

    SC6219系列是以CMOS工艺制造的高精度,低噪音,快速响应低压差线性稳压器。

   SC6219系列的稳压器内置固定的参考电压,误差修正电路,限流电路,相位补偿电路以及低内阻的MOSFET,达到高纹波抑制,低输出噪音,快速响应低压差的性能。

    SC6219 系列兼容体积比钽电容更小的陶瓷电容,而且不需使用 0.1μF 的 By-pass 电容,更能节省空间,降低了成本。因具有高精度的输出稳定性,以及快速瞬态响应性能,从而能应付负载电流的波动,所以特别适合应用在手持设备及射频产品上。通过控制芯片上的CE脚,可将输出关断,关断输出后的静态电流只有0.1uA(Typ值),从而大大降低了功耗。
    SC6219概述:
        SC6219系列是以CMOS工艺制造的高精度,低噪音,快速响应低压差线性稳压器。该系列的稳压器内置固定的参考电压,误差修正电路,限流电路,相位补偿电路以及低内阻的MOSFET,达到高纹波抑制,低输出噪音,快速响应低压差的性能。
        SC6219 系列兼容体积比钽电容更小的陶瓷电容,而且不需使用 0.1μF 的 By-pass 电容,更能节省空间,降低了成本。因具有高精度的输出稳定性,以及快速瞬态响应性能,从而能应付负载电流的波动,所以特别适合应用在手持设备及射频产品上。通过控制芯片上的CE脚,可将输出关断,关断输出后的静态电流只有0.1uA(Typ值),从而大大降低
    了功耗。

    SC6219特性:
    高精度输出电压:±2.0%;
    可选择输出电压:1.8V~5.0V;
    极低的静态电流(Typ.=15μA);
    极低的关断电流(Typ.=0.1μA);
    输入稳定性好:Typ.=0.2%/V;带载能力强:当 Vin=4.3V 且 Vout=3.3V 时,Iout=300mA;
    内置过流保护和负载短路保护;
    兼容陶瓷电容;
    封装形式:SOT89-5、SOT23-5

    SC6219应用:
    智能手机/移动电话
    数码相机/摄像机
    蓝牙及其他射频产品
    电池供电设备
    便携式消费类设备

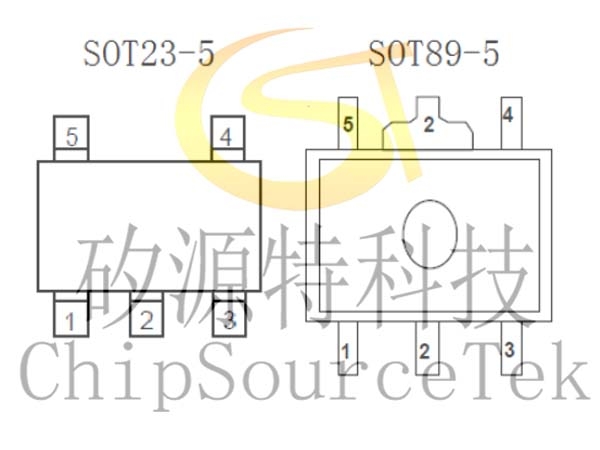

    SC6219封装形式 :

    SC6219管脚定义功能:
    管脚序号

    管脚定义

    功能说明
    封装
    SOT23-5
    SOT89-5
    1
    4
    VIN
    输入端
    2
    2
    VSS
    接地端
    3
    3
    CE
    使能端
    4
    1
    NC
    5
    5
    VOUT
    输出端

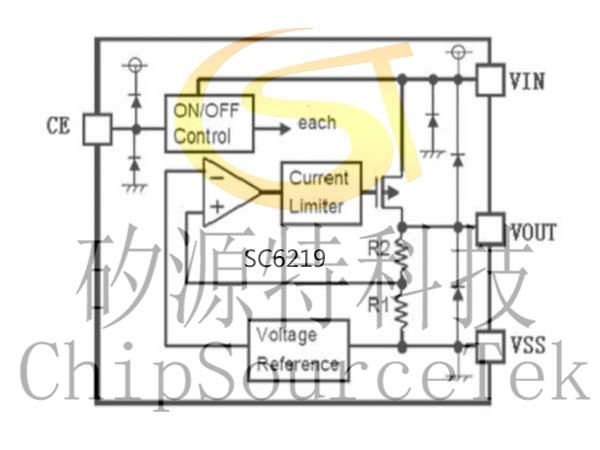

    SC6219功能框图:

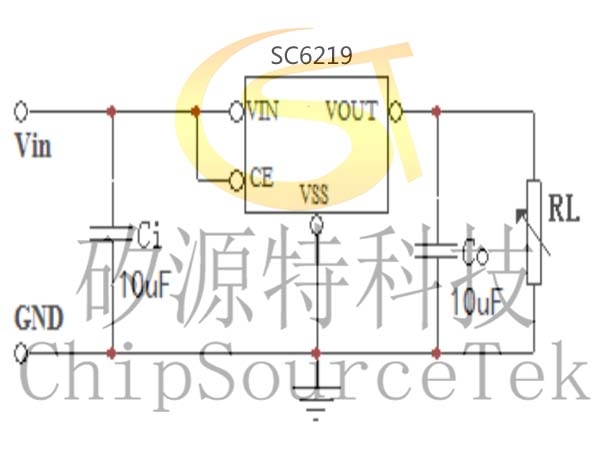

    SC6219典型应用:
