LDO

ME6228

ME6228  150mA带载、0.8uA低功耗、 30V高耐压线性稳压器

ME6228 是一款采用 CMOS 工艺制作的低压差、低功耗线性稳压器,内置基准电路、误差放大器以及反馈电阻网络。 ME6228 输入电压最高达到 30V,输出电流最大 150mA。内部反馈电压可以设置固定输出电压,电压范围从1.5V到12V。

ME6228A18M3G,ME6228A25M3G,ME6228A28M3G,ME6228A30M3G,ME6228A33M3G,ME6228A33PG,ME6228A33TG,ME6228A36M3G,ME6228A36PG,ME6228A40M3G,ME6228A40PG,ME6228A50PG,ME6228A50M3G
    ME6228  150mA带载、0.8uA低功耗、 30V高耐压线性稳压器
    ME6228A18M3G,ME6228A25M3G,ME6228A28M3G,ME6228A30M3G,ME6228A33M3G,ME6228A33PG,ME6228A33TG,ME6228A36M3G,ME6228A36PG,ME6228A40M3G,ME6228A40PG,ME6228A50PG,ME6228A50M3G


    ME6228概述:
      ME6228 是一款采用 CMOS 工艺制作的低压差、低功耗线性稳压器,内置基准电路、误差放大器以及反馈电阻网络。 ME6228 输入电压最高达到 30V,输出电流最大 150mA。内部反馈电压可以设置固定输出电压,电压范围从1.5V到12V。


    ME6228应用信息:
    输入输出电容的选择
        陶瓷电容由于其高容值、低成本特性使其适用于更小的体积的应用,其高纹波电流、高电压额定值 、低 ESR 等特性使其更佳适用于转换器的应用。运用陶瓷电容可以获得低输出电压纹波和小的外围电路尺寸。选择 X5R 或者 X7R型号作为输出和输入电容,这些型号的电容有更好的温度和电压特性。
        但是在陶瓷电容作输入电容时,当 VIN 电压大于 15V 时,热插拔在 VIN 管脚处产生的高压尖峰可能会超过 40V,有可能会造成芯片的永久性损坏。因此,我们建议,客户在 VIN>15V 的应用中,使用吸收上电尖峰性能更好的电解电容或者钽电容,可以有效地保护芯片,提高系统可靠性。
        当 VIN 上电电压非常迅速时,芯片内部电路来不及响应时,输出电压容易出现超过额定输出电压的情况,即输出过冲。 当系统出现输出电压过冲时,可以利用增加输出电容(20~100uF) 来减少这种过冲。
        特别注意:当电源快速启动或者电源发生波动时,输出电压都可能会有过冲现象。请务必在实际应用环境中对电源启动时的输出电压过冲现象进行充分实测验证后再决定使用。


    ME6228特点:
    高输入电压: 高达30V
    输超低静态电流: 0.8uA (Typ)
    输出电压范围: 1.5~12V
    输出电压精度:
        ±1%(VOUT =1.8V、 3.3V、 3.6V、 4.0V、 5.0V)
        ±2%(其他电压值)
    输出电流: IOUT = 150mA
              ( VIN = 4.8V & VOUT =3.3V)
    短路电流: 18mA
    低温度系数
    采用低ESR的陶瓷电容输出稳定


    ME6228应用场合:
    电池供电设备
    音频视频设备
    通信设备


    ME6228封装形式:
    3-pin SOT23-3
    SOT89-3
    TO92

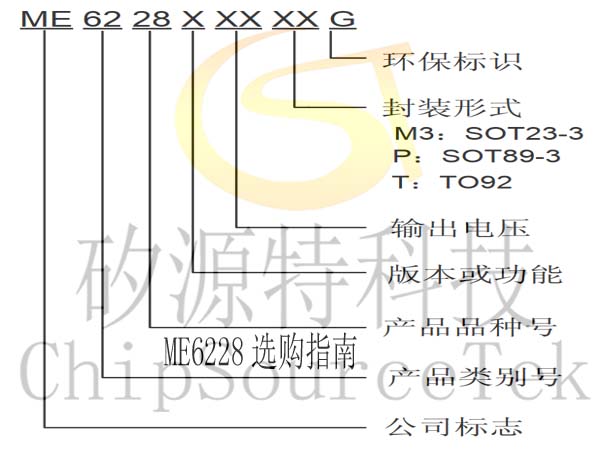

    ME6228选购指南:

    产品型号 产品说明

    ME6228A18M3G

    VOUT =1.8V±1%;封装形式: SOT23-3

    ME6228A25M3G

    VOUT =2.5V±2%;封装形式: SOT23-3

    ME6228A28M3G

    VOUT =3.0V±2%;封装形式: SOT23-3

    ME6228A30M3G

    VOUT =3.0V±2%;封装形式: SOT23-3

    ME6228A33M3G

    VOUT =3.3V±1%;封装形式: SOT23-3

    ME6228A33PG

    VOUT =3.3V±1%;封装形式: SOT89-3

    ME6228A33TG

    VOUT =3.3V±1%;封装形式: TO92

    ME6228A36M3G

    VOUT =3.6V±1%;封装形式: SOT23-3

    ME6228A36PG

    VOUT =3.6V±1%;封装形式: SOT89-3

    ME6228A40M3G

    VOUT =4.0V±1%;封装形式: SOT23-3

    ME6228A40PG

    VOUT =4.0V±1%;封装形式: SOT89-3

    ME6228A50PG

    VOUT =5.0V±1%;封装形式: SOT89-3

    ME6228A50M3G

    VOUT =5.0V±1%;封装形式: SOT23-3

    注: 如需其他电压值或封装形式,请联系我司销售人员。

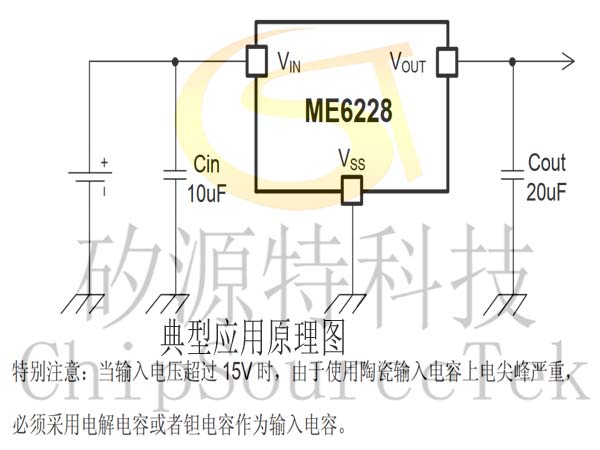

    ME6228典型应用原理图:

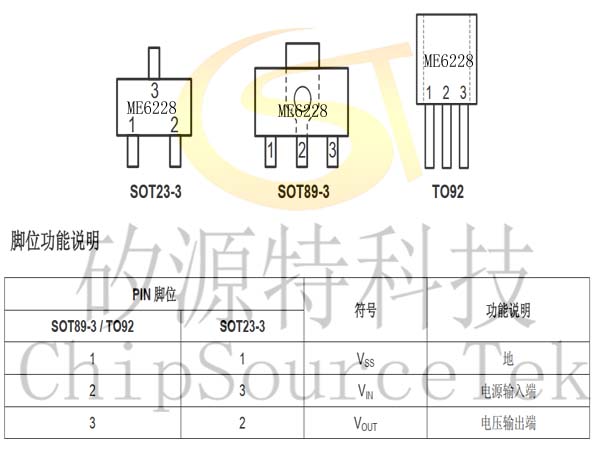

    ME6228产品脚位图:

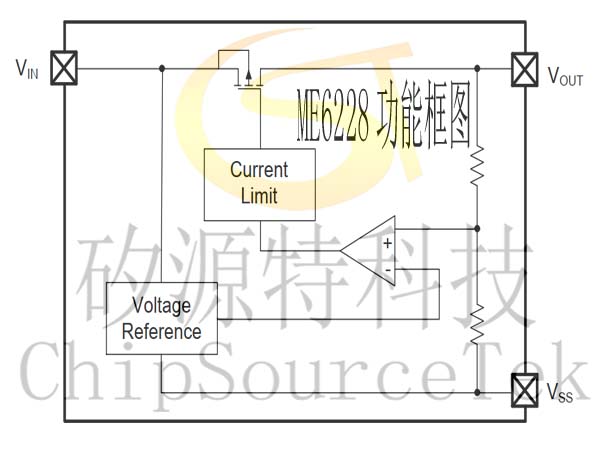

    ME6228功能框图:

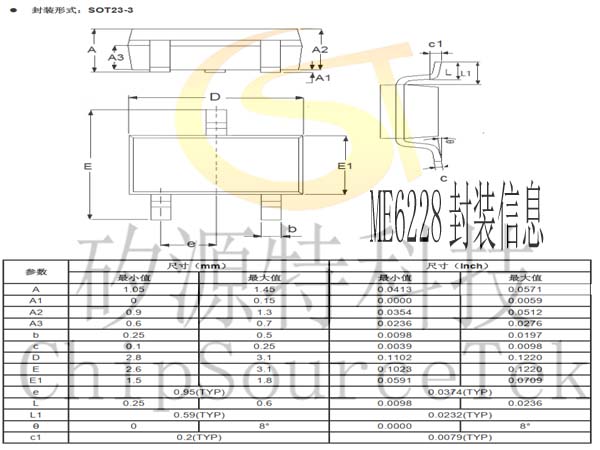

    ME6228封装信息:SOT23-3:

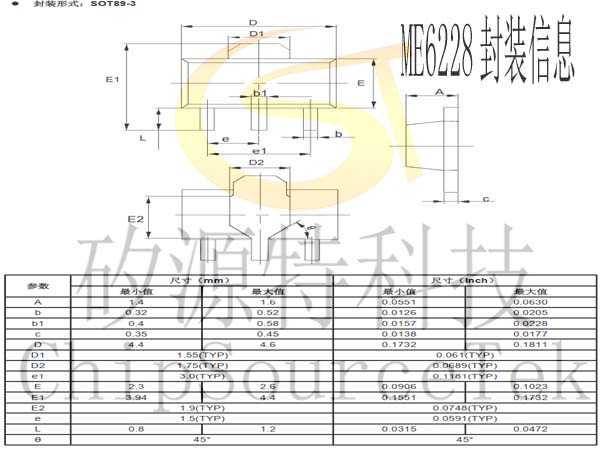

    ME6228封装信息:SOT89-3

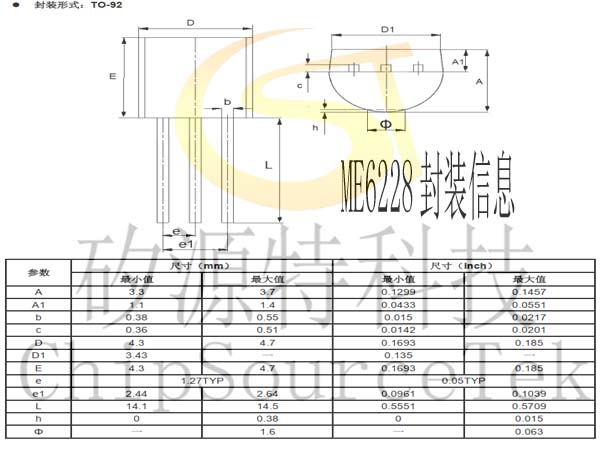

    ME6228封装信息:TO-92:
