LDO

SC6206

    SC6206系列是高纹波抑制率、低功耗、低压差,具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流(6.0μA Typ.),它们能在输入、输出电压差极小的情况下提供250mA的输出电流,并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小,这些器件特别适用于希望延长电池寿命的电池供电类产品,如计算机、消费类产品和工业设备等。
    SC6206产品概述:
        SC6206系列是高纹波抑制率、低功耗、低压差,具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流(6.0μA Typ.),它们能在输入、输出电压差极小的情况下提供250mA的输出电流,并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小,这些器件特别适用于希望延长电池寿命的电池供电类产品,如计算机、消费类产品和工业设备等。

    SC6206产品特性:
    高精度输出电压:±2.5%
    输出电压:1.5V~5.0V(步长 0.1V)
    极低的静态偏置电流(Typ.=6.0μ A)
    低的温度调整系数
    最高输入电压可达 8V
    带载能力强:当 Vin=4.3V 且 Vout=3.3V 时,Iout=250mA
    可以作为调整器和参考电压来使用
    输入稳定性好:Typ. 0.03%/V
    封装形式:SOT89-3、SOT23-3

    SC6206产品应用:
    电池供电系统
    无绳电话设备
    无线控制系统
    便携/手掌式计算机
    便携式消费类设备
    便携式仪器
    汽车电子设备
    电压基准源

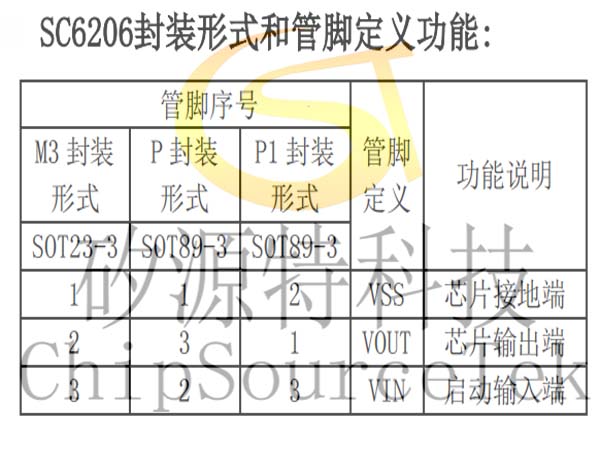

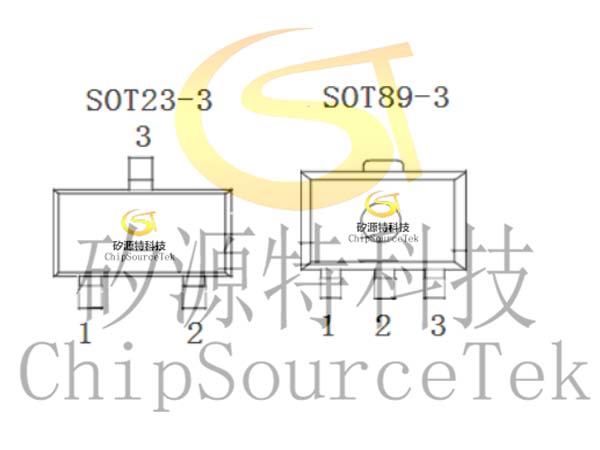

    SC6206封装形式和管脚定义功能:



    SC6206型号选择:

    名称

    型号

    最高输入电压(V)

    输出电压(V)

    容差

    封装形式

    SC6206XXX
    SC6206Pxx
    8
    1.5,1.8,2.5,
    2.7,3.0,3.3,
    3.6,4.4,5.0
    ±3%
    TO92
    SOT89-3
    SOT23-3

    型号选择说明:XXX—第 个“X”封装形式,PM3P1;第 个“XX”输出电压值。
    如: SC6206P30,就是 3.0V 输出电压,SOT89-3 封装。

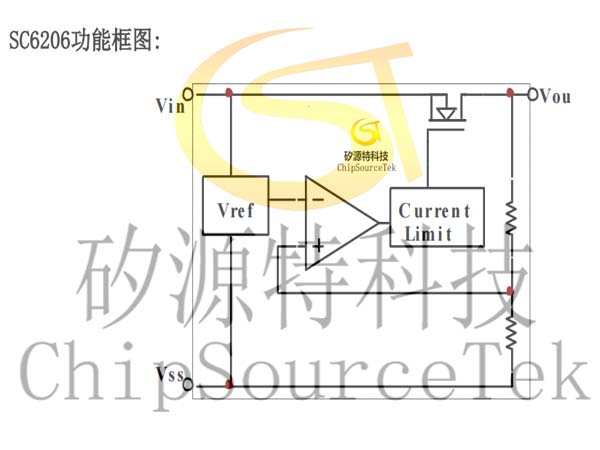

    SC6206功能框图:

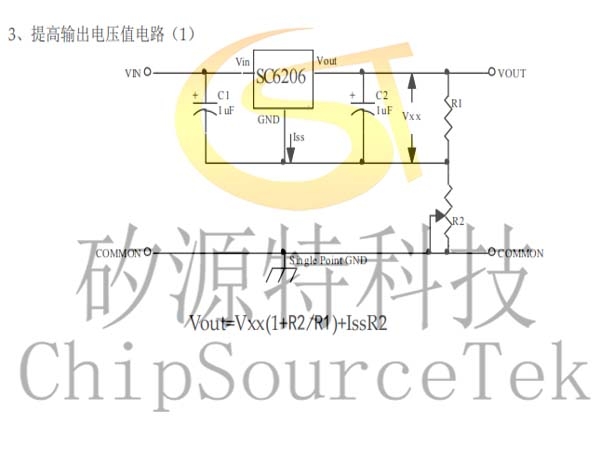

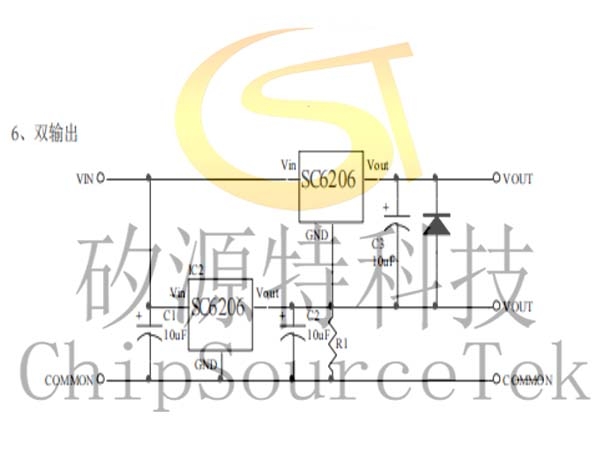

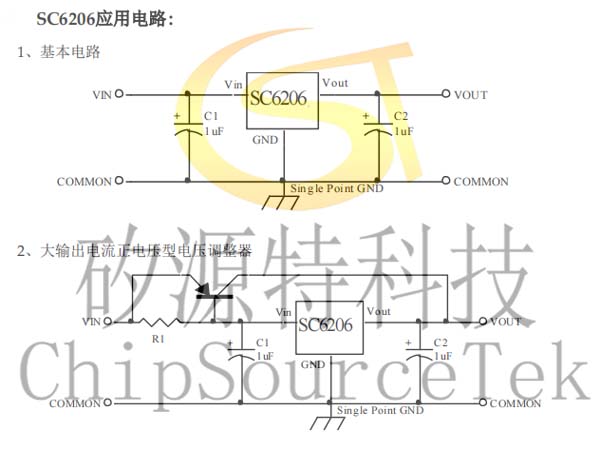

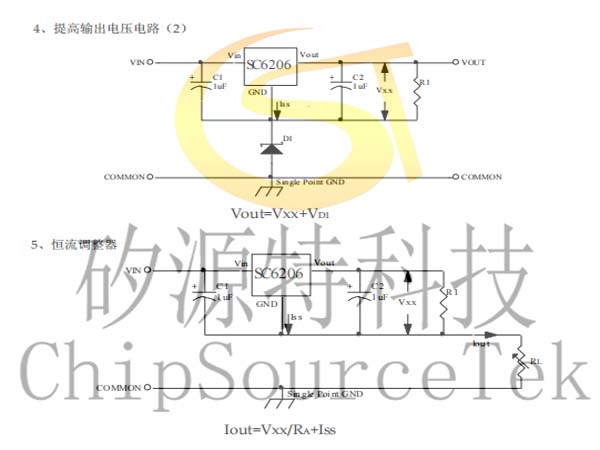

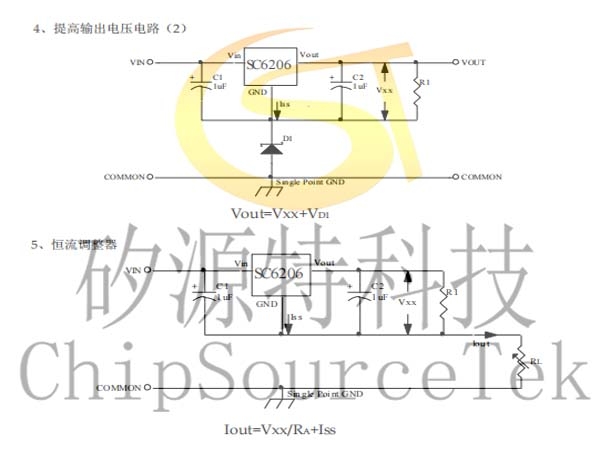

    SC6206应用电路:
