LDO

XYT2111

    XYT2111是一款高压低功耗线性稳压器,静态电流低至2.5uA,输出电流最大为150mA。 该系列产品采用先进的CMOS工艺和高压PMOSFET,具有快速启动、高输出电压精度等特点。XYT2111只需要1uF的陶瓷电容即可保证电压稳定输出, 其内部精密的电压基准和反馈回路,可使电路在输入电压、负载、工艺 和温 度波动的情况下,确保±1%的输出电压精度。工作温度范围–40℃ ~ +125℃,封装形式为SOT89-3 , SOT23-3L。
    XYT2111概述:
        XYT2111是一款高压低功耗线性稳压器,静态电流低至2.5uA,输出电流最大为150mA。 该系列产品采用先进的CMOS工艺和高压PMOSFET,具有快速启动、高输出电压精度等特点。XYT2111只需要1uF的陶瓷电容即可保证电压稳定输出, 其内部精密的电压基准和反馈回路,可使电路在输入电压、负载、工艺 和温 度波动的情况下,确保±1%的输出电压精度。工作温度范围–40℃ ~ +125℃,封装形式为SOT89-3 , SOT23-3L。

    XYT2111特性:
    宽输入电压:2V to 40V
    最大150mA输出电流
    超低功耗:2.5µA@Typ
    超低压差:650mV at 150mA Load @VOUT=5V
    短路保护电流:60mA
    优秀的线性/负载特性
    线性调整率:0.05% typical
    封装形式:SOT89-3,SOT23-3L

    XYT2111标签说明:

    Part No.

    VOUT
    XYT2111-3.0

    3.0V
    XYT2111-3.3

    3.3V
    XYT2111-5.0

    5.0V

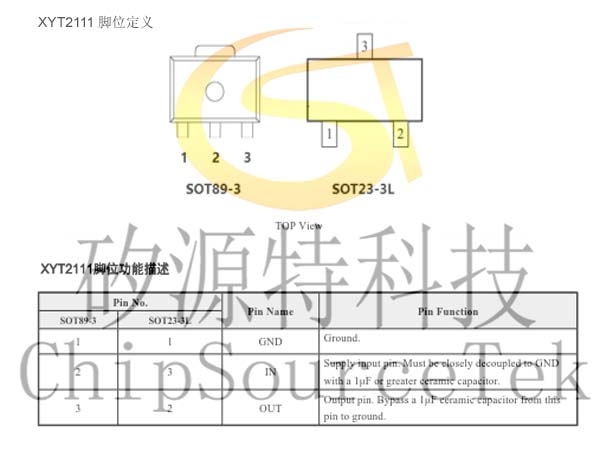

    XYT2111脚位定义及描述:

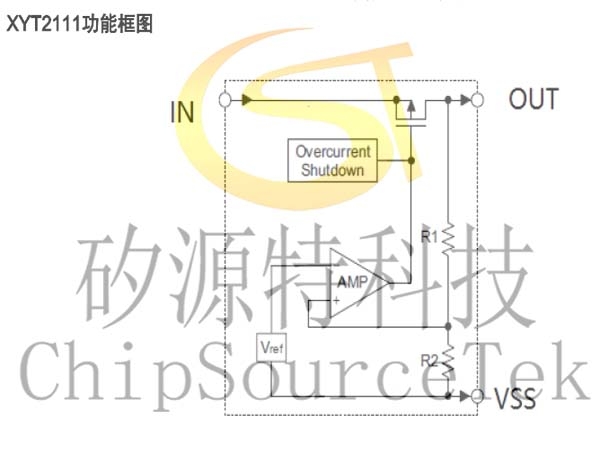

    XYT2111功能框图:

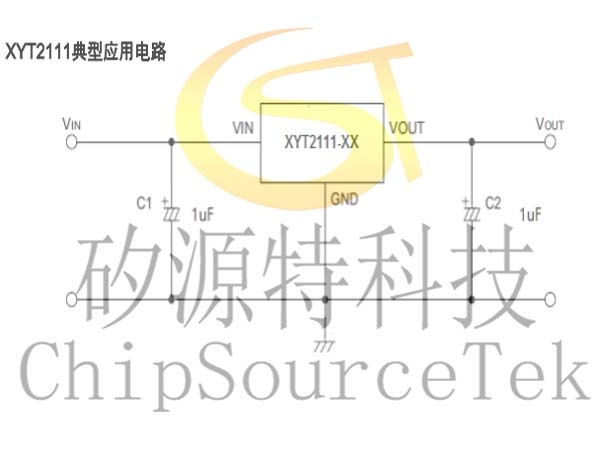

    XYT2111典型应用电路:
