Lithium battery protection chip

TC2120

    TC2120系列IC,内置高精度电压检测电路和延时电路,是用于2节串联锂离子/锂聚合物可再充电电池的保护IC。 此系列IC适合于对2节串联可再充电锂离子/锂聚合物电池的过充电、过放电和过电流进行保护。
    TC2120概述:
        TC2120系列IC,内置高精度电压检测电路和延时电路,是用于2节串联锂离子/锂聚合物可再充电电池的保护IC。 此系列IC适合于对2节串联可再充电锂离子/锂聚合物电池的过充电、过放电和过电流进行保护。
    TC2120特点:
    TC2120全系列IC具备如下特点:
    (1)高精度电压检测电路
      过充电检测电压VCUn(n=1,2) 4.10V~4.50V 精度 ±25mV
      过充电释放电压VCRn(n=1,2) 3.90V~4.30V 精度 ±50mV
      过放电检测电压VDLn(n=1,2) 2.00V~3.00V 精度 ±80mV
      过放电释放电压VDRn(n=1,2) 2.30V~3.40V 精度 ±100mV
      放电过流检测电压 (可选择)
      充电过流检测电压 (可选择) 精度±30mV
      负载短路检测电压 1.0V (固定) 精度±0.4V
    (2)各延迟时间由内部电路设置(不需外接电容)
      过充电检测延迟时间 典型值1000ms
      过放电检测延迟时间 典型值110ms
      放电过流检测延迟时间 典型值10ms
      充电过流检测延迟时间 典型值7ms
      负载短路检测延迟时间 典型值250μs
    (3)低耗电流
      工作模式 典型值5.0μA ,最大值9.0μA(VDD=7.8V)
      休眠模式 最大值0.1μA(VDD=4.0V)
    (4)连接充电器的端子采用高耐压设计(CS端子和OC端子,绝对最大额定值是33V)
    (5)允许向0V电池充电功能
    (6)宽工作温度范围:-40℃~+85℃
    (7)小型封装:SOT-23-6
    (8)TC2120 系列是无卤素绿色环保产品
    TC2120应用:
    2节串联锂离子可再充电电池组。
    2节串联锂聚合物可再充电电池组

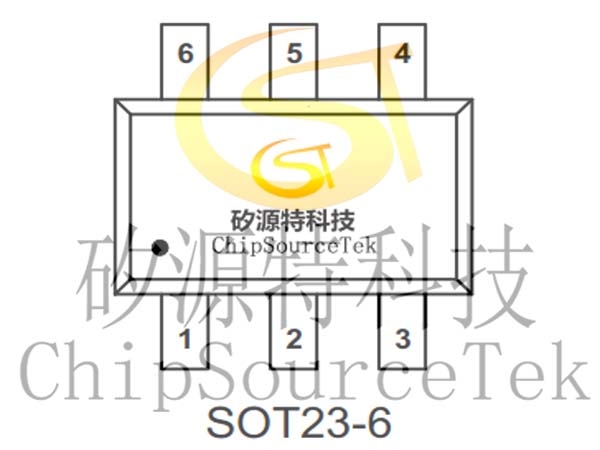

    TC2120封装脚位及功能说明:

    序号
    符号
    说明
    1
    OD
    放电控制用MOSFET门极连接端子
    2
    OC

    充电控制用MOSFET门极连接端子

    3
    CS

    过电流检测输入端子,充电器检测端子

    4
    VC

    电池1负极、电池2正极连接端子

    5
    VDD

    正电源输入端子,电池1正极连接端子

    6
    VSS

    接地端,负电源输入端子,电池2负极连接端子


    TC2120产品目录:

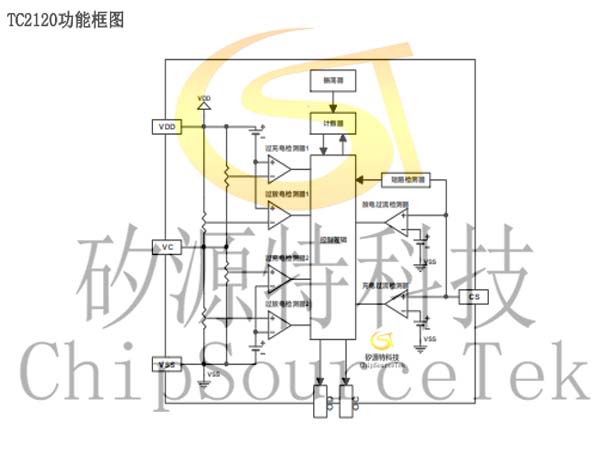

    TC2120功能框图:

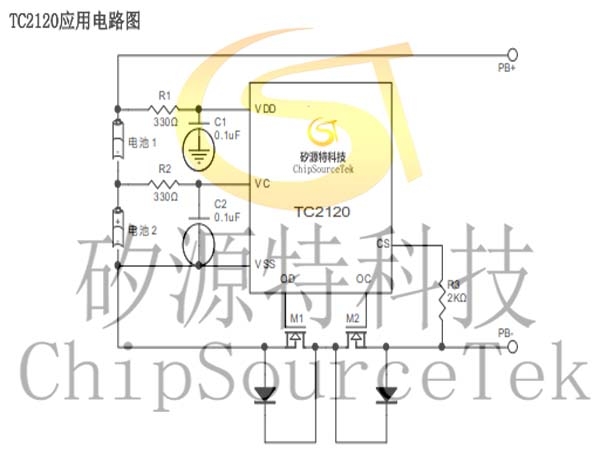

    TC2120应用电路图:
