Lithium battery protection chip

PT6010

    PT6010是一款专为保护8~10串锂离子/聚合物电池、磷酸铁锂电池或钛酸锂电池的电池保护芯片,可降低因电池过充,过放,过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
    ±25mV 的过充电检测电压精度保证电池安全的全容量充电。±10mV 的电流检测电压精度保证放电过流准确触发。
    PT6010 的充电过温保护阈值和放电过温保护阈值可通过外部电阻独立设置。
    PT6010 可以直接驱动外部 N 型的充电 MOSFET 和 N型放电 MOSFET,并保留特殊的 CCTL 和 DCTL 引脚,让客户可根据应用控制充放电 MOSFETs。
    PT6010 支持多芯片级联以满足更多电池串联的应用。
    PT6010 将充电过温、放电过温、充电低温、放电过流/短路,充电过流、电压过充、电压过放事件通过 3 个独立的引脚输出,可配合单片机灵活应用。
    PT6010 的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
    PT6010概述:
        PT6010是一款专为保护8~10串锂离子/聚合物电池、磷酸铁锂电池或钛酸锂电池的电池保护芯片,可降低因电池过充,过放,过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
        ±25mV 的过充电检测电压精度保证电池安全的全容量充电。±10mV 的电流检测电压精度保证放电过流准确触发。
        PT6010 的充电过温保护阈值和放电过温保护阈值可通过外部电阻独立设置。
        PT6010 可以直接驱动外部 N 型的充电 MOSFET 和 N型放电 MOSFET,并保留特殊的 CCTL 和 DCTL 引脚,让客户可根据应用控制充放电 MOSFETs。
        PT6010 支持多芯片级联以满足更多电池串联的应用。
        PT6010 将充电过温、放电过温、充电低温、放电过流/短路,充电过流、电压过充、电压过放事件通过 3 个独立的引脚输出,可配合单片机灵活应用。
        PT6010 的低功耗设计让电池包在存储阶段只消耗微不足道的电流。

    PT6010特点:
    内置高精度电压检测电路:
      过充电检测电压:
      VCOV = 4.25V/3.85V/3.65V/2.80V
      精度:±25mV
      过充电恢复电压:
      VCOVR = 4.15V/3.65V/3.55V/2.5V
      过放电检测电压:
      VCUV = 2.80V/2.50V/2.00V/1.20V
      精度:±80mV
      过放电恢复电压:
      VCUVR = 3.00V/2.80V/2.50V/1.50V
      电池均衡启动电压:
      VBL = VCOVR or △VBL =50mV/75mV/100mV
      精度:±25mV
    内置三段放电过电流检测电路:
      放电过电流 1 检测电压:
      VDOC1= 50mV/100mV;精度:±10mV
      放电过电流 2 检测电压:
      VDOC2= 2* VDOC1;精度:±20mV
      负载短路检测电压:
      VSC= 5* VDOC1;精度:±50mV
    内置充电过电流检测电路:
      充电过电流检测电压:
      VCOC= 20mV/40mV/60mV/屏蔽;精度:±30%
    内置独立的充电过温和放电过温保护,可通过外部电阻独立设置充电过温保护阈值和放电过温保护阈值
    内置充电低温保护
    延迟时间 TCUV/TDOC1/TDOC2可通过外部引脚配置
    DT/CT,OV/UV 和 SC/DOC/COC 的报警信号输出引脚
    内置电池被动均衡和断线检测功能
    支持多芯片级联应用
    电子锁功能
    关断模式和休眠模式的外部配置引脚
    支持磷酸铁锂和钛酸锂电池应用
    低消耗电流:
      正常工作状态:< 25μA
      休眠模式:< 2μA
      关断模式:< 2μA
    封装:LQFP-32L

    PT6010应用:
    电动自行车、电动滑板车
    电动工具,电动园林工具
    备用电池系统
    扫地机等

    PT6010订购信息:
    封装
    温度范围
    订购型号
    包装打印
    产品打印
    LQFP-32L
    -40℃~85℃
    PT6010EL32-YY
    Tray
    2500 units
    PT6010
    YY

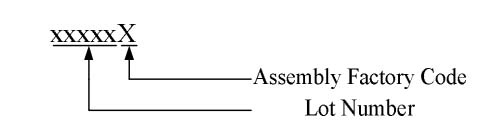

    xxxxxX

    Note1: YY 对应表 1 中的参数选项
    Note2:

    Part Number
    VCOV
    VCOVR
    VCUV
    VCUVR
    VDOC1
    VCOC
    VBL
    VOW
    PT6010EL32-AA
    4.250V
    4.150V
    2.80V
    3.00V
    100mV
    20mV
    VCOVR
    1.20V
    PT6010EL32-AB
    4.200V
    4.100V
    2.80V
    3.00V
    100mV
    20mV
    VCOVR
    1.20V
    PT6010EL32-BA
    3.850V
    3.650V
    2.50V
    2.80V
    100mV
    20mV
    VCOVR
    1.20V
    PT6010EL32-DA
    3.650V
    3.500V
    2.50V
    2.80V
    100mV
    50mV
    VCOVR
    1.20V
    PT6010EL32-DB
    3.750V
    3.550V
    2.30V
    2.50V
    100mV
    50mV
    VCOVR
    1.20V
    PT6010EL32-HA
    4.250V
    4.150V
    2.70V
    3.00V
    100mV
    20mV
    VCOVR
    Disable

    Note3:
    其他参数选项的产品型号需求请联系销售。

    PT6010典型应用电路:






    PT6010管脚定义图:

    PT6010简化模块图:
