LVD

SC61CXX

  SC61C系列是一款高精度、低功耗的电压检测器芯片,并采用了CMOS生产工艺和激光微调技术。SC61C系列受温度漂移特性的影响很小,电压检测精度很高。SC61C系列有CMOS和N沟道开漏两种输出模式供选择。

    SC61CXX概述:
      SC61C系列是一款高精度、低功耗的电压检测器芯片,并采用了CMOS生产工艺和激光微调技术。SC61C系列受温度漂移特性的影响很小,电压检测精度很高。SC61C系列有CMOS和N沟道开漏两种输出模式供选择。

    SC61CXX特性:
    低功耗:典型值 2.0uA
    宽工作电压范围:1.5V~12V
    低温漂检测电压:典型值±50pp m/℃
    输出形式:N 沟道开漏输出,CMOS 输出
    内置滞后特性
    高精度电压值检测:±3%
    检测电压:2.0V—5.0V,每0.1V步进
    小体积封装:SOT23-3、SOT89-3、TO92

    SC61CXX应用:
    电池检测器,电平选择器
    掉电检测器
    微机复位
    非易失性 RAM 信号存储保护器
    电池存储备份

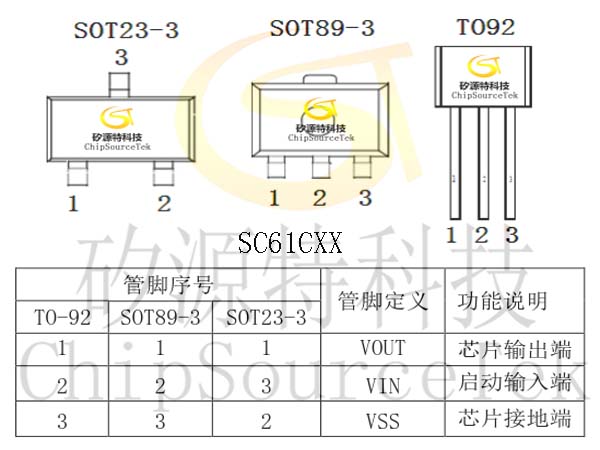

    SC61CXX封装形式和管脚定义功能:

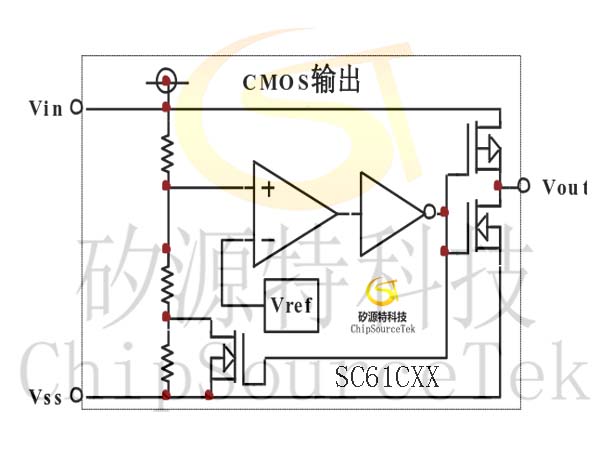

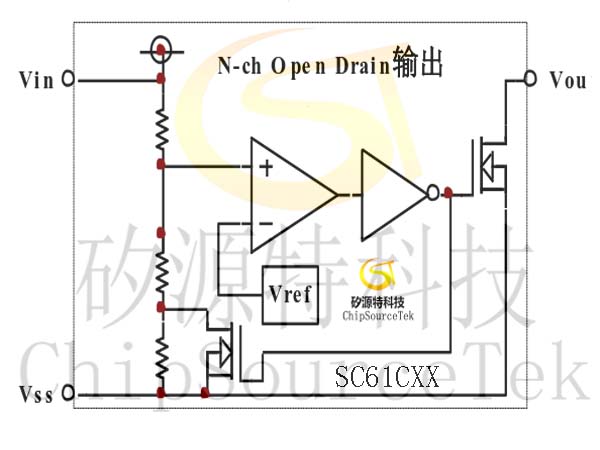

    SC61CXX功能框图:


    SC61CXX产品订购信息:
    SC61C ①②③④⑤⑥⑦
    符号
    描述
    符号
    描述

    输出形式:
    C=CMOS
    N=N-ch open drain
    封装形式:
    M=SOT-23-3L
    P=SOT-89-3L
    N=SOT-343
    T=TO-92(标准)
    L=TO-92(客户定义)
    ②③
    检测电压:
    例如:10=1.0V
    50=5.0V
    输出延时:
    0=没有延时
    产品包装卷带信息:
    R=卷带方向(正向)
    L=卷带方向(反向)
    H=Paper Type(TO-92)
    B=Bag(TO-92)
    检测精度:
    2=with±2%

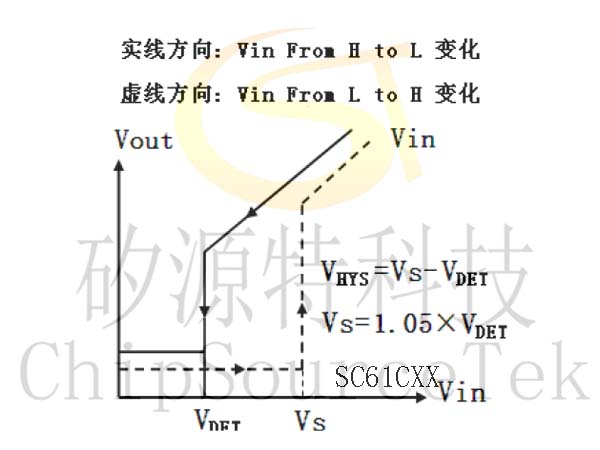

    SC61CXX内置滞后特性:

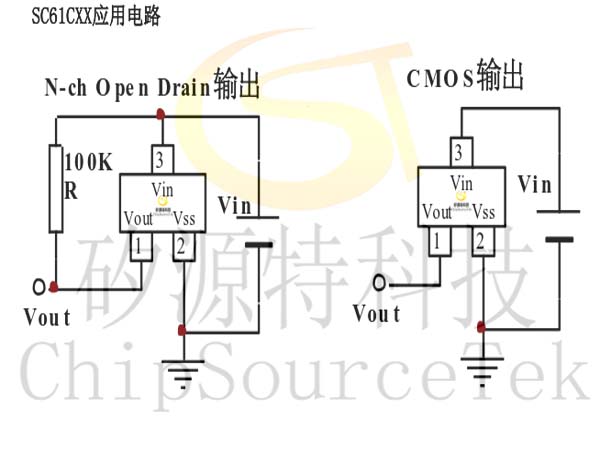

    SC61CXX应用电路:
