NY8BM72A是以MTP作為記憶體的8位元微控制器，除了適用於家電或量測等等的I/O應用設計。更針對霧化器產品做優化調適。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。而MTP作為程式記憶體能更方便且有效率的開發產品。NY8BM72A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有53條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

    NY8BM72A內建除錯仿真電路，利用兩個脚位與很少的外接硬體，就能實現在線仿真器的大多數功能, 例如設定程式執行條件與中斷條件, 片上單步執行，以及查看及設定各種暫存器的內容。仿真的執行效果將比一般的仿真器更接近實際IC運作。

    NY8BM72A內建高精度12+1通道12位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。

    NY8BM72A內建的高頻振盪器，能彈性選擇輸出頻率區段，以適用於多樣的霧化器元件，更可以程式細調輸出頻率，細度足以應付霧化器的元件偏差。

    在I/O的資源方面，NY8BM72A有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8BM72A內建了可選擇頻率的紅外載波發射口。

    NY8BM72A有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8BM72A 提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

    NY8BM72A採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，NY8BM72A可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。

    在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8BM72A進入正常操作模式(Normal)或慢速模式(Slow mode)來處理突發事件。

    NY8BM72A能通過初始設定實現與NY8B072A、NY8B062A及NY8B062D相容的功能。因此，除了使用NY8_ICE，此三個母體更可使用NY8BM72A內建除錯仿真電路來模擬實際IC動作。

NY8BM72A特性：

系統主頻提供 20.8M/19.2M/16M/14.4M/13.6M提供選擇。

Timer 3可option選擇直接輸出系統主頻，並提供最快半個Clock系統主頻輸出。

高頻率振盪器(FHOSC)有11bit R-page(1DH&1EH)給使用者微調，出廠trim至±1%，使用者可調整至±0.1%。詳細電壓及温度對振盪器影響請參照“Frequency vs.VDD of I_HRC”及“Frequency vs. Temperature of I_HRC” 章節。

內建二線控制的除錯仿真電路。

超過 ±8KV 的ESD。

雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)

寬廣的工作電壓：

    2.0V ~ 5.5V @系統頻率 ≦8MHz。

    2.2V ~ 5.5V @系統頻率 > 8MHz。

寬廣的工作温度：-40°C ~ 85°C。

2Kx14 bits MTP。

128 bytes SRAM。

18根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。

PA[5, 3:0]、PB[3:0]及PC[1:0]可選擇輸入時使用內建下拉電阻。

PA[7:0]、PB[7:0]及PC[1:0]可選擇輸入時使用上拉電阻，上拉電阻可選擇 100KΩ或 1MΩ。(PA5 約為 80KΩ)。

PB[7:0]及PC[1:0]可選擇開漏極輸出(Open-Drain)。

PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。

所有I/O脚輸出可選擇定灌電流(Constant Sink Current)、小灌電流(Small Sink Current)、一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。

所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)，除PA5 外。

8層程式堆棧(Stack)。

存取資料有直接或間接定址模式。

一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。

三組10位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。

三個 10 位元脈衝寬度調變(PWM1, 2, 3)。

三個蜂鳴器輸出(BZ1, 2, 3)。

38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。

內建準確的低電壓偵測電路(LVD)。

內建 12+1 通道 12 位元類比數位轉換器(Analog to Digital Converter)。

內建準確的電壓比較器(Voltage Comparator)。

內建上電復位電路(POR)。

內建低壓復位功能(LVR)。

內建看門狗計時(WDT)，可由程式韌體控制開關。

內建電阻頻率轉換器(RFC)功能.

雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。

    高速振盪：E_HXT (超過 6MHz外部高速石英振盪)

                      E_XT (455K~6MHz外部石英振盪)

                      I_HRC (1~20.8MHz內部高速RC振盪)

    低速振盪：E_LXT (32KHz外部低速石英振盪)

                     I_LRC (內部 32KHz低速RC振盪)

四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。

十二種硬體中斷：

    Timer0 溢位中斷。

    Timer1 借位中斷。

    imer2 借位中斷。

    Timer3 借位中斷。

    WDT 中斷。

    PA/PB 輸入狀態改變中斷。

    三組外部中斷輸入。

    低電壓偵測中斷。

    比較器輸出轉態中斷。

    類比數位轉換完成中斷°

NY8BM72A在待機模式(Standby mode)下的十二種喚醒中斷：

    Timer0 溢位中斷。

    Timer1 借位中斷。

    Timer2 借位中斷。

    Timer3 借位中斷。

    WDT 中斷。

    PA/PB 輸入狀態改變中斷。

    三組外部中斷輸入。

    低電壓偵測中斷。

    比較器輸出轉態中斷。

    類比數位轉換完成中斷º

NY8BM72A在睡眠模式(Halt mode)下的五種喚醒中斷：

    WDT 中斷。

    PA/PB 輸入狀態改變中斷。

    三組外部中斷輸入。

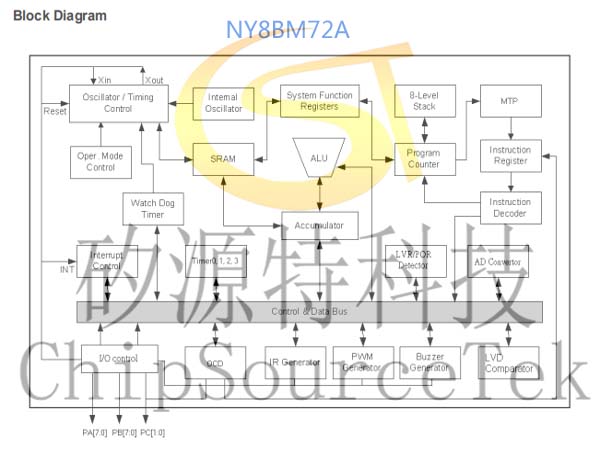

NY8BM72A功能框图：

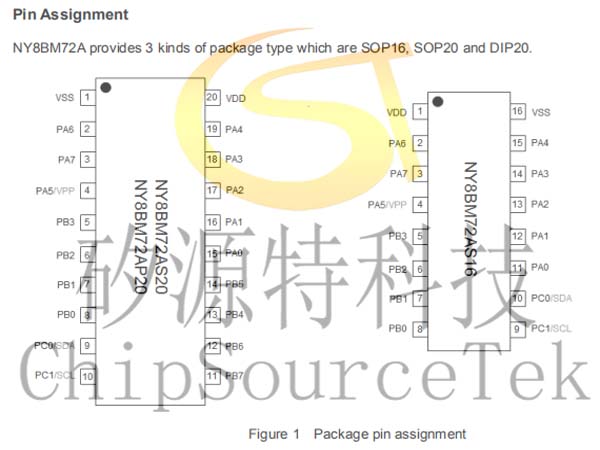

NY8BM72A引脚分配：

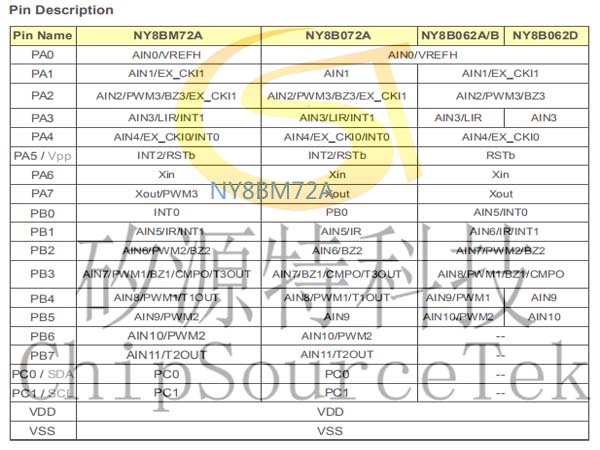

NY8BM72A引脚说明：
