Portable Source

IP5305

    IP5305是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。
    IP5305的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
    IP5305只需一个电感实现降压与升压功能。DC-DC转换器工作在350KHz,可以支持低成本电感和电容。
    IP5305的同步升压系统提供最大1.0A输出电流,转换效率高至91%。空载时,自动进入休眠状态,静态电流降至50uA。
    IP5305采用开关充电技术,提供最大1.2A电流,充电效率高至93%。内置IC温度和输入电压智能调节充电电流。
    IP5305支持 1、2、3、4颗LED电量显示。
    IP5305采用eSOP8L封装。
    IP5305概述:
        IP5305是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。
        IP5305的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
        IP5305只需一个电感实现降压与升压功能。DC-DC转换器工作在350KHz,可以支持低成本电感和电容。
        IP5305的同步升压系统提供最大1.0A输出电流,转换效率高至91%。空载时,自动进入休眠状态,静态电流降至50uA。
        IP5305采用开关充电技术,提供最大1.2A电流,充电效率高至93%。内置IC温度和输入电压智能调节充电电流。
        IP5305支持 1、2、3、4颗LED电量显示。
        IP5305采用eSOP8L封装。

    IP5305特性:
    同步开关充放电
    1.0A同步升压转换,1.2A同步开关充电
    升压效率最高达91%
    充电效率最高达93%
    内置电源路径管理,支持边充边放
    充电
    自适应充电电流调节,匹配所有适配器
    充电电压精度:±0.5%
    支持 4.20/4.30/4.35/4.40V电池
    电量显示
    支持 4,3,2,1 颗LED电量显示
    功能丰富
    按键开机
    内置照明灯驱动
    自动检测手机插入和拔出
    低功耗
    智能识别负载,自动进待机
    待机功耗小于 100 µA
    BOM 极简
    功率 MOS 内置,单电感实现充放电
    单层 PCB
    多重保护、高可靠性
    输出过流、过压、短路保护
    输入过压、过充、过放、过流放电保护
    整机过温保护
    ESD 4KV,瞬间耐压 11V

    IP5305应用:
    移动电源/充电宝
    手机、平板电脑等便携式设备

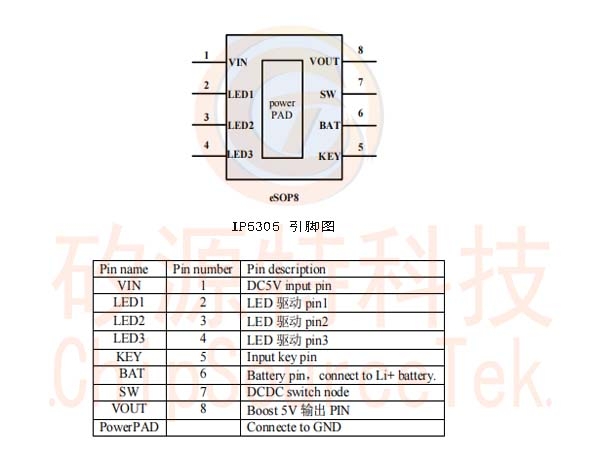

    IP5305引脚定义:

    IP5305 IP系列移动电源IC型号选择表:

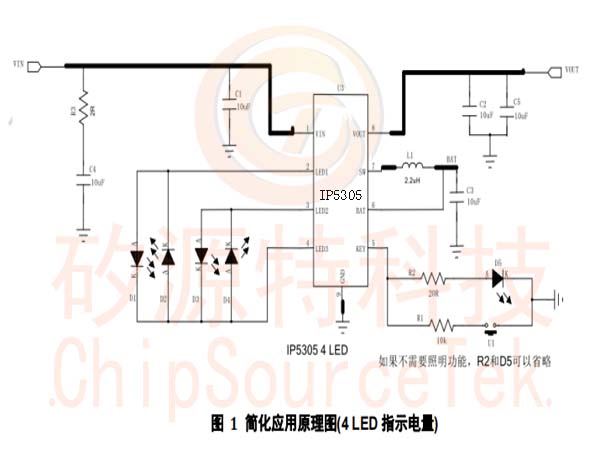

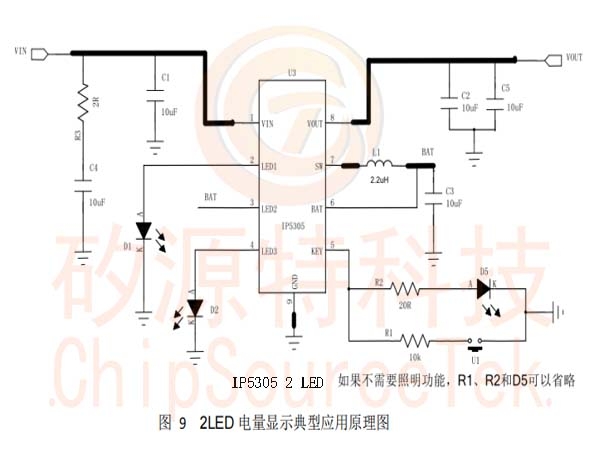

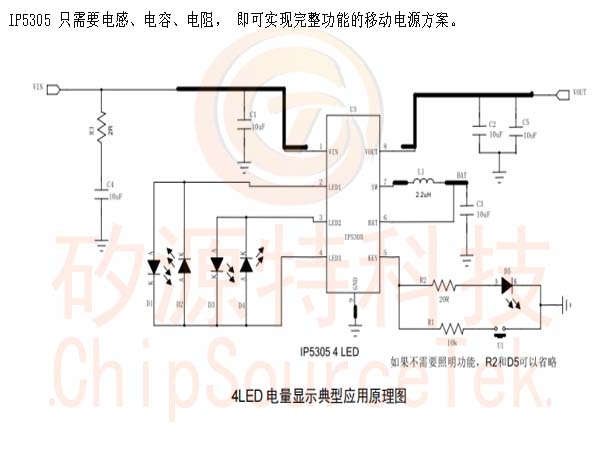

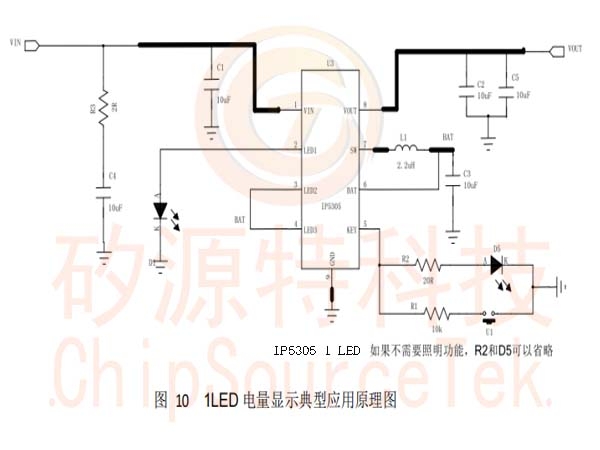

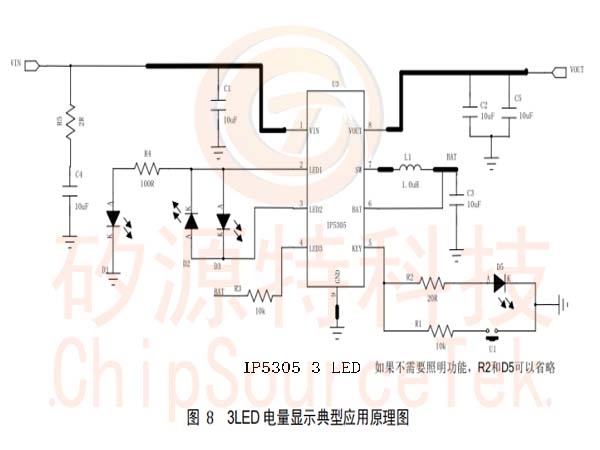

    IP5305典型应用原理图:
