Voltage rise fall chip

CL8808

    CL8808系列DC/DC芯片是采用CMOS工艺制造的低静态电流的PFM开关型DC/DC升压转换器。

    该系列芯片采用先进的电路设计和制造工艺,极大地改善了开关电路固有的噪声问题,减小对周围电路的干扰。输出电压为2.0V~5.0V(按0.1V的级差),最高振荡频率为300kHz(典型值。对内置开关晶体管的CL8808Axx,组成DC/DC升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。带CE端的CL8808Cxx,具有关断功能,可使芯片功耗达到最小。

    带EXT端的CL8808Bxx可扩展驱动外置MOS管拓展了芯片的应用范围。

    该系列芯片适用于低噪声、较大电流的1-4节电池供电设备。
    CL8808概述:
        CL8808系列DC/DC芯片是采用CMOS工艺制造的低静态电流的PFM开关型DC/DC升压转换器。
        该系列芯片采用先进的电路设计和制造工艺,极大地改善了开关电路固有的噪声问题,减小对周围电路的干扰。输出电压为2.0V~5.0V(按0.1V的级差),最高振荡频率为300kHz(典型值。对内置开关晶体管的CL8808Axx,组成DC/DC升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。带CE端的CL8808Cxx,具有关断功能,可使芯片功耗达到最小。
        带EXT端的CL8808Bxx可扩展驱动外置MOS管拓展了芯片的应用范围。
        该系列芯片适用于低噪声、较大电流的1-4节电池供电设备。

    CL8808特性:
    低电压启动: 最小可在 0.8V 启动 (IOUT = 1 mA)
    占空比: 80%, 内建自动开关模式控(PFM)
    外部零件:线圈,电容器,二极管
    精度:± 2.5%
    高效率:± 85%(典型)
    最高工作频率 300kHz
    输出电流大于 300mA(Vi=2.5V,Vo=3.3V)
    CL8808采用SOT-89-3L、SOT-23-3L和TO92封装

    CL8808应用范围:
    供电便携式设备如数码相机,电子笔记本电脑,PDA等
    电力供应音频设备,例如便携式CD
    恒定电压供电给相机,摄影器材,通讯设备
    供电给微机

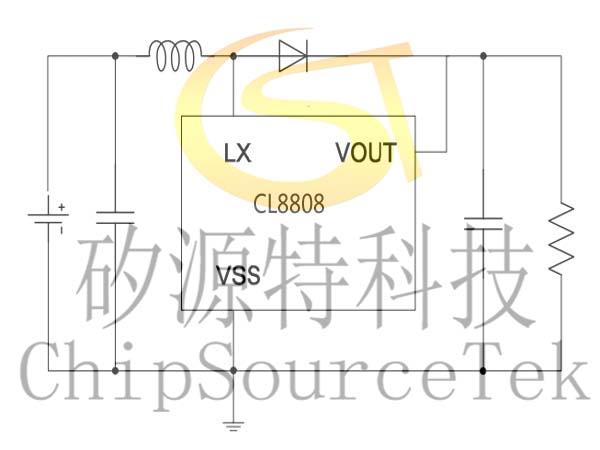

    CL8808典型应用电路图:

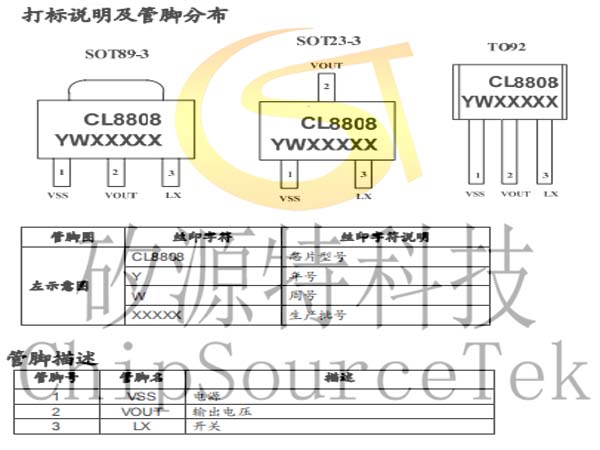

    CL8808引脚分布及说明:

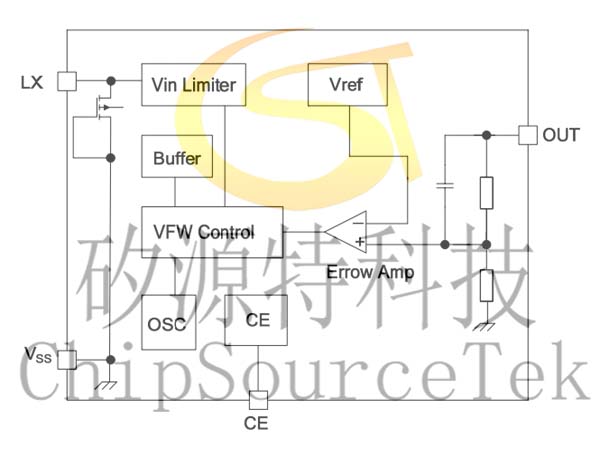

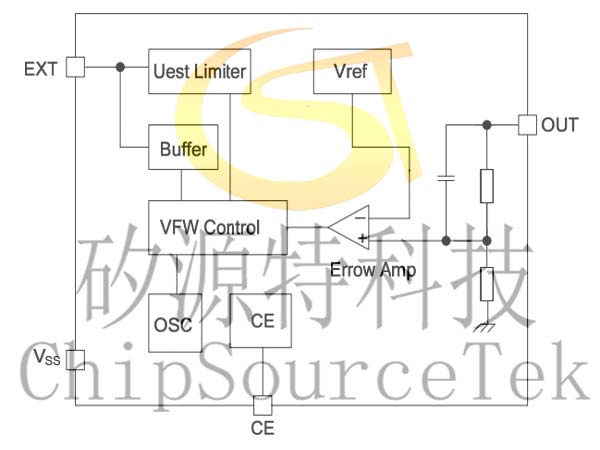

    CL8808结构框图:
