Voltage rise fall chip

ME2169

    ME2169是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路、PWM/PFM控制电路等构成的CMOS升压型DC/DC控制器。

    由于使用外接的低导通电阻的增强型N沟道功率MOSFET,因此适用于需要高效率、高输出电流的应用电路。

    另外,可通过在VSENSE端子连接电流检测电阻(RSENSE)来限制输出电流。由于将电流检测电压(VSENSE)设定为100mV±10%,因此可减少在RSENSE端产生的损耗。

    ME2169外围的输出电容器可使用陶瓷电容器。并且,采用了小型的SOT23-6封装,因此可适用于高密度安装高精度高效率的应用。
    ME2169概述:
        ME2169是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路、PWM/PFM控制电路等构成的CMOS升压型DC/DC控制器。
        由于使用外接的低导通电阻的增强型N沟道功率MOSFET,因此适用于需要高效率、高输出电流的应用电路。
        另外,可通过在VSENSE端子连接电流检测电阻(RSENSE)来限制输出电流。由于将电流检测电压(VSENSE)设定为100mV±10%,因此可减少在RSENSE端产生的损耗。
        ME2169外围的输出电容器可使用陶瓷电容器。并且,采用了小型的SOT23-6封装,因此可适用于高密度安装高精度高效率的应用。

    ME2169特点:
    具有可自由设置的电流限制功能:如当设定RSENSE=50mΩ时,限流值是 2A。
    占空比范围:基于PWM/PFM开关控制电路,最高可达78%(PWM模式).
    工作频率:1.0MHz
    基准电压:1.25V±2.0%
    消耗电流低:静止时60µA(典型值)
    输出电流:3A(VIN=3.6V,VOUT=5.0V,且设定限流值设定不低于3A)
    软启动时间: 2 ms(典型值)
    UVLO (欠压锁定) 功能:VDD<2.3V
    外接元器件:电感器、二极管、电容器、晶体管、电阻

    ME2169应用:
    移动电源、数码音响播放器
    LED 照明、GPS、无绳收发机
    其他携带设备

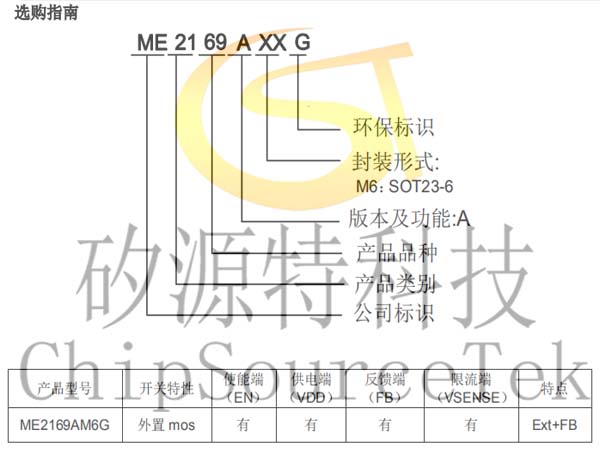

    ME2169选购指南:

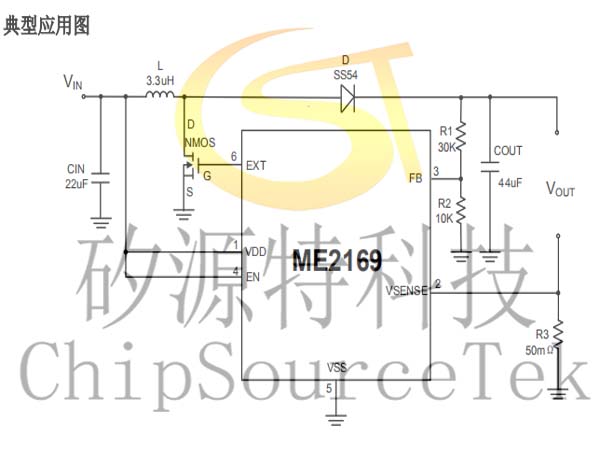

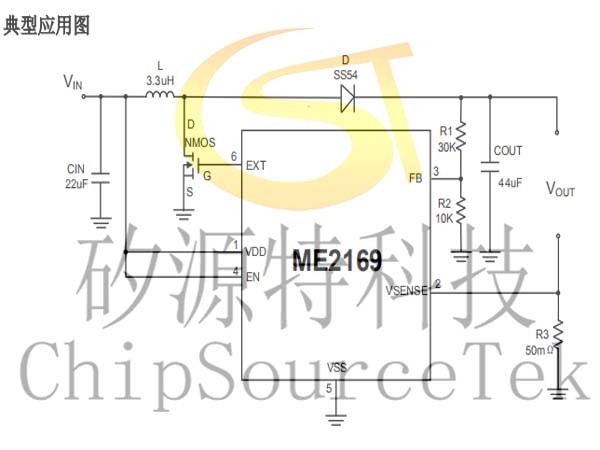

    ME2169典型应用电路:

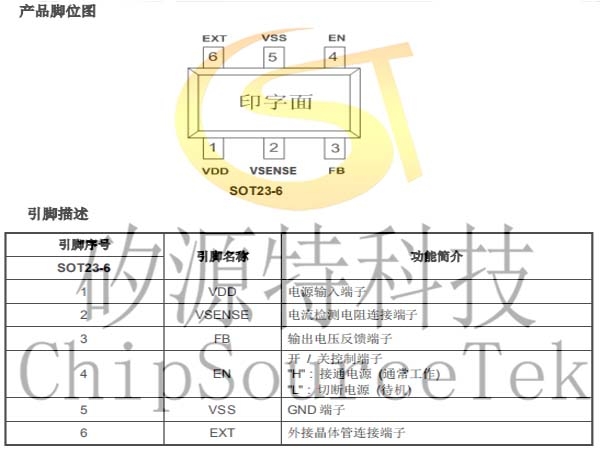

    ME2169引脚示意图及描述:

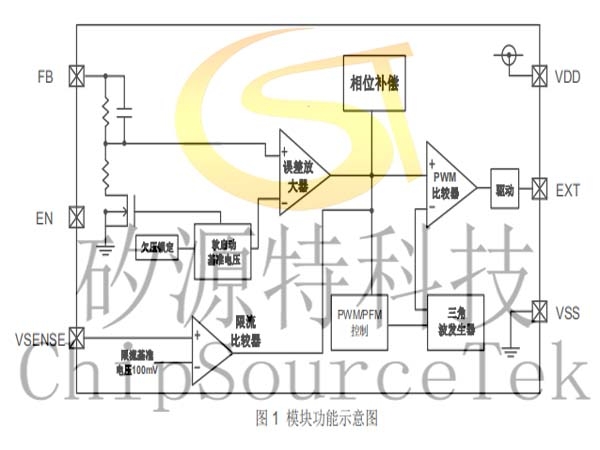

    ME2169功能示意图:
