Voltage rise fall chip

IP6525S

    IP6525S是一款集成同步开关的降压转换器、支持多种输出快充协议,为车载充电器、快充适配器、智能排插提供完整的解决方案。
    IP6525S内置功率MOS,输入电压范围是5.2V到 32V,输出电压范围是3V到12V,最大能提供22.5W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有5V/3.4A, 9V/2.0A,12V/1.5A。
    IP6525S具有过流点自动调节功能,当SCP,低压快充协议握手成功后,支持 5V/4.5A,4.5V/5A。
    IP6525S的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。
    IP6525S具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。
    IP6525S集成快充协议,可以通过DP/DM来自动识别输出端接入设备所支持的快充协议,然后自动调整输出电压和电流。IP6525S支持的快充协议有DCP(苹果和 BC1.2)、高通 QC2.0/QC3.0、华为快充协议FCP、三星快充协议AFC(MAX 12V)、MTK快充协议、展讯快充协议SFCP和OPPO快充协议VOOC。
    IP6525S有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能
    IP6525S采用ESOP8封装。
    IP6525S概述:
        IP6525S是一款集成同步开关的降压转换器、支持多种输出快充协议,为车载充电器、快充适配器、智能排插提供完整的解决方案。
        IP6525S内置功率MOS,输入电压范围是5.2V到 32V,输出电压范围是3V到12V,最大能提供22.5W的输出功率,能够根据识别到的快充协议自动调整输出电压和电流,典型输出电压和电流有5V/3.4A, 9V/2.0A,12V/1.5A。
        IP6525S具有过流点自动调节功能,当SCP,低压快充协议握手成功后,支持 5V/4.5A,4.5V/5A。
        IP6525S的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。
        IP6525S具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。
        IP6525S集成快充协议,可以通过DP/DM来自动识别输出端接入设备所支持的快充协议,然后自动调整输出电压和电流。IP6525S支持的快充协议有DCP(苹果和 BC1.2)、高通 QC2.0/QC3.0、华为快充协议FCP、三星快充协议AFC(MAX 12V)、MTK快充协议、展讯快充协议SFCP和OPPO快充协议VOOC。
        IP6525S有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能
        IP6525S采用ESOP8封装。

    IP6525S特性:
    同步开关降压转换器
        内置功率MOS
        输入电压范围:5.2V到32V
        输出电压范围:3V 到 12V,根据快充协议自动调整
        QC 输出功率:最大 18W(5V/3.4A,9V/2A,12V/1.5A)
        SCP 最大输出功率:最大 22.5W
        输出具有 CV/CP/CC 特性
        VIN=24V,VOUT=5V/3A,板端转换效率为 94.2%
        软启动功能
        输出电压线补功能,线补电压 50mV@1A
    输出快充
        支持 BC1.2、Apple
        支持高通 QC2.0 和 QC3.0
        支持华为快充协议 FCP 和 SCP
        支持三星快充协议 AFC(MAX 12V)
        支持 MTK PE+1.1 和 MTK PE+2.0
        支持展讯快充协议 SFCP
        支持 OPPO 快充协议 VOOC
    多重保护、高可靠性
        输出过流、输入过压、输入欠压、输出短路保护
        整机过温保护
        DP/DM 过压保护
        ESD 4KV,输入直流耐压 40V

    IP6525S应用:
    车载充电器
    快充适配器
    智能排插

    IP6525S型号说明:
    型号名
    USB
    输出功率
    PIN4 的功能设定
    IP6525S USBA QC(1) 5V/3A 9V/2A 12V/1.5A HLED 功能,若不需要此功能,此 PIN 浮空
    IP6525S_EN USBA QC(1) 5V/3A 9V/2A 12V/1.5A EN 功能,若不需要此功能,此 PIN 浮空
    IP6525S_PS USBA QC(1) 5V/3A 9V/2A 12V/1.5A PS 功能,若不需要此功能,此 PIN 接地

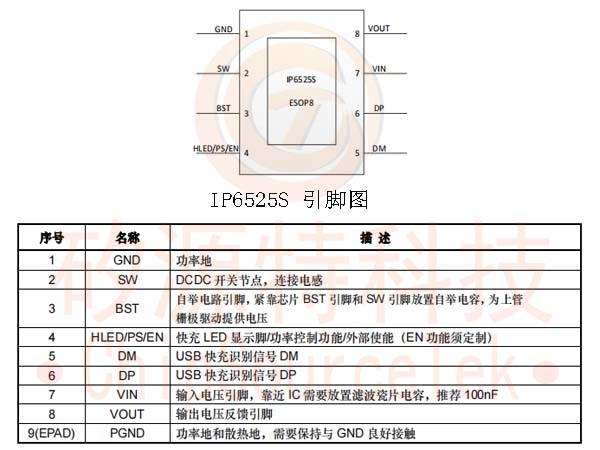

    IP6525S引脚定义:

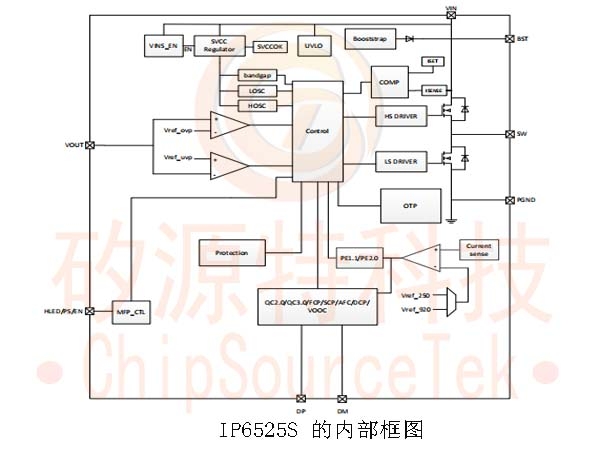

    IP6525S内部框图:

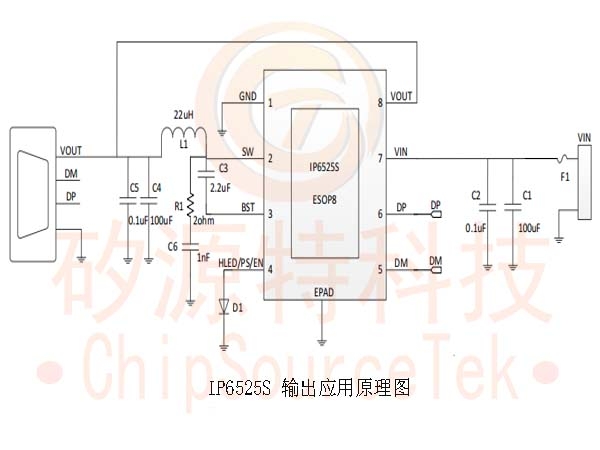

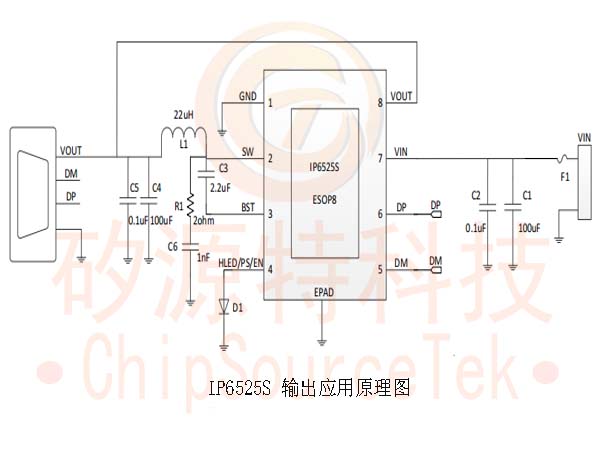

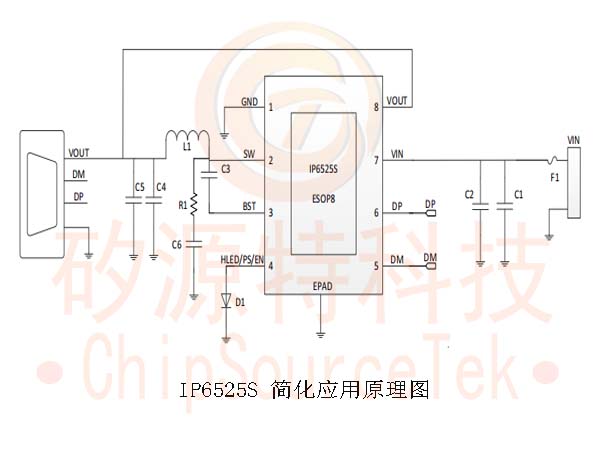

    IP6525S典型应用原理图:

    说明:
    1. IP6525S 的 EPAD 必须和 PCB 板 GND 接触良好。
    2. 如果不需要使用 HLED 指示灯,PIN4 不能连接任何地方,悬空即可。
    3. C1 和 C2 应该靠近 PIN7 放置;
    4. C5 应该靠近 PIN8 放置;
    5. R1 和 C6 组成的 RC 电路靠近 PIN2 放置,RC 电路和 IC 的 SW 和 GND 组成的环路在 PCB 上面积要最小;

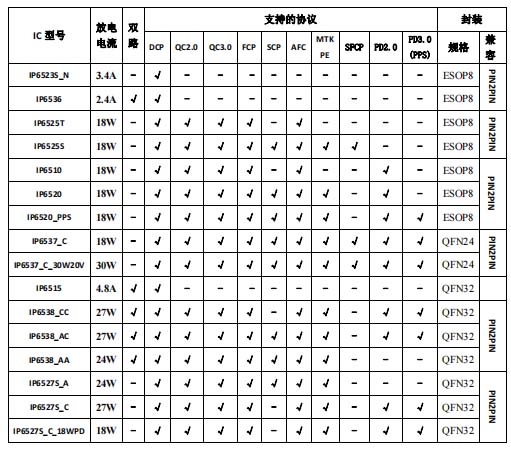

    IP 系列车充 IC 型号选择表:

    IC 型号

    IP6523S_N

    IP6536

    IP6525T

    IP6525S

    IP6510

    IP6520

    IP6520_PPS

    IP6537_C

    IP6537_C_30W20V

    IP6515

    IP6538_CC

    IP6538_AC

    IP6538_AA

    IP6527S_A

    IP6527S_C

    IP6527S_C_18WPD
