Voltage rise fall chip

NS6312

    NS6312 是支持高电压输入的同步降压电源管理芯片,输入电压在宽范围内可实现2.4A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压。
    NS6312具有优秀的恒压/恒流(CC/CV)特性。NS6312 采用电流模式的环路控制原理,实现了快速的动态响应。NS6312工作开关频率为 130kHz,具有良好的EMI特性。
    NS6312内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现。NS6312不仅可实现单芯片降压电源管理方案,还可以与QC2.0/ QC3.0识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压/过压保护等。
    NS6312采用SOP8的标准封装。
    NS6312概述:
        NS6312 是支持高电压输入的同步降压电源管理芯片,输入电压在宽范围内可实现2.4A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压。
        NS6312具有优秀的恒压/恒流(CC/CV)特性。NS6312 采用电流模式的环路控制原理,实现了快速的动态响应。NS6312工作开关频率为 130kHz,具有良好的EMI特性。
        NS6312内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现。NS6312不仅可实现单芯片降压电源管理方案,还可以与QC2.0/ QC3.0识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压/过压保护等。
        NS6312采用SOP8的标准封装。

    NS6312特性:
    宽输入电压范围:4V-30V
    宽输出电压范围:1.8V-28V
    效率可高达 92%以上
    超高恒流精度:±5%
    恒压精度:±5%
    无需外部补偿
    开关频率:130kHz
    输入欠压/过压、输出短路和过热保护
    输出电流:2.4A
    NS6312采用SOP8的标准封装

    NS6312应用:
    车载充电器/适配器
    线性调节前置稳压器
    分布式供电系统
    电池充电器

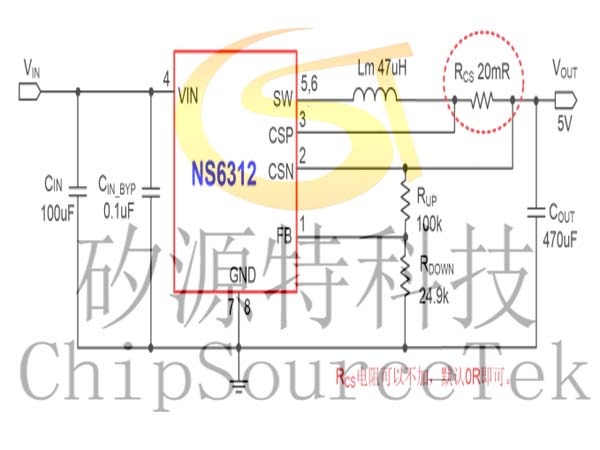

    NS6312典型应用原理图:

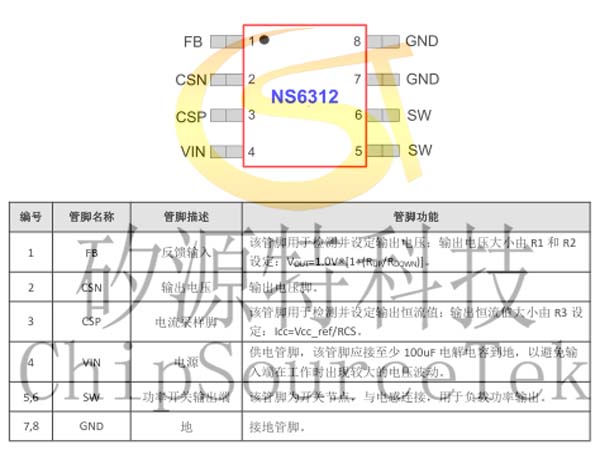

    NS6312管脚定义及示意图



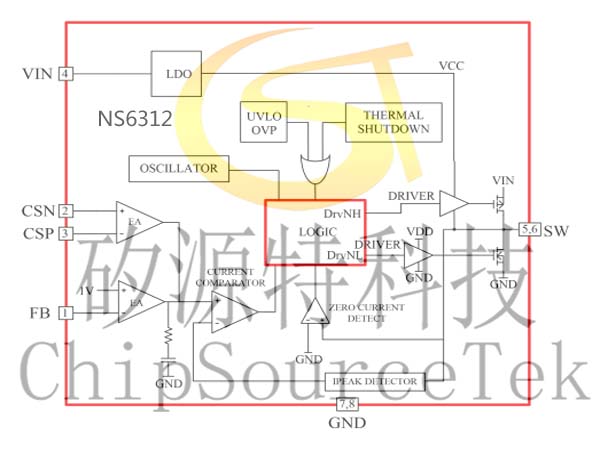

    NS6312结构框图:
