Voltage rise fall chip

TC6291C

    TC6291C(电流型DC-DC升压器IC)

    TC6291C是一款电流模式升压型DC-DC转换器。其脉宽调制电路,内置0.2?功率场效应管使这个调节器具有高功率效率。内部补偿网络也减少了多达6个的外部元件。误差信号放大器的同相输入端连接到 0.6V 精密基准电压,内部软启动功能可以减小瞬间突增电流。

    TC6291C可以封装为SOT23-6,在应用中节省了PCB空间。
    TC6291C概述
    TC6291C(电流型DC-DC升压器IC)
    TC6291C是一款电流模式升压型DC-DC转换器。其脉宽调制电路,内置0.2?功率场效应管使这个调节器具有高功率效率。内部补偿网络也减少了多达6个的外部元件。误差信号放大器的同相输入端连接到 0.6V 精密基准电压,内部软启动功能可以减小瞬间突增电流。
    TC6291C可以封装为SOT23-6,在应用中节省了PCB空间。

    TC6291C特点
    可调输出高达 12V;
    内部固定的脉宽调制频率:1.0MHZ
    精准反馈参考电压:0.6V(±2%)
    内置 0.2?, 2A, 16V 的功率场效应管
    关断电流:0.1µA
    过温保护功能
    可调过流保护:0.5A ~ 2.5A
    TC6291C可以封装为SOT23-6

    TC6291C应用
    充电器
    LED 显示屏
    数码相机
    手持设备
    便携式产品

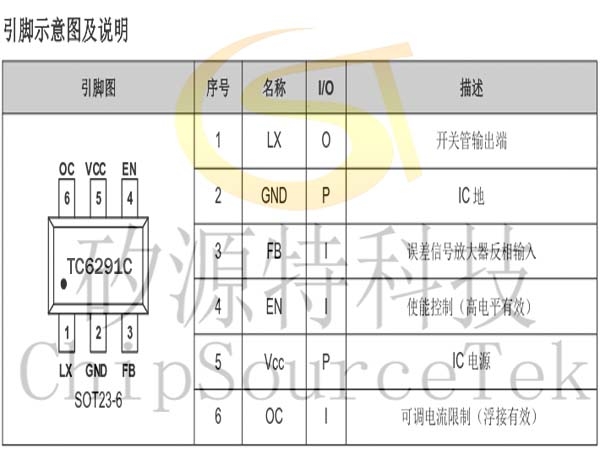

    TC6291C引脚示意及说明

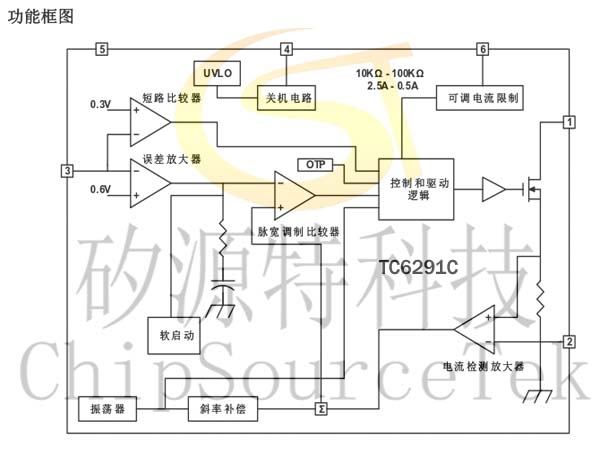

    TC6291C功能框图

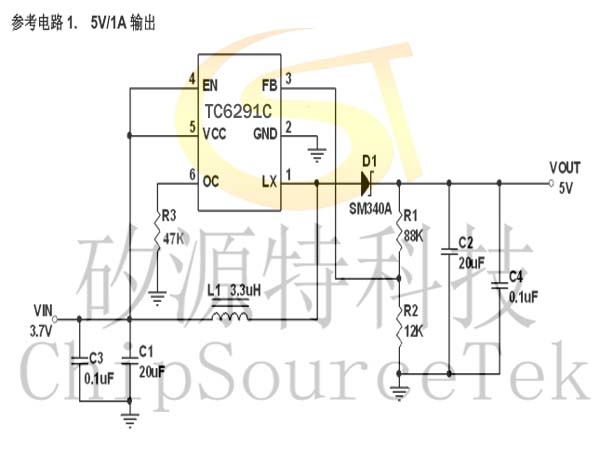

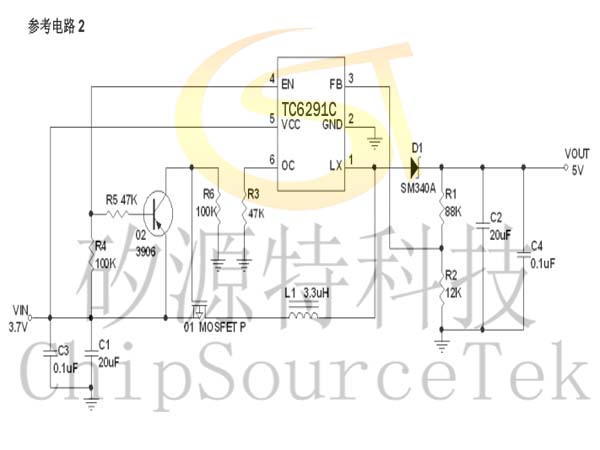

    TC6291C典型应用电路图

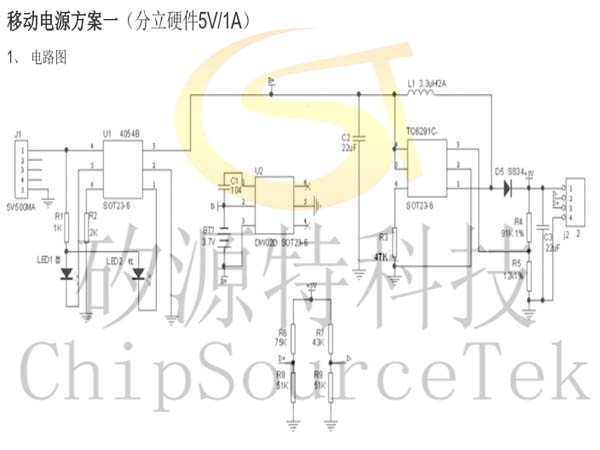

    TC6291C移动电源方案一(分立硬件5V/1A)
    Please submit your basic information and send an email Sales@ChipSourceTek.com , or call us at 13823761625 (the same number as wechat), and we will contact you as soon as possible!

    *

    *

    *

    *
