Wireless charging

XPM7305

    XPM7305是一颗高集成度的无线充电发送控制SOC,集成4个30   NMOS,组成H桥,可同时通过电压和电流进行ASK解码,兼容WPC 5W QI 标准,支持A11以及A11a线圈。

    XPM7305通过定期发送PING方式来搜索需要供电的设备,并判断检测充电板是否 有其它金属物体等。当正常确认受电设备后给受电设备提供功率并根据其反馈信息通过 调整PWM频率调整发射线圈的功率。XPM7305支持110khz-205khz PWM工作频率。

    XPM7305采用TSSOP16和QFN20封装。XPM7305提供完整的高集成度5W 无线充发射端解 决方案,可显著缩小PCB尺寸以及降低BOM成本。
    XPM7305概述:
        XPM7305是一颗高集成度的无线充电发送控制SOC,集成4个30   NMOS,组成H桥,可同时通过电压和电流进行ASK解码,兼容WPC 5W QI 标准,支持A11以及A11a线圈。
        XPM7305通过定期发送PING方式来搜索需要供电的设备,并判断检测充电板是否 有其它金属物体等。当正常确认受电设备后给受电设备提供功率并根据其反馈信息通过 调整PWM频率调整发射线圈的功率。XPM7305支持110khz-205khz PWM工作频率。
        XPM7305采用TSSOP16和QFN20封装。XPM7305提供完整的高集成度5W 无线充发射端解 决方案,可显著缩小PCB尺寸以及降低BOM成本。


    XPM7305异物检测功能
        XPM7305拥有非常灵活的异物检测机制,仅需调整外部FOD引脚的下拉电阻即可配置不同的灵敏度,电阻越小灵敏度越高,外部默认该下拉电阻为15K。


    XPM7305功率自适应
        XPM7305针对供电能力不足的USB电源,具有动态功率管理功能,可保持充电状态不中断。当系统检测到输入电压低于4.3V时,启动功率自适应功能,减少发射功率 并保持。当输入电压回复到4.5V以上,系统退出该状态。


    XPM7305特性:
    支持 WPC 5W 无线充电标准  输入电压 4.5V-5.5V
    集成全桥驱动及功率 NMOS
    集成电压、电流 ASK 解调
    支持异物检测(FOD)功能
        - 高灵敏度,外部可配
        - 支持动态 FOD 检测
    集成多种保护功能
         - NTC 功能
        - UVLO 输入欠压保护
        - OVP 输入过压保护
        - OCP 输入平均电流保护
        - H 桥峰值电流保护
        - 芯片内部过温保护 OTP
    静态功耗低至 3mA
    系统充电效率高达 80%
    兼容 NPO 电容以及 CBB 电容
    双路 LED 指示
    XPM7305采用TSSOP16和QFN20封装


    XPM7305应用:
    5W 无线充发射设备


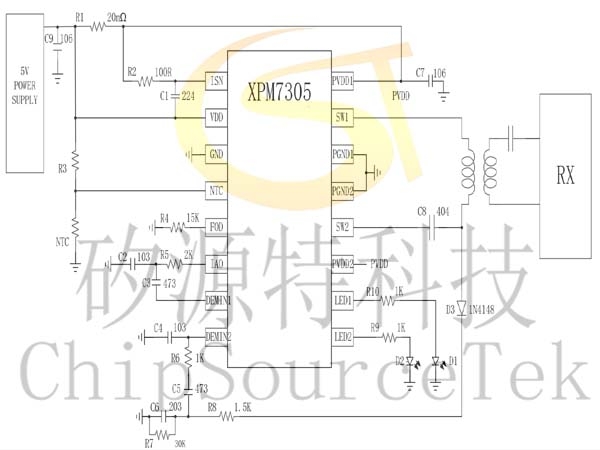

    XPM7305应用简图:



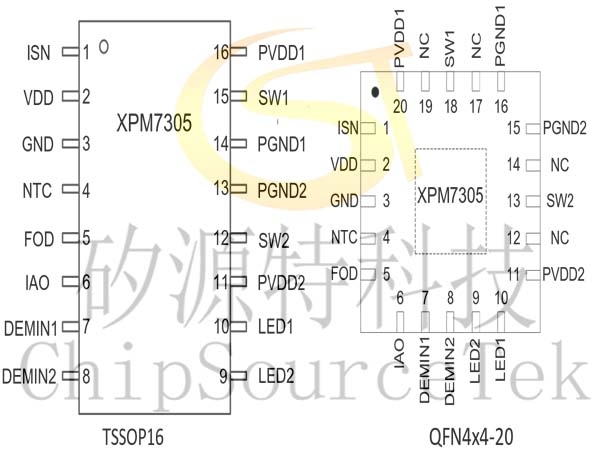

    XPM7305脚位图:


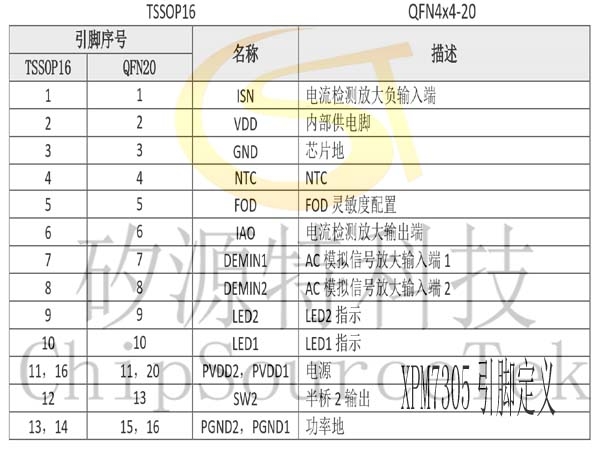

    XPM7305引脚定义:


    XPM7305订购信息:
    料号 印字 配置 封装
    XPM7305A
    XPM7305
    XXXXX+XX
    标准 TSSOP16
    XPM7305B 标准 TSSOP16
    XPM7305 QB 标准 QFN20
    可定制   灯显方式可以定义 TSSOP16/QFN20

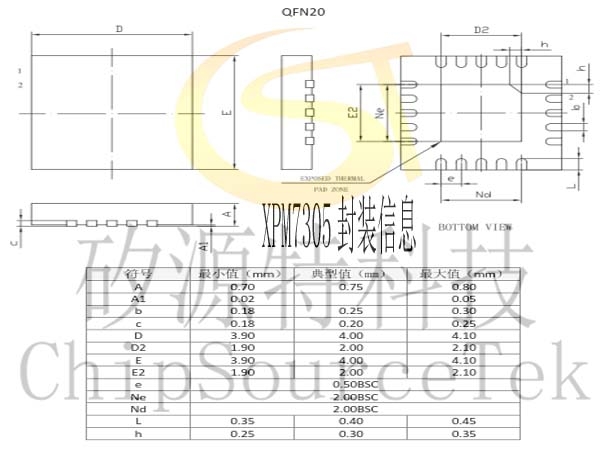

    XPM7305 QFN20封装信息:


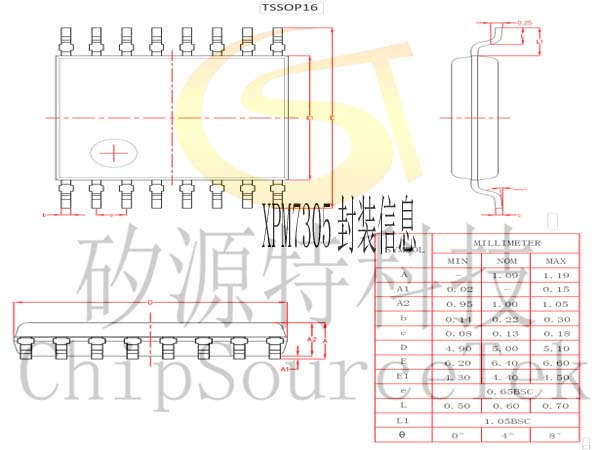

    XPM7305 TSSOP16封装信息:
