Wireless charging

IP6829

    IP6829是一款无线充电发射端控制 SoC 芯片,兼容 WPC Qi v1.3 最新标准,支持 A11、A11a、MP-A2 线圈,支持 5W、苹果 7.5W、三星 10W、15W 充电。IP6829 通过 analog ping 检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6829 解码从接收器发送的通信数据包,然后用 PID 算法来改变振荡频率从而调整线圈上的输出功率。
    IP6829片内集成全桥驱动电路和全桥功率MOS,电压&电流两路 ASK 通讯解调模块;方案集成度高,可显著降低方案尺寸和 BOM 成本。
    IP6829概述:
        IP6829是一款无线充电发射端控制 SoC 芯片,兼容 WPC Qi v1.3 最新标准,支持 A11、A11a、MP-A2 线圈,支持 5W、苹果 7.5W、三星 10W、15W 充电。IP6829 通过 analog ping 检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6829 解码从接收器发送的通信数据包,然后用 PID 算法来改变振荡频率从而调整线圈上的输出功率。
        IP6829片内集成全桥驱动电路和全桥功率MOS,电压&电流两路 ASK 通讯解调模块;方案集成度高,可显著降低方案尺寸和 BOM 成本。

    IP6829特性:
    兼容WPC v1.2.4和v1.3标准
    支持5~15W多种应用
        单独 5W 应用
        快充充电器输入 5~15W 应用
          5V 输入 5W 应用;
          9V 输入 5W,7.5W,10W 应用;
          12V 输入 5W,7.5W,10W,15W 应用。
        12V 充电器输入 15W 应用
        支持多线圈方案(两线圈,三线圈)
    集成NMOS全桥驱动和全桥功率MOS
    集成内部电压&电流双路解调
    支持FOD异物检测功能
        高灵敏静态异物检测(可通过电容调节)
        支持动态 FOD 检测
        外接电阻调整 FOD 参数(调整动态 fod)
    低静态功耗和高效率
        静态电流 10mA
        实测系统充电效率高达 80%
    兼容 NPO 电容和 CBB 电容
    针对供电能力不足的 USB 电源有动态功率调整
    功能(DPM)
        支持低至 5V 500mA 的充电器
    输入过压,过流,欠压保护功能
    支持固件重复升级
    支持 PD3.0 输入请求
    支持 DPDM 快充输入请求
    支持 Qi 协议 BPP,PPDE 认证
    支持 NTC 过温保护
    最多可支持 3 路 LED 指示
    封装 5 mm × 5 mm 0.5pitch QFN32

    IP6829应用:
    背夹、无线充电底座
    车载无线充电设备

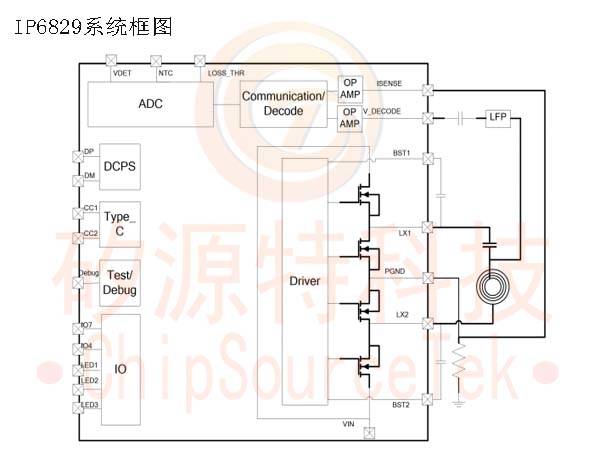

    IP6829系统框图:

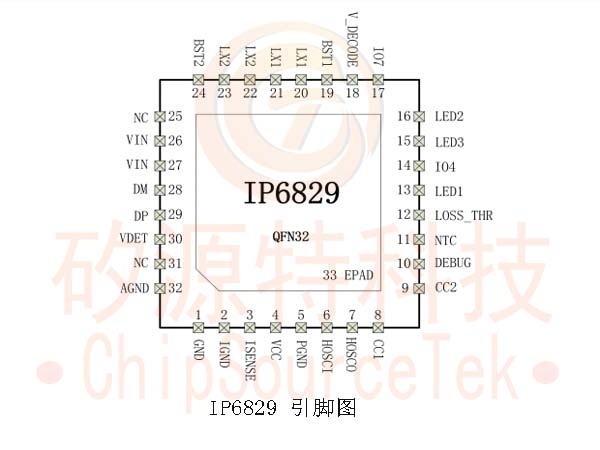

    IP6829引脚定义:

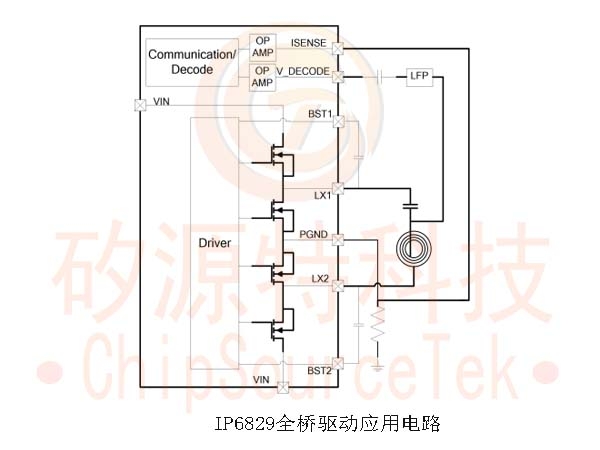

    IP6829全桥驱动应用电路:

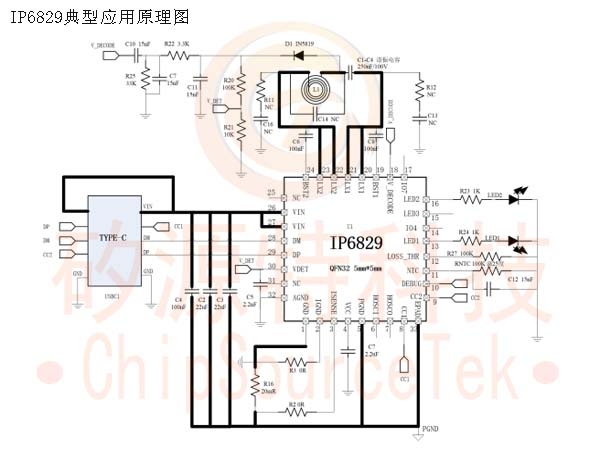

    IP6829典型应用原理图:
