SC75XX概述:
SC75XX系列是采用CMOS工艺制造,低功耗的高压稳压器,最高输入电压可达18V,输出电压范围为2.0V~5.0V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。
SC75XX特性:
低功耗:≤3μA
低跌落电压:典型值 0.1V
低温漂:典型值 50 ppm/℃
高的输入电压:最高可达 18V
高精度的输出电压:容差为+3%
封装形式:TO-92、SOT89-3、SOT23-3
SC75XX应用:
电池等电源的供电设备
各种通信设备
音频/视频设备
安防监控设备
SC75XX封装形式:
SC75XX管脚功能定义:
管脚序号
|
管脚定义
|
功能说明
|
||
TO-92
|
SOT89-3
|
SOT23-3
|
||
1
|
1
|
1
|
GND
|
芯片接地端
|
2
|
2
|
3
|
VIN
|
启动输入端
|
3
|
3
|
2
|
VOUT
|
芯片输出端
|
型号选择:
名称
|
型号
|
最高输入电压(V)
|
输出电压(V)
|
容差
|
封装形式
|
SC75XX
|
SC7530
|
18
|
3.0
|
±3%
|
TO92 SOT89‐3 SOT23‐3
|
SC7533
|
18
|
3.3
|
±3%
|
||
SC7536
|
18
|
3.6
|
±3%
|
||
SC7544
|
18
|
4.4
|
±3%
|
||
SC7550
|
18
|
5.0
|
±3%
|
SC75XX原理框图:
SC75XX应用电路:
1、基本电路

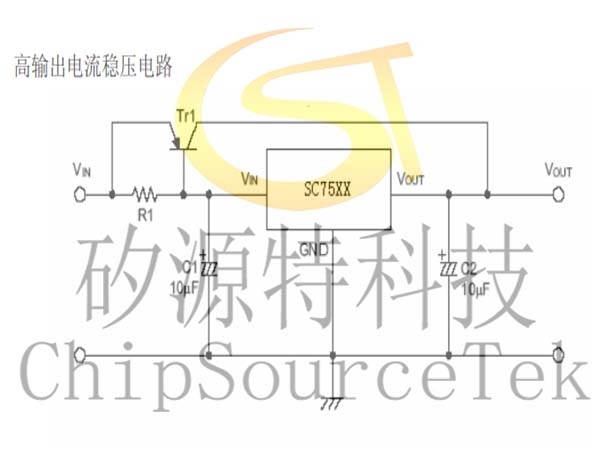

2、高输出电流稳压电路
3、 短路保护电路
4、 提高输出电压电路(1)
5、 提高输出电压电路(2)
6、 电流调节电路
7、 双端输出电路
注示:“××”代表输出电压
