ME6239概述:
ME6239是一款采用CMOS工艺制作的低压差、低功耗线性稳压器，内置基准电路、误差放大器以及反馈电阻网络。ME6239输入电压最高达到30V，输出电流最大250mA。内部反馈电压可以设置固定输出电压，电压范围从1.5V到12V。
ME6239特点:
高输入电压：高达30V
抑制上电时的输出电压过冲
输超低静态电流：1.5uA（Typ）
输出电压范围：1.5~12V
输出电压精度：± 1%
输出电流：IOUT = 250mA（VIN=6.5V&VOUT=5.0V）
短路电流：42mA
低温度系数
采用低ESR的陶瓷电容输出稳定
ME6239应用:
电池供电设备
音频视频设备
通信设备
ME6239封装形式:
3-pin SOT23-3、SOT89-3

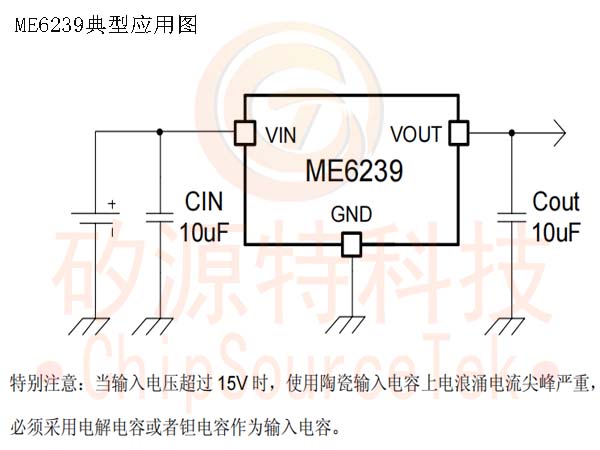

ME6239典型应用图:

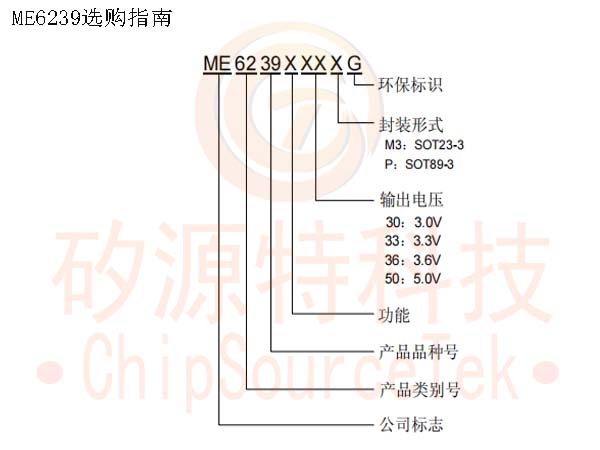

ME6239选购指南:
|
产品型号
|
产品功能
|
|
ME6239A50M3G |
VOUT =5.0V；封装形式：SOT23-3 |
|
ME6239A50PG |
VOUT =5.0V；封装形式：SOT89-3 |
|
ME6239A36M3G |
VOUT =3.6V；封装形式：SOT23-3 |
|
ME6239A36PG |
VOUT =3.6V；封装形式：SOT89-3 |
|
ME6239A33M3G |
VOUT =3.3V；封装形式：SOT23-3 |
|
ME6239A33PG |
VOUT =3.3V；封装形式：SOT89-3 |
|
ME6239A30M3G |
VOUT =3.0V；封装形式：SOT23-3 |
|
ME6239A30PG |
VOUT =3.0V；封装形式：SOT89-3 |

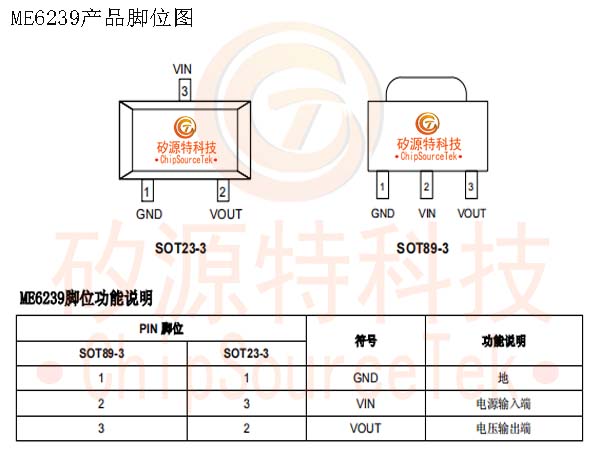

ME6239产品脚位图:

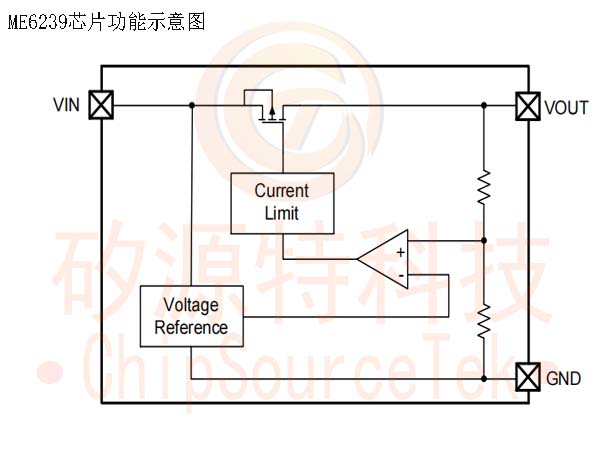

ME6239芯片功能示意图:
