IP3221概述：
IP3221是一款低功耗电池组保护器，用于2节串联锂离子/聚合物可充电电池的初级保护的解决方案。该产品集成了聚合物可充电电池安全运行所需的一整套的电压、电流的所有检测和保护。保护阈值和延时均为出厂编程设定，有多种配置可供选用。
IP3221特性：
* 各节电池的高精度电压保护：
过充电保护电压 n (n = 1,2)：3.5V ~ 4.6V
(step: 10mV) 精度±25mV
过充电解除电压 n (n = 1,2)：3.3V ~ 4.6V
(step: 50mV) 精度±50mV
过放电保护电压 n (n = 1,2)：2.0V ~ 3.2V
(step: 50mV) 精度±30mV
过放电解除电压 n (n = 1,2)：2.0V ~ 3.4V
(step: 100mV) 精度±100mV
* 放电过电流保护功能
放电过电流保护电压：0.05V ~ 0.30V
(step: 10mV) 精度±10mV
* 负载短路保护功能
负载短路保护电压：0.5V 和 1V 可选
精度±200mV
* 充电过电流保护功能
充电过电流保护电压：-0.3V ~ -0.12V
(step: 20mV) 精度±20mV
* 各种保护延时
过充电保护延时：1s
过放电保护延时/放电过流保护延时：128ms/8ms 和1s/1s 可选
充电过流保护延时：8ms
放电短路保护延时：250µs
* 独立充电（CHG）和放电（DSG）FET 驱动器
* 高耐压：绝对最大额定值26V
* 宽工作电压范围：2V ~ 12V
* 超低静态电流（具有休眠功能的型号）：
正常模式：5µA（典型值）
休眠模式：0.1µA
* 负载检测和适配器检测功能
* 过充电适配器锁定功能可选
* 过放电休眠功能可选
* 耗尽电池 0V 充电允许
* 宽工作温度范围：−40°C ~ +85°C
* 封装：SOT23-6
IP3221应用：
锂离子可充电电池组
锂聚合物可充电电池组
电动工具，电动机器人，吸尘器，电动自行车等

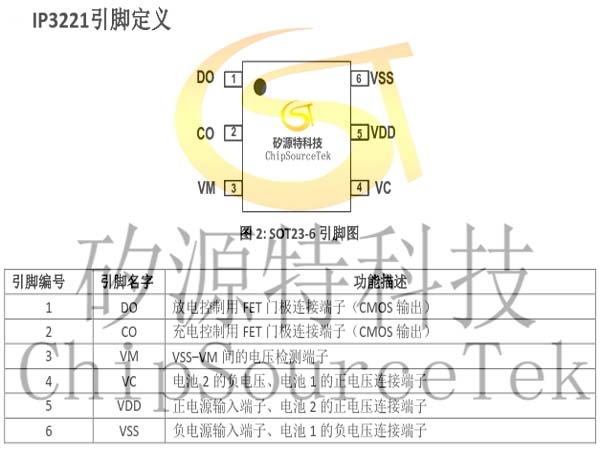

IP3221引脚定义：

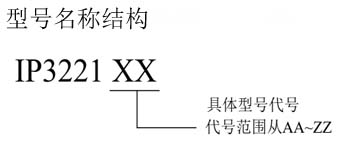

IP3221型号名称结构和型号列表：
|
型号名
|
过充电保护电压[VOV]
|
过充电解除电压[VOVR]
|
过放电保护电压[VUV]
|
过放电解除电压[VUVR]
|
放电过流保护电压[VDIOV]
|
放电短路保护电压[VSHORT]
|
充电过流保护电压[VCIOV]
|
|
IP3221AA
|
4.34±0.025V
|
4.14±0.05V
|
2.30±0.03V
|
3.00±0.1V
|
300±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221AB
|
4.42±0.025V
|
4.22±0.05V
|
3.00±0.03V
|
3.20±0.1V
|
150±10mV
|
0.50±0.2V
|
-140±20mV
|
|
IP3221AC
|
4.28±0.025V
|
4.08±0.05V
|
2.90±0.03V
|
3.00±0.1V
|
200±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221AD
|
4.28±0.025V
|
4.08±0.05V
|
2.25±0.03V
|
2.95±0.1V
|
200±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221AE
|
4.24±0.025V
|
4.04±0.05V
|
2.80±0.03V
|
3.00±0.1V
|
200±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221AF
|
4.24±0.025V
|
4.04±0.05V
|
2.80±0.03V
|
3.00±0.1V
|
100±10mV
|
1.00±0.2V
|
-120±20mV
|
|
IP3221AG
|
4.30±0.025V
|
4.15±0.05V
|
2.30±0.03V
|
3.00±0.1V
|
300±10mV
|
0.50±0.2V
|
-220±20mV
|
|
IP3221AH
|
4.30±0.025V
|
4.10±0.05V
|
2.70±0.03V
|
3.00±0.1V
|
200±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221AI
|
4.22±0.025V
|
4.07±0.05V
|
2.40±0.03V
|
2.90±0.1V
|
150±10mV
|
0.50±0.2V
|
-160±20mV
|
|
IP3221AJ
|
4.48±0.025V
|
4.28±0.05V
|
2.85±0.03V
|
3.05±0.1V
|
150±10mV
|
0.50±0.2V
|
-160±20mV
|
|
IP3221AK
|
4.28±0.025V
|
4.08±0.05V
|
2.80±0.03V
|
3.00±0.1V
|
200±10mV
|
0.50±0.2V
|
-220±20mV
|
|
IP3221AL
|
4.25±0.025V
|
4.15±0.05V
|
2.70±0.03V
|
3.00±0.1V
|
200±10mV
|
0.50±0.2V
|
-200±20mV
|
|
IP3221AM
|
4.28±0.025V
|
4.08±0.05V
|
2.40±0.03V
|
3.00±0.1V
|
230±10mV
|
0.50±0.2V
|
-200±20mV
|
|
IP3221BI
|
4.28±0.025V
|
4.08±0.05V
|
2.90±0.03V
|
3.00±0.1V
|
200±10mV
|
0.50±0.2V
|
-200±20mV
|
|
IP3221BJ
|
4.28±0.025V
|
4.08±0.05V
|
2.25±0.03V
|
2.95±0.1V
|
200±10mV
|
0.50±0.2V
|
-200±20mV
|
|
IP3221BN
|
4.30±0.025V
|
4.10±0.05V
|
2.70±0.03V
|
3.00±0.1V
|
200±10mV
|
0.50±0.2V
|
-200±20mV
|
|
IP3221CP
|
4.28±0.025V
|
4.08±0.05V
|
2.25±0.03V
|
2.95±0.1V
|
200±10mV
|
1.00±0.2V
|
-200±20mV
|
|
IP3221DV
|
4.28±0.025V
|
4.08±0.05V
|
2.25±0.03V
|
2.95±0.1V
|
200±10mV
|
0.50±0.2V
|
-200±20mV
|

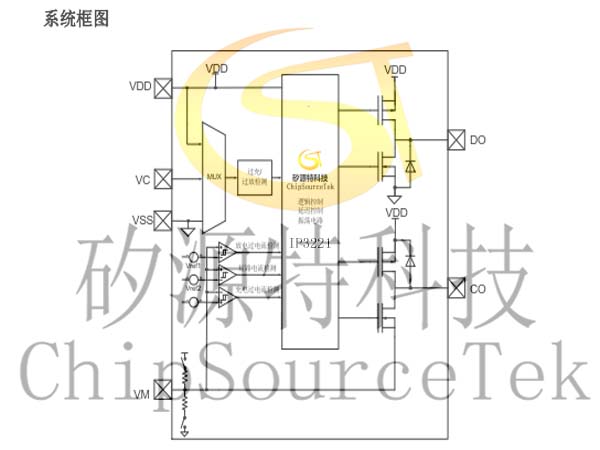

IP3221功能描述：

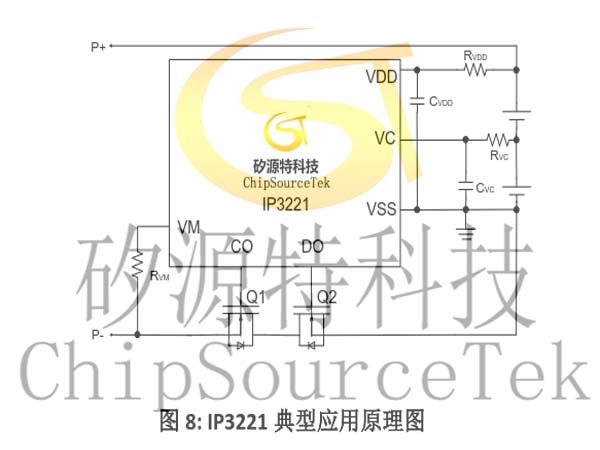

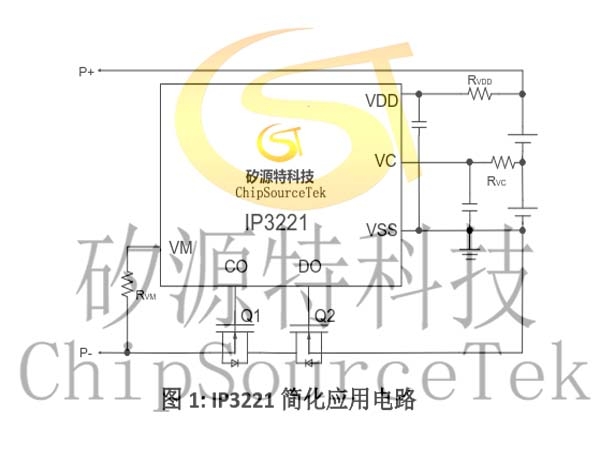

IP3221典型应用原理图：
