锂电保护

MX1010

    MX1010七八九十节锂电池保护芯片
    MX1010内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控,保证Pack安全。

    MX1010具有0V充电功能,提升Pack使用寿命。MX1010具有三种工作模式:正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时, MX1010进入休眠模式来降低系统功耗。

    MX1010提供SSOP28封装。
    MX1010概述
        MX1010七八九十节锂电池保护芯片
        MX1010内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控,保证Pack安全。
        MX1010具有0V充电功能,提升Pack使用寿命。MX1010具有三种工作模式:正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时, MX1010进入休眠模式来降低系统功耗。
        MX1010提供SSOP28封装。

    MX1010特性:
    1、高精度电压检测功能:
      过充电保护电压 V OV :3.200V-4.400V (档位 25mV)
      过充电保护电压精度:±15mV
      迟滞电压:0-400mV
      过放保护电压 V UV :2.0V - 3.6V (档位 100mV)
      过放电保护电压精度:±50mV
      过放电保护解除迟滞电压:0-1.6V
    2、放电过流检测功能:
      过流 1 保护电压 V DOC1 :0.025V-0.350V (档位 25mV)
      过流 1 保护电压精度:±10mV
      过流 2 保护电压 V DOC2 :2×V DOC1 (档位 50mV)
      过流 2 保护电压精度:±15mV
    3、短路检测功能:
      短路保护电压 V SC :4×V DOC1 (档位 100mV)
      短路保护电压精度:±15mV
    4、充电过流检测功能:
      充电流保护电压 V COC :10mV-50mV (档位 10mV)
      充电过流保护精度10mV:±5mV;
      20mV-50mV:±10mV
    5、断线检测功能
    6、电池平衡功能
      平衡开启阈值电压:3.2V-4.375V (25mV 一档)
      平衡阈值电压精度:±25mV
    7、温度检测功能:
      充电高温保护温度:50°C
      充电高温保护温度精度:±4 °C(Max.)
      充电低温保护温度:-5°C
      充电低温保护温度精度:±4°C(Max.)
      放电高温保护温度:70°C
      放电高温保护温度精度:±4°C (Max.)
    8、外接电容设置过放电压保护延时、放电过流 1 保护延时以及放电过流 2 保护延时
    9、过充电压、过充电流保护延时、短路保护延时以及温度保护延时固定
    10、工作电压范围:3V - 80V
        工作温度范围:-40°C~85°C
    11、集成N-MOSFET 驱动
    12、低功耗设计:
      正常工作功耗:20 uA (Max.)
      休眠模式功耗:3 uA (Max.)
    13、MX1010提供SSOP28封装。
    14、SEL管脚选择 7/8/9/10串应用

    MX1010应用
    7/8/9/10节锂电池保护芯片

    MX1010订购信息
    版本序号
    VOVP (V)
    VOVR (V)
    VBL (V)
    VUVP (V)
    VUVR (V)
    VDOCP (V)
    VCOCP (V)
    负载锁定工能
    断线检测功能
    MX1010-A
    4.250
    4.150
    4.200
    2.700
    3.000
    0.100
    0.050
    MX1010-B
    3.900
    3.600
    3.850
    2.200
    2.700
    0.100
    0.050


    MX1010 十串同口应用图

    MX1010 九串同口应用图


    MX1010 八串同口应用图

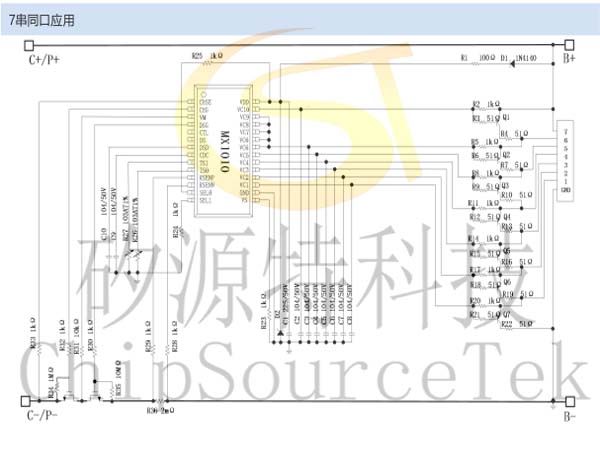

    MX1010 七串同口应用图

    MX1010 十串分口应用图

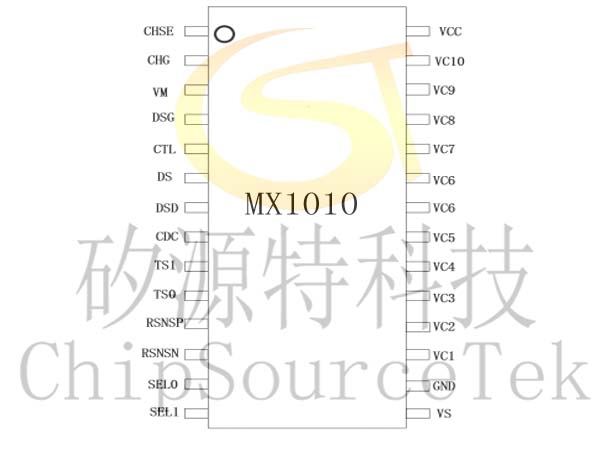

    MX1010管脚图

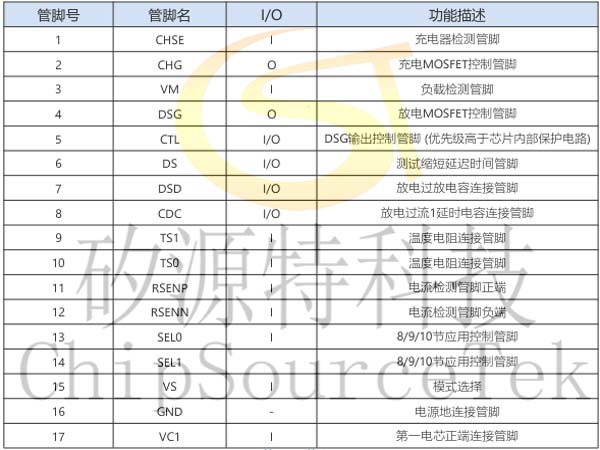

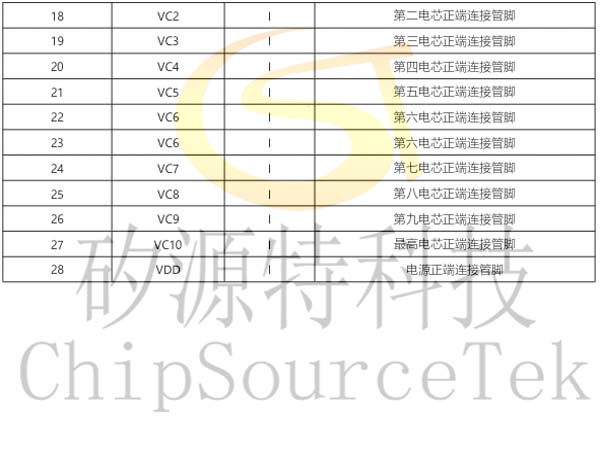

    MX1010管脚定义脚

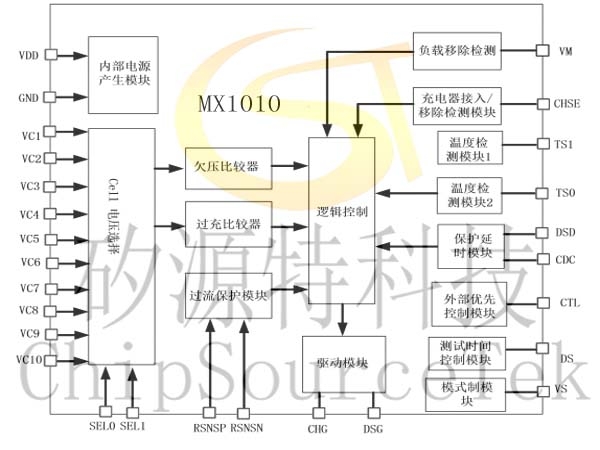

    MX1010功能框图
